Danfoss 136G5649 VACON NXI 37 kW LO 465–800 V DC IP21 DC İnverter Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136G5649.
Danfoss 136G5649 – VACON NXI 37 kW LO – 72 A – FR07
Danfoss 136G5649, VACON NXI ailesinde ortak DC baradan beslenen bir motor inverter ünitesidir. 465–800 V DC gerilim aralığı, 72 A akım sınıfı ve FR07 kasa ile listelenir. Üretici güç değerleri 37 kW LO ve 30 kW HO’dır. Tam konfigürasyon NXI00725-A2T0CSV-A1A2000000 olup IP21 / NEMA 1 güç ünitesi, alfanümerik panel ve aşağıdaki opsiyon kartlarını içerir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136G5649 |
| Seri | VACON® NXI Inverter Unit |
| Tam tip kodu | NXI00725-A2T0CSV-A1A2000000 |
| Ünite tipi | Ortak DC bara için motor inverter ünitesi |
| DC besleme gerilimi | 465–800 V DC |
| Üreticinin eşdeğer AC gerilim sınıfı | 380–500 V AC; inverter girişine doğrudan AC besleme anlamına gelmez |
| Tip kodundaki akım | 72 A |
| Sürekli akım (NO) | 72 A |
| Sürekli akım (HO) | 61 A |
| Ürün sayfasındaki düşük aşırı yük gücü | 37 kW LO |
| Ürün sayfasındaki yüksek aşırı yük gücü | 30 kW HO |
| Güç ünitesi koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR07 |
| Boyutlar (G × Y × D) | 237 × 591 × 257 mm |
| Kontrol paneli | A tipi alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Şarj devresi | INU, entegre şarj devresi (C) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC sınıfı | T — IEC 61800-3, IT şebekeleri |
| Kart / kontrol ünitesi yapısı | Doğrudan bağlantı, vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 değiştirici röle çıkışı (NO/NC) |
| C / D yuvaları | Kart yok (00 / 00) |
| E yuvası | Kart yok (00) |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5710108621117 |
| Net ağırlık | 35 kg |
| Brüt ağırlık | 36 kg |
Ortak DC bara sisteminde kullanım
NXI, ortak DC bara sisteminin inverter bölümüdür; tek başına AC şebeke girişli bir sürücü olarak değerlendirilmemelidir. Ürün sayfasındaki 380–500 V AC ifadesi gerilim sınıfını tanımlar; bu ünitenin DC besleme aralığı 465–800 V DC’dir. Doğrultucu veya aktif besleme ünitesi ve diğer DC sistem bileşenleri proje kapsamında ayrı değerlendirilir.
Güç, akım ve motor eşleştirmesi
Üretici 37 kW LO ve 30 kW HO güç değerlerini ayrı verir. Sürekli akım NO için 72 A, HO için 61 A’dır. Motor etiketi, uygulamanın aşırı yük ihtiyacı, çalışma çevrimi ve ortam koşulları seçimde birlikte değerlendirilir.
Şarj devresi ve frenleme
C konfigürasyonunda entegre şarj devresi bulunur. Ortak DC baranın besleme ve koruma elemanları sistem tasarımıyla birlikte belirlenir. Bu tip kodunda fren kıyıcı bulunmaz. Frenleme enerjisinin yönetimi ortak DC sisteminin mimarisiyle birlikte belirlenir.
Kontrol ve haberleşme konfigürasyonu
A yuvasındaki OPT-A1 dijital ve analog giriş-çıkışları sağlar. B yuvasında OPT-A2: 2 değiştirici röle çıkışı (NO/NC) yer alır. C ve D yuvaları kartsızdır. E yuvasında da kart bulunmaz; gereken saha haberleşmesi opsiyonu ayrıca belirlenmelidir.
Kasa ve montaj koşulları
FR07 kasa için ürün sayfasındaki boyutlar 237 × 591 × 257 mm’dir. Güç ünitesinin koruma sınıfı IP21 / NEMA 1 olarak listelenir. Doğrudan bağlantı, vernikli kartlar. Hava akışı, soğutma boşlukları, pano yerleşimi ve bağlantılar ilgili NXI işletme kılavuzuna göre planlanmalıdır.
Tedarik ve mevcut cihaz değişimi
Sipariş konfigürasyonu, bulunabilirlik ve teslim süresi teklif aşamasında doğrulanır. Mevcut sistem değişiminde tam tip kodu ve kart konfigürasyonu paylaşılmalıdır.
Sık sorulan sorular
Doğrudan AC şebekeye bağlanan sürücü mü?
Hayır. Bu NXI ünitesi ortak DC baradan 465–800 V DC ile beslenen inverter bölümüdür.
Şarj devresi dahil mi?
Evet, C kodu entegre şarj devresini belirtir.
Fren kıyıcı dahil mi?
Hayır, ürün kodunda fren kıyıcı seçeneği 0’dır.
PROFIBUS kartı var mı?
Hayır, E yuvası 00 olarak listelenir.
Teklif için hangi bilgiler gerekir?
136G5649 ürün kodu, adet, motor etiketi, mevcut inverterin tam kodu ve DC sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136G5649 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

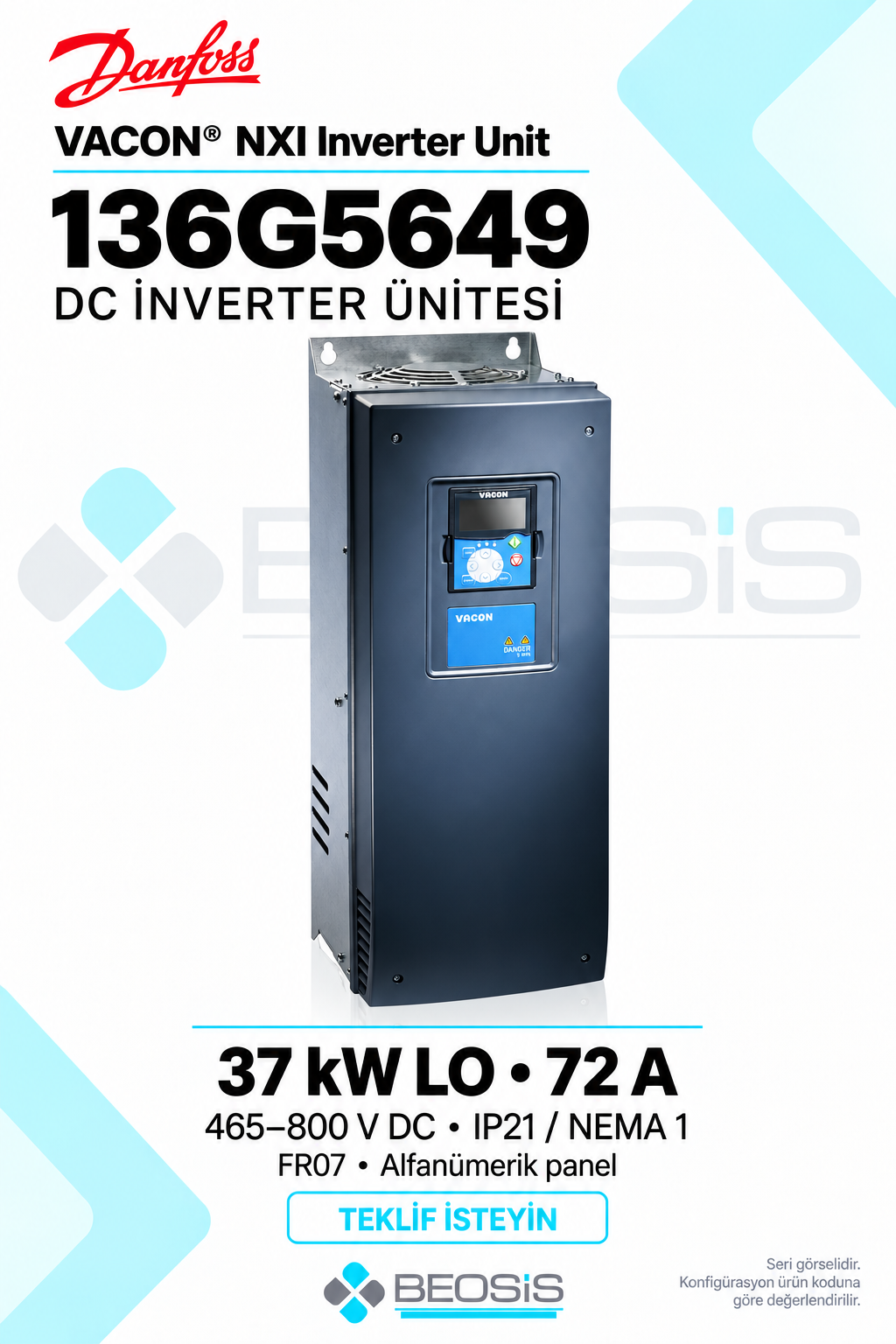

Teknik kaynak: Danfoss 136G5649 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · VACON® NXI Inverters FI4-FI8 Operating Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasına bağladığı FR07 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
