Danfoss 136F1452 VACON NXP 110 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136F1452.
Danfoss 136F1452 – VACON NXP 110 kW LO / 90 kW HO – FR08 – Dahili fren kıyıcı
Danfoss 136F1452, VACON NXP Air Cooled ailesinde 110 kW LO ve 90 kW HO güç değerleriyle listelenir. 380–500 V AC besleme, IP21 / NEMA 1 muhafaza ve alfanümerik panel (a) bu konfigürasyonun özellikleridir. Tam tip kodu NXP02055-A2H1SSS-A1A2000000 olup opsiyon yuvalarının içeriği aşağıdaki teknik tabloda belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136F1452 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP02055-A2H1SSS-A1A2000000 |
| Üretici güç değeri | 110 kW LO |
| Yüksek aşırı yük güç değeri | 90 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 205 A |
| Sürekli akım (üretici NO alanı) | 205 A |
| Sürekli akım (HO) | 170 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR08 |
| Boyutlar (G × Y × D) | 288 × 758 × 344 mm |
| Kontrol paneli | Alfanümerik panel (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H – IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / standart kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C yuvası | Kart yok (00) |
| D yuvası | Kart yok (00) |
| E yuvası | Kart yok (00) |
| Yaşam döngüsü | Üretici bu tam kodu discontinued olarak listeler |
| EAN | 5710108478414 |
| Net ağırlık | 58 kg |
| Brüt ağırlık | 59 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 110 kW, yüksek aşırı yük (HO) güç değeri 90 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Alfanümerik panel (A) yerel görüntüleme ve parametre işlemleri için listelenir. A yuvasında OPT-A1 dijital/analog giriş-çıkış kartı, B yuvasında OPT-A2: 2 röle çıkışı (NO/NC) bulunur. C yuvası: Kart yok (00). D yuvası kartsızdır.
Saha haberleşmesi
E yuvasında haberleşme kartı bulunmaz. Gereken protokol ve kart uyumluluğu tam sürücü tipi üzerinden belirlenmelidir; diğer opsiyon kartlarının varlığı saha haberleşmesi kartı dahil olduğu anlamına gelmez.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Muhafaza ve montaj

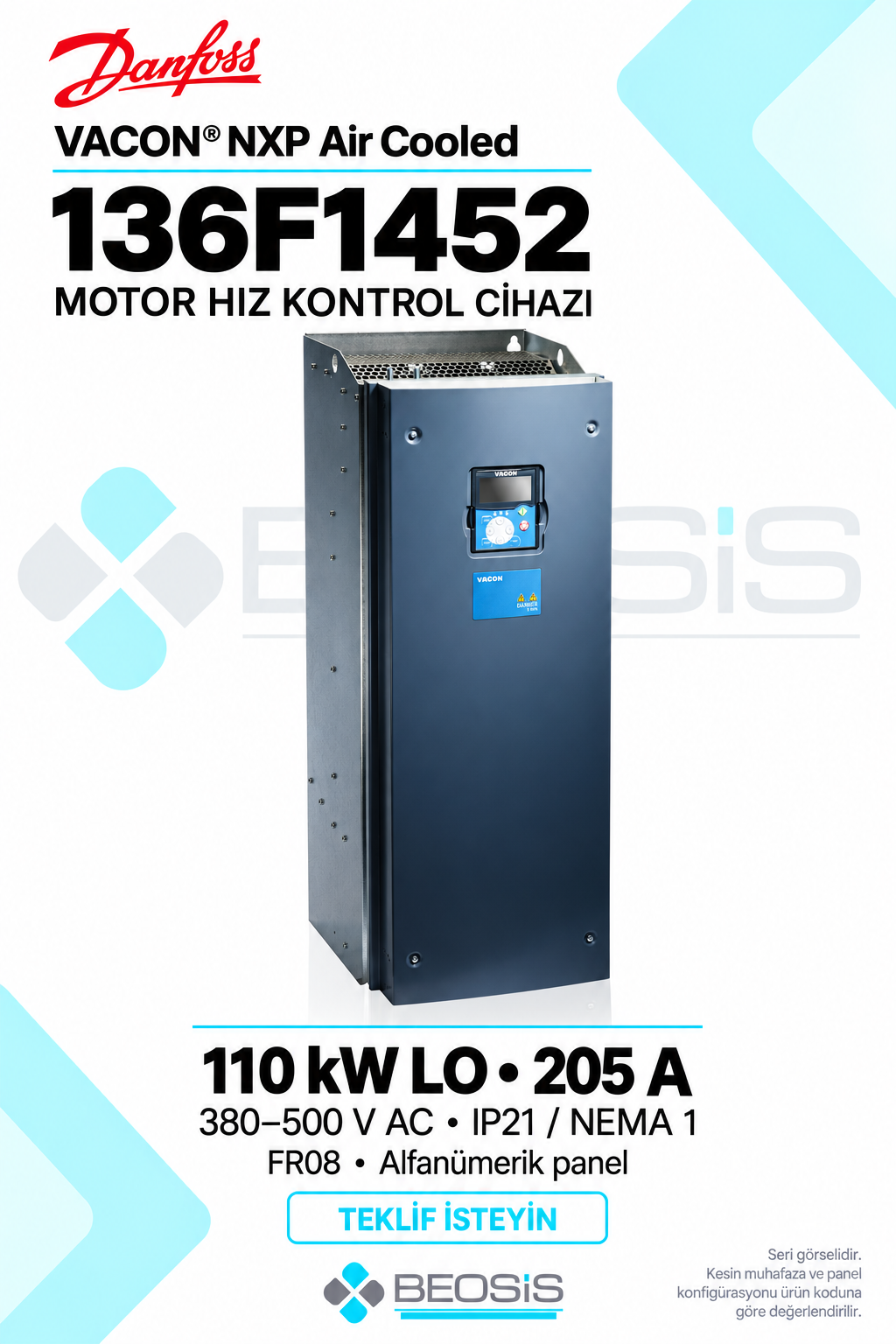

FR08 kasanın ürün koduna ait muhafaza sınıfı IP21 / NEMA 1’dir. Doğrudan bağlantı / standart kartlar. Vernikli kartlar muhafazanın IP sınıfını değiştirmez. Üreticinin ürün sayfasına bağladığı görsel seri fotoğrafıdır; muhafaza ve panel seçimi tam sipariş koduyla doğrulanmalıdır. Pano yerleşimi ve soğutma boşlukları işletme kılavuzuna göre planlanır.
Eski seri ürün ve tedarik
Danfoss bu tam ürün kodunu discontinued olarak işaretler. Mevcut ürünün bulunabilirliği veya uygun değişim seçeneği teklif aşamasında değerlendirilir. Panel, fren kıyıcı, güvenlik ve haberleşme kartları korunacaksa mevcut etiket ve yazılım bilgileri paylaşılmalıdır.
Beosis Store teklif desteği
Teklif talebinize 136F1452 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Hangi kontrol paneli bulunur?
Alfanümerik panel (A).
Koruma sınıfı nedir?
IP21 / NEMA 1.
Fren kıyıcı dahil mi?
Evet, entegre fren kıyıcı bulunur. Harici fren direnci ayrıca seçilir.
PROFIBUS DP kartı var mı?
Hayır, E yuvası 00 olarak listelenir.
Teklif için hangi bilgiler gerekir?
136F1452 ürün kodunu, adedi, mevcut cihazın tam tip kodunu ve uygulama bilgisini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136F1452 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 136F1452 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual · VACON NXP and VACON NXC Selection Guide - US English. Görsel, bu ürünün resmî sayfasındaki FR08 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin muhafaza, panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
