Danfoss 136F0756 VACON NXP 30 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136F0756.
Danfoss 136F0756 – VACON NXP 30 kW LO / 22 kW HO – FR06 – Dahili fren kıyıcı
Danfoss 136F0756, VACON NXP Air Cooled ailesinde 30 kW LO ve 22 kW HO güç değerleriyle listelenen, 380–500 V AC beslemeli bir motor hız kontrol cihazıdır. FR06 kasa, IP21/NEMA 1 muhafaza, alfanümerik kontrol paneli ve A1/A2 giriş-çıkış kartları bu ürün kodunun konfigürasyonunda yer alır. Tam sipariş kodu NXP00615-A2H1SSS-A1A2000000 şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136F0756 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00615-A2H1SSS-A1A2000000 |
| Üretici güç değeri | 30 kW LO |
| Yüksek aşırı yük güç değeri | 22 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 61 A |
| Sürekli akım (üretici NO alanı) | 61 A |
| Sürekli akım (HO) | 46 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR06 |
| Boyutlar (G × Y × D) | 195 × 519 × 237 mm |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H – IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / standart kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5710108471316 |
| Net ağırlık | 18,5 kg |
| Brüt ağırlık | 19,5 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 30 kW, yüksek aşırı yük (HO) güç değeri 22 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, yerel parametre görüntüleme ve işletme işlemleri için konfigürasyona dahildir. A1 kartı dijital ve analog giriş-çıkışları, A2 kartı ise iki değiştirici röle çıkışını sağlar. C, D ve E yuvalarında kart bulunmaz; saha haberleşmesi için gerekli opsiyon ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Kart yapısı ve montaj
Doğrudan bağlantı / standart kartlar. IP21/NEMA 1 muhafaza ve hava soğutmalı yapı için kurulum ortamı, soğutma boşlukları ve pano yerleşimi üreticinin kılavuzuna göre planlanır. Üretici boyut alanı G × Y × D sırasıyla 195 × 519 × 237 mm verir. Vernikli kart seçeneği, muhafazanın IP sınıfını değiştirmez.
Haberleşme ve sistem eşleştirmesi
Mevcut konfigürasyondaki A1/A2 kartları giriş-çıkış kartlarıdır. PROFIBUS, PROFINET, Modbus TCP veya başka bir ağ ihtiyacı varsa istenen protokol, kontrol sistemi ve uygun opsiyon kartı birlikte kontrol edilmelidir. Seri düzeyindeki seçeneklerin tamamı bu ürünün standart teslimat kapsamı olarak değerlendirilmemelidir.
Beosis Store teklif desteği
Teklif talebinize 136F0756 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Bu ürünün güç değeri nedir?
30 kW LO / 22 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Evet, dahili fren kıyıcı bulunur. Harici fren direnci ayrıca değerlendirilir.
Haberleşme kartı dahil mi?
A1 ve A2 giriş-çıkış kartları bulunur; C, D ve E yuvaları kartsızdır. Gereken saha haberleşmesi opsiyonu ayrıca doğrulanmalıdır.
Teklif nasıl istenir?
info@beosis.com.tr adresine 136F0756 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136F0756 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

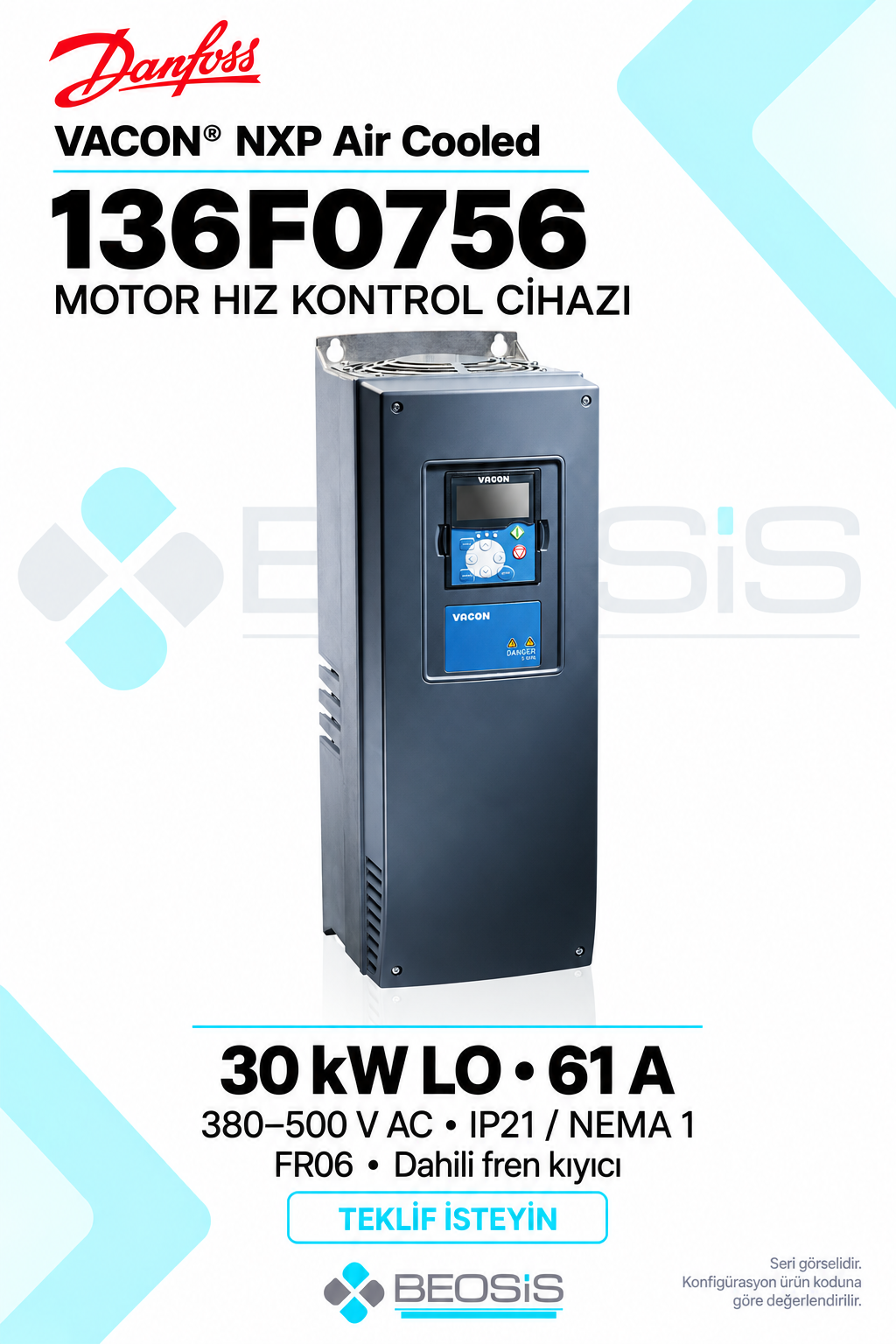

Teknik kaynak: Danfoss 136F0756 resmi ürün sayfası · VACON® NX All in One Application Guide · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG. Görsel, üreticinin FR06 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin konfigürasyon ürün koduna göre değerlendirilir.
