Danfoss 135X9502 VACON NXS 45 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135X9502.
Danfoss 135X9502 – VACON NXS 45 kW LO / 37 kW HO – FR07 – Fren kıyıcı bulunmaz
Danfoss 135X9502, VACON NXS ailesinin hava soğutmalı motor hız kontrol cihazıdır. Üretici 45 kW LO ve 37 kW HO güç değerlerini, 87 A akım sınıfını ve 380–500 V AC beslemeyi belirtir. FR07 kasa, IP21 / NEMA 1 muhafaza, alfanümerik panel ve A1/A2 giriş-çıkış kartları bu tam ürün kodunun konfigürasyonudur: NXS00875-A2H0SSV-A1A2000000.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135X9502 |
| Seri | VACON® NXS Air Cooled |
| Tam tip kodu | NXS00875-A2H0SSV-A1A2000000 |
| Üretici güç değeri | 45 kW LO |
| Yüksek aşırı yük güç değeri | 37 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 87 A |
| Sürekli akım (üretici NO alanı) | 87 A |
| Sürekli akım (HO) | 72 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR07 |
| Boyutlar (G × Y × D) | 237 × 591 × 257 mm |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Fren kıyıcı bulunmaz |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Yazılım ailesi | NXS sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5710108458164 |
| Net ağırlık | 35 kg |
| Brüt ağırlık | 36 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 45 kW, yüksek aşırı yük (HO) güç değeri 37 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, yerel parametre görüntüleme ve işletme işlemleri için konfigürasyona dahildir. A1 kartı dijital ve analog giriş-çıkışları, A2 kartı ise iki değiştirici röle çıkışını sağlar. C, D ve E yuvalarında kart bulunmaz; saha haberleşmesi için gerekli opsiyon ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Bu tip kodunda fren kıyıcı bulunmaz. Dinamik frenleme ihtiyacı varsa sürücünün mevcut yapısı ve uygun frenleme çözümü teklif öncesinde değerlendirilmelidir.
Kart yapısı ve montaj
Doğrudan bağlantı / vernikli kartlar. Güç ünitesinin koruma sınıfı IP21 / NEMA 1, kasası FR07 olarak listelenir. Ürün sayfasındaki boyutlar G × Y × D sırasıyla 237 × 591 × 257 mm’dir. Hava akışı, soğutma boşlukları ve taşıma/montaj düzeni ilgili üretici kılavuzuyla doğrulanır.
Haberleşme ve sistem eşleştirmesi
Mevcut konfigürasyondaki A1/A2 kartları giriş-çıkış kartlarıdır. PROFIBUS, PROFINET, Modbus TCP veya başka bir ağ ihtiyacı varsa istenen protokol, kontrol sistemi ve uygun opsiyon kartı birlikte kontrol edilmelidir. Seri düzeyindeki seçeneklerin tamamı bu ürünün standart teslimat kapsamı olarak değerlendirilmemelidir.
Beosis Store teklif desteği
Teklif talebinize 135X9502 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Bu ürünün güç değeri nedir?
45 kW LO / 37 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Hayır, bu konfigürasyonda fren kıyıcı bulunmaz.
Haberleşme kartı dahil mi?
A1 ve A2 giriş-çıkış kartları bulunur; C, D ve E yuvaları kartsızdır. Gereken saha haberleşmesi opsiyonu ayrıca doğrulanmalıdır.
Teklif nasıl istenir?
info@beosis.com.tr adresine 135X9502 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135X9502 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

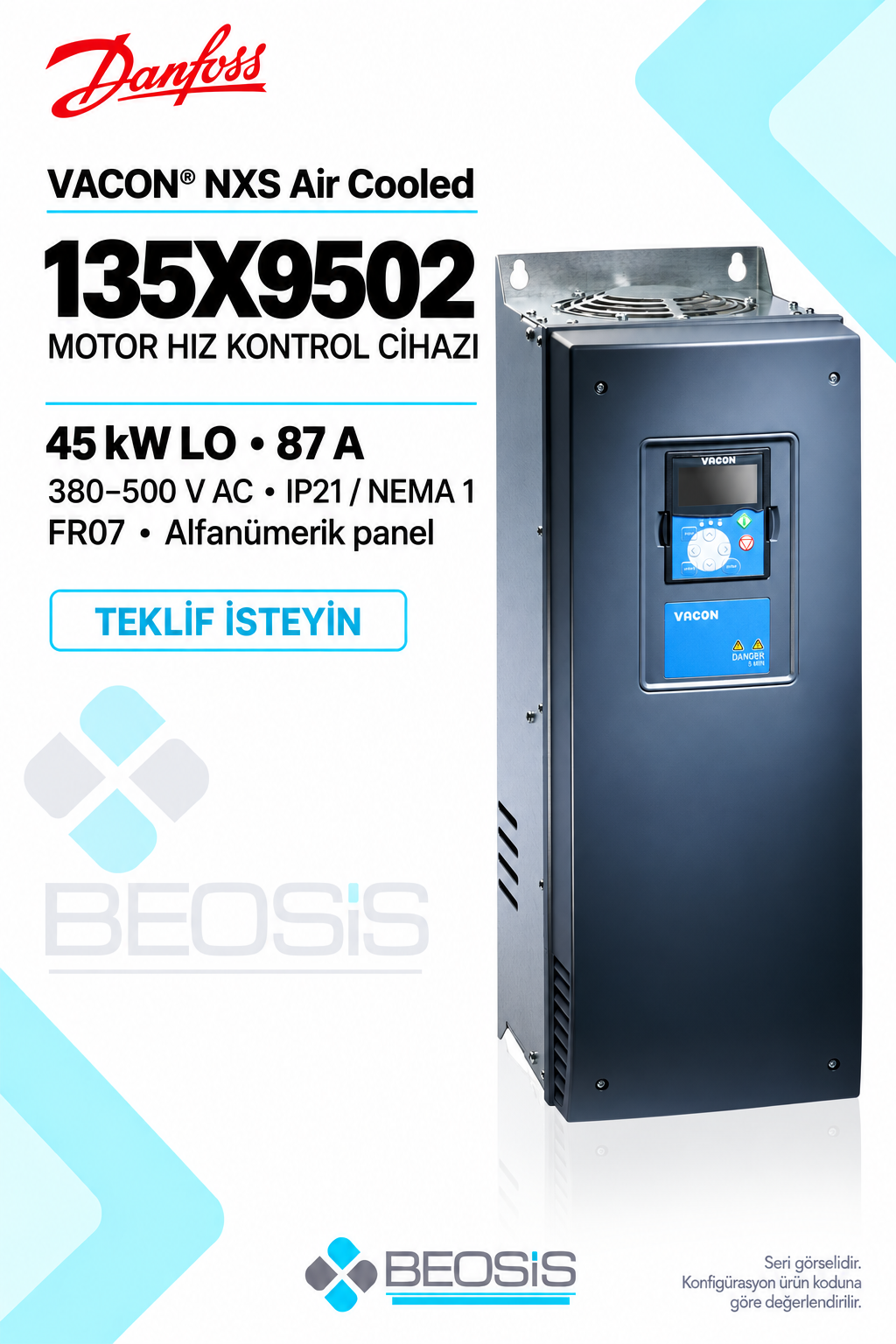

Teknik kaynak: Danfoss 135X9502 resmi ürün sayfası · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasındaki FR07 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin konfigürasyon tam ürün koduna göre değerlendirilir.
