Danfoss 135X1283 VLT AutomationDrive FC 302 160 kW 380–500 V IP54 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135X1283.
Danfoss 135X1283 – VLT AutomationDrive FC 302 160 kW 380–500 V IP54
Danfoss 135X1283, 160 kW / 250 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP54 koruma sınıfı, D7H gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135X1283 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302N160T5E5MH2BGC3XXSXXXXALB4CXXXXD0 |
| Nominal güç | 160 kW / 250 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP54 — IP54/Type 12+main shield |
| Gövde | D7H |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | 3 — Şebeke ayırıcısı + sigorta |
| A opsiyonu | AL — PROFINET MCA 120 |
| B opsiyonu | B4 — MCB-114 VLT Sensor Input |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 1978 × 420 × 386 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 386,0 mm |
| %150 aşırı yükte güç (HO) | 160 kW |
| Normal aşırı yükte güç (NO) | 200 kW |
| EAN | 5710108375645 |
| Net ağırlık | 168 kg |
| Brüt ağırlık | 218 kg |
| Üretici hacim bilgisi | 956,175 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 135X1283 kodlu 160 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
AL kodlu PROFINET MCA 120 haberleşme opsiyonu bu sürücünün konfigürasyonunda bulunur. PLC ağına bağlantıda cihaz adı, ağ ayarları, kontrol profili ve uygun cihaz tanımlama dosyası birlikte değerlendirilir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır. B4 kodlu MCB 114 sensör giriş kartı bu konfigürasyona dahildir. Sensör tipi, giriş aralığı ve bağlantılar üreticinin kart kılavuzuna göre eşleştirilir. Şebeke opsiyonu 3, şebeke ayırıcısı ve sigorta donanımını birlikte belirtir.
Gövde, montaj ve EMC
IP54 koruma sınıfındaki D7H gövdenin temel boyutları 1978 × 420 × 386 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
135X1283, FC-302N160T5E5MH2BGC3XXSXXXXALB4CXXXXD0 konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı; IP54 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
135X1283 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135X1283 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

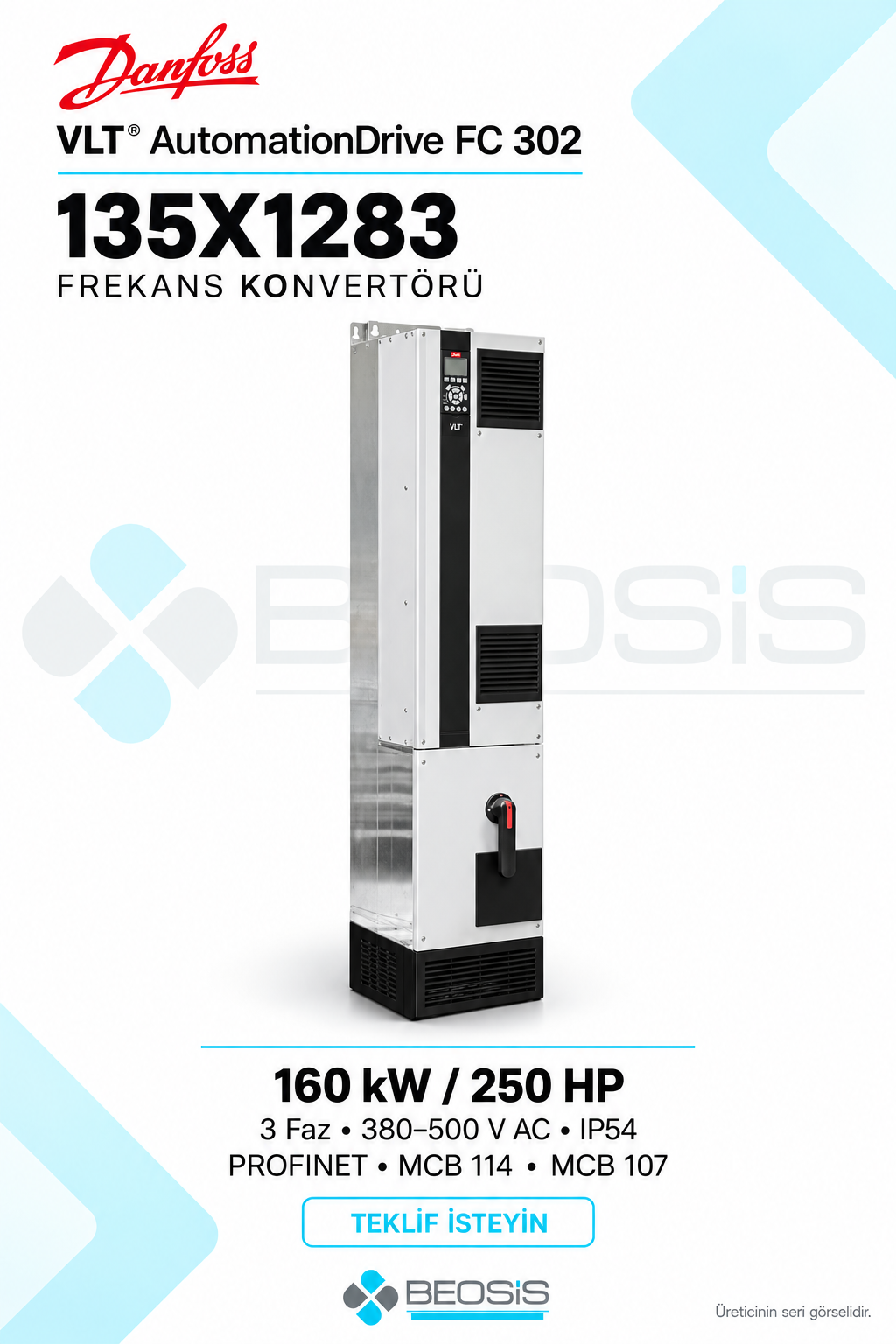

Teknik kaynak: Danfoss 135X1283 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
