Danfoss 135U3836 VLT AutomationDrive FC 302 315 kW 380–500 V IP20 Grafik Panelli ve Fren Kıyıcılı Motor Hız Kontrol Cihazı
info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz.
Teklif talebinizde 135U3836 ürün kodunu, istediğiniz adedi ve motor bilgilerini belirtiniz. Güncel fiyat, tedarik durumu, teslim süresi ve aksesuar kapsamı teklif aşamasında teyit edilir.

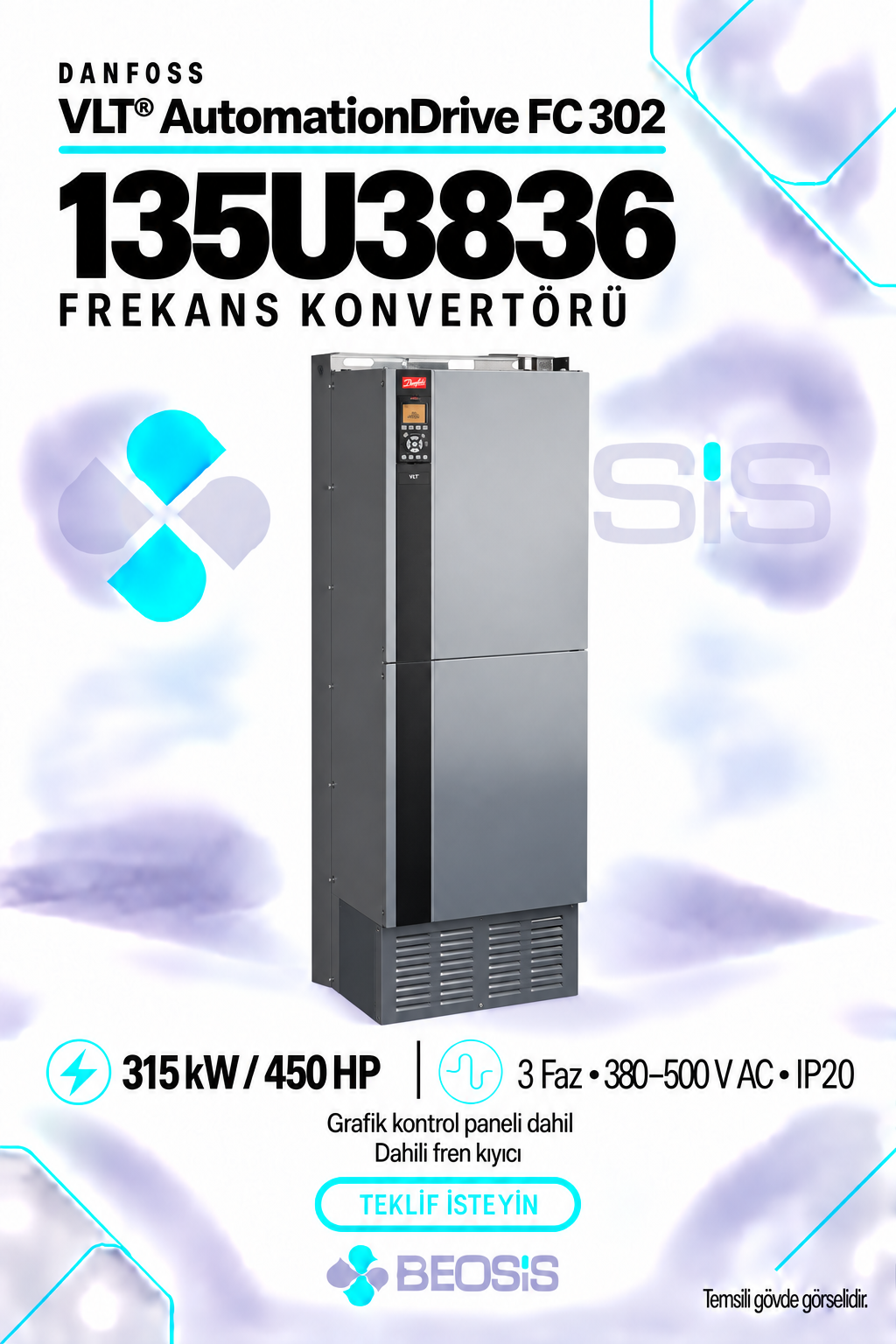

Danfoss 135U3836 VLT® AutomationDrive FC 302 – 315 kW, grafik panelli ve fren kıyıcılı
Danfoss 135U3836, makine ve üretim hattı uygulamalarında motor hızının kontrolü için kullanılan 315 kW / 450 HP güç sınıfında bir frekans konvertörüdür. 3 faz 380–500 V AC besleme için seçilen bu yapılandırma, IP20 / şasi korumasına ve E3H gövdeye sahiptir. Tam sipariş kodu FC-302N315T5E20H2BGCXXXSXXXXAXBXCXXXXDX şeklindedir.
Bu üründe grafik LCP kontrol paneli ve H2 RFI filtre bulunur. Dahili fren kıyıcı bulunur. Elektronik kart kaplamalı yapıdadır. A, B, C ve D opsiyonlarının kapsamı aşağıdaki tabloda belirtilmiştir; ilave haberleşme veya kontrol seçenekleri standart teslimat kapsamına dahil kabul edilmemelidir.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Marka / Seri | Danfoss / VLT® AutomationDrive FC 302 |
| Ürün kodu | 135U3836 |
| Tam sipariş kodu | FC-302N315T5E20H2BGCXXXSXXXXAXBXCXXXXDX |
| Güç sınıfı | 315 kW / 450 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | E20 – IP20 / şasi |
| RFI filtre | H2 – RFI filtreli |
| Fren kıyıcı | B – Dahili fren kıyıcı dahil |
| Kontrol paneli | G – Grafik LCP yerel kontrol paneli dahil |
| Elektronik kart kaplaması | C – Kaplamalı PCB |
| Şebeke opsiyonu | X – Şebeke opsiyonu yok |
| Kablo girişi / Uyarlama | Standart kablo girişleri / ek uyarlama yok |
| A / B / C / D seçenekleri | A, B, C0, C1 ve D opsiyonu yok; C yazılım opsiyonu yok |
| Yazılım / Dil paketi | SXXX – Standart yazılım / standart dil paketi |
| Gövde boyutu | E3H |
| Ölçüler (yükseklik × genişlik × derinlik) | 1578 × 507 × 482 mm |
| Net / Brüt ağırlık | 187 kg / 217 kg |
| EAN | 5710108300920 |
| Yüksek aşırı yük (HO) güç değeri | 315 kW – üretici tablosunda %150 HO |
| Normal aşırı yük (NO) güç değeri | 355 kW – üretici tablosunda %110 NO |
Grafik LCP panel ile yerel kullanım
G kodlu grafik yerel kontrol paneli bu sipariş yapılandırmasının parçasıdır. Parametrelerin görüntülenmesi, cihaz durumunun izlenmesi ve yerel kullanım ihtiyacında panel seçimi ayrıca değerlendirilmek zorunda değildir. Devreye alma sırasında motor etiket bilgileri, çalışma referansı, hız sınırları ve kontrol kaynağı uygulamaya uygun biçimde ayarlanmalıdır. Mevcut sürücü değişimlerinde eski parametreler, yeni cihazın tam tip kodu ve yazılım uyumluluğu ile birlikte incelenmelidir.
Makine ve otomasyon projesine uygun seçim
VLT® AutomationDrive FC 302 serisi, makine ve üretim hattındaki motor kontrol gereksinimleri için değerlendirilir. Konveyör, proses veya diğer hareket uygulamalarında yalnızca kW değeri üzerinden seçim yapılmamalıdır. Motor akımı, yük karakteristiği, hız aralığı, çalışma çevrimi ve haberleşme ihtiyacı teklif talebine eklenmelidir. Bu ürün kaydında A ve B opsiyon kartları bulunmadığından istenen saha haberleşmesinin hangi donanım ile sağlanacağı ayrıca doğrulanmalıdır.
HO ve NO güç değerlerinin seçimi
Resmi ürün kaydında yüksek aşırı yük (HO) için 315 kW, normal aşırı yük (NO) için 355 kW belirtilir. Bu değerler farklı yük koşullarına aittir. Uygun seçim, motor akımı ve uygulamanın aşırı yük ihtiyacı birlikte değerlendirilerek yapılmalıdır; yalnızca daha yüksek NO kW değeri esas alınmamalıdır. İzin verilen akım, süre ve çalışma koşulları ilgili Danfoss teknik dokümanları üzerinden teyit edilmelidir.
Frenleme ve pano planlaması
Ürün kodundaki B seçimi, dahili fren kıyıcıyı belirtir. Bu donanım, uygulamaya uygun harici fren direnciyle birlikte değerlendirilir; fren direnci bu ürünün standart teslimatına dahil kabul edilmemelidir. Sık duruş ve yüksek ataletli yüklerde direnç değeri, frenleme gücü, çalışma çevrimi ve termik koruma üreticinin teknik kılavuzuna göre seçilmelidir. IP20 / şasi koruması için pano yerleşimi, soğutma, kablo güzergâhı ve üreticinin montaj boşlukları dikkate alınmalıdır. H2 RFI filtre, doğru ekranlama ve topraklama uygulamalarının yerine geçmez.
Sipariş öncesi kontrol
- Ürün eşleşmesi: 135U3836 kodunu ve tam tip kodunu mevcut cihaz etiketiyle karşılaştırınız.
- Besleme ve motor: Üç fazlı 380–500 V AC şebeke ile motorun etiket değerlerini kontrol ediniz.
- Montaj ölçüleri: E3H gövde için 1578 × 507 × 482 mm cihaz ölçülerine bağlantı ve havalandırma alanını ekleyiniz.
- Opsiyonlar: Haberleşme, geri besleme, frenleme ve ek giriş/çıkış ihtiyaçlarını teklif talebinde belirtiniz.
- Tedarik: Güncel ürün sürümü, teslim süresi ve aksesuarlar teklif aşamasında teyit edilir.
Sık sorulan sorular
Grafik panel dahil mi?
Evet. Resmi ürün kodunda G seçimi grafik LCP paneli ifade eder.
Fren kıyıcı var mı?
Evet. B kodlu dahili fren kıyıcı bulunur. Harici fren direncinin uygunluğu ve tedariki ayrıca değerlendirilir.
Teklif için hangi bilgiler gerekir?
Ürün kodu, adet, motor etiket fotoğrafı, uygulama bilgisi ve istediğiniz aksesuarları paylaşabilirsiniz.
