Danfoss 135N4220 VACON 100 Industrial 11 kW LO 380–500 V IP21 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135N4220.
Danfoss 135N4220 – VACON 100 Industrial 11 kW LO – MR05
Danfoss 135N4220, VACON 100 Industrial ailesinde 11 kW LO / 7,5 kW HO güç değerleriyle listelenen, üç faz 380–500 V AC beslemeli motor hız kontrol cihazıdır. MR05 kasa, IP21 muhafaza ve grafik panel bu sipariş kodunda yer alır. Tam konfigürasyon VACON0100-3L-0023-5 şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135N4220 |
| Seri | VACON 100 Industrial |
| Tam tip kodu | VACON0100-3L-0023-5 |
| Düşük aşırı yük gücü | 11 kW LO |
| Yüksek aşırı yük gücü | 7,5 kW HO |
| Besleme | 3 faz, 380–500 V AC |
| Tip kodundaki akım sınıfı | 23 A |
| Sürekli akım (üretici NO alanı) | 23 A |
| Sürekli akım (HO) | 16 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | MR05 |
| Boyutlar (G × Y × D) | 144 × 419 × 214 mm |
| Kontrol paneli | Grafik panel, MK01 |
| Kurulum seçeneği | DM — Drive Module |
| EMC kategorisi | C2 — ticari / endüstriyel ortam konfigürasyonu |
| Fren kıyıcı | Entegre fren kıyıcı |
| Kablo giriş plakası | Metrik |
| B yuvası | F3 — 3 röle çıkışı |
| C / D yuvaları | Kart yok (SC00 / SD00) |
| E yuvası | Kart yok (SE00) |
| Dahili haberleşme seçimi | Standart protokoller: Modbus / N2 / BACnet |
| Gerçek zaman saati pili | Bulunmaz |
| Haricî yardımcı besleme opsiyonu | Bulunmaz |
| Motor frekansı varsayılanı | 50 Hz |
| Ölçü birimi | Metrik |
| EAN | 5710108204167 |
| Net ağırlık | 10 kg |
| Brüt ağırlık | 11 kg |
Uygulama ve ürün konfigürasyonu
VACON 100 Industrial, endüstriyel motor hız kontrol uygulamalarına yönelik sürücü ailesidir. Bu sipariş kodunun fren kıyıcı, röle/termistör kartı, güvenlik opsiyonu ve Ethernet seçimi standart bir temel modelle aynı kabul edilmemelidir.
Güç ve akım eşleştirmesi
Üretici düşük aşırı yük için 11 kW LO, yüksek aşırı yük için 7,5 kW HO belirtir. Tip kodundaki akım sınıfı 23 A’dır. Üretici sürekli NO alanında ayrıca 23 A belirtir. Seçim gerçek motor etiketi, gerilim ve yük koşullarına göre doğrulanmalıdır.
Grafik panel ve röle kartı
MK01 grafik panel yerel görüntüleme ve parametre işlemleri için listelenir. B yuvasında F3 — 3 röle çıkışı bulunur. Röle kontakları ve saha sinyallerinin bağlantısı kart kılavuzuna ve uygulama projesine göre belirlenir.
Haberleşme seçimi
Üretici FBM1 alanında Modbus, N2 ve BACnet standart protokollerini listeler. Uygulamanın haberleşme arayüzü, ağ yapısı ve parametreleri ilgili sürücü kılavuzuyla eşleştirilmelidir. PROFINET veya EtherNet/IP bu tam ürün koduna ayrıca varsayılmamalıdır.
Frenleme ve güvenlik seçenekleri
Entegre fren kıyıcı konfigürasyona dahildir; haricî fren direnci ayrıca seçilir. E yuvası kartsızdır; ayrı bir STO/ATEX opsiyon kartı teslimat kapsamına eklenmiş kabul edilmemelidir.
Gövde, montaj ve EMC
MR05 kasa IP21 koruma sınıfında, 144 × 419 × 214 mm boyutlarla listelenir. Montaj boşlukları, hava akışı, kablo girişleri ve topraklama üreticinin kurulum kılavuzuna göre planlanır. EMC C2 konfigürasyonunun performansı uygun kablolama ve kurulum koşullarıyla birlikte değerlendirilir.
Beosis Store teklif desteği
135N4220 kodu, adet, motor etiketi ve uygulama bilgisiyle info@beosis.com.tr adresinden teklif isteyin. Mevcut cihaz değişiminde tam tip kodu, kart seçenekleri ve PLC haberleşme bilgilerini paylaşın. Fiyat, teslim süresi ve teslimat kapsamı teklif içinde doğrulanır.
Sık sorulan sorular
Hangi seri?
VACON 100 Industrial.
Grafik panel dahil mi?
Evet, MK01 grafik panel listelenir.
Fren kıyıcı bulunur mu?
Evet, entegre fren kıyıcı bulunur; haricî direnç ayrıca seçilir.
Haberleşme seçimi nedir?
Standart protokoller: Modbus / N2 / BACnet.
Nasıl teklif alınır?
135N4220 ürün kodu ve adet bilgisiyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135N4220 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

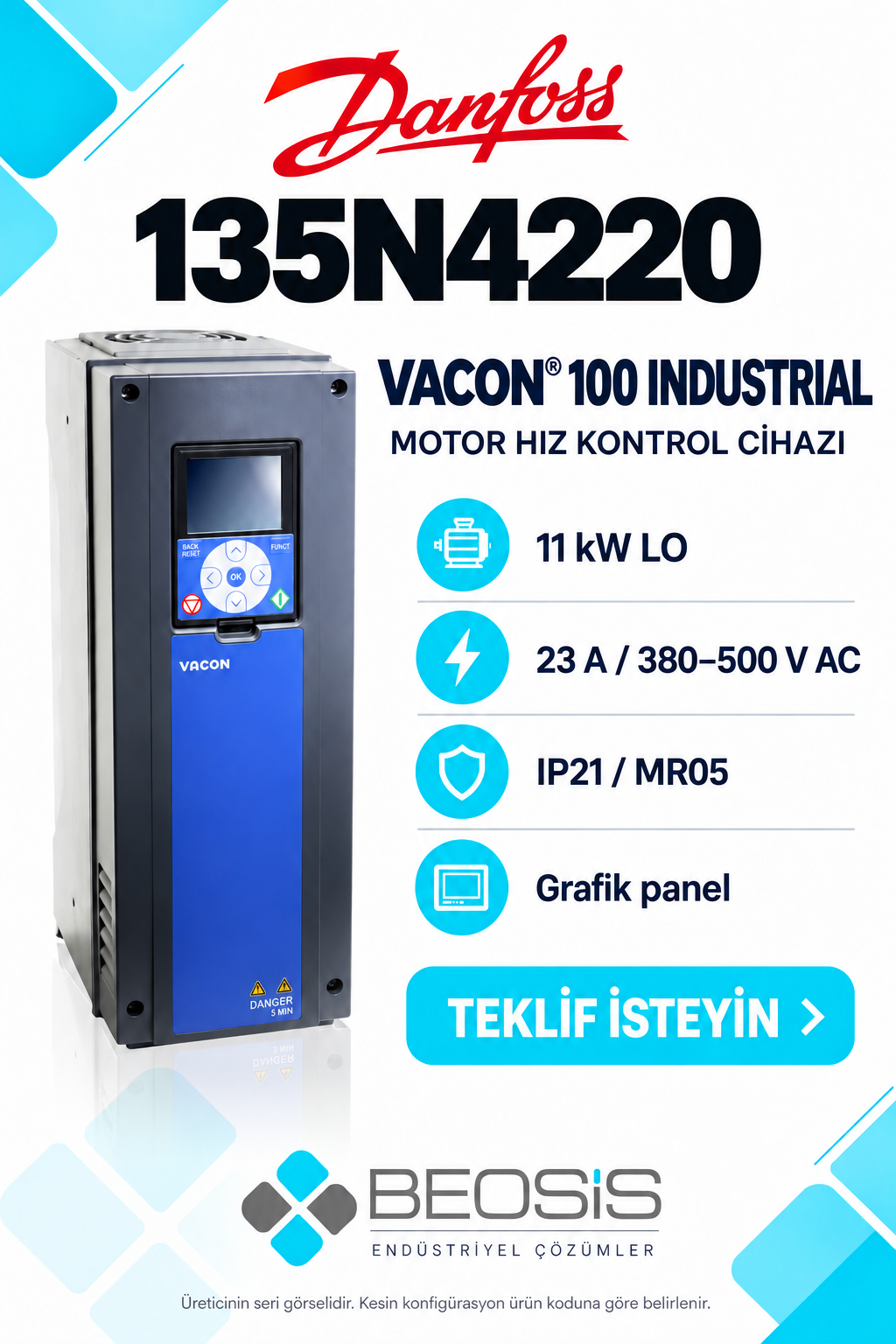

Teknik kaynak: Danfoss 135N4220 resmi ürün sayfası · VACON® 100 Ethernet IP Installation Man.. Görsel, üreticinin bu ürün sayfasına bağladığı MR05 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel, kart ve muhafaza konfigürasyonu tam ürün koduyla değerlendirilir.
