Danfoss 135N2509 VACON 100 FLOW 15 kW LO 380–500 V IP54 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135N2509.
Danfoss 135N2509 – VACON 100 FLOW 15 kW LO – MR05
Danfoss 135N2509, VACON 100 FLOW ailesinde 15 kW LO güç değerleriyle listelenen, üç faz 380–500 V AC beslemeli motor hız kontrol cihazıdır. MR05 kasa, IP54 muhafaza ve grafik panel bu sipariş kodunda yer alır. Tam konfigürasyon VACON0100-3L-0031-5-FLOW+IP54 şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135N2509 |
| Seri | VACON 100 FLOW |
| Tam tip kodu | VACON0100-3L-0031-5-FLOW+IP54 |
| Düşük aşırı yük gücü | 15 kW LO |
| Besleme | 3 faz, 380–500 V AC |
| Tip kodundaki akım sınıfı | 31 A |
| Sürekli akım (üretici NO alanı) | 31 A |
| Koruma sınıfı | IP54 / NEMA 12 |
| Kasa | MR05 |
| Boyutlar (G × Y × D) | 144 × 419 × 214 mm |
| Kontrol paneli | Grafik panel, MK01 |
| Kurulum seçeneği | DM — Drive Module |
| EMC kategorisi | C2 — ticari / endüstriyel ortam konfigürasyonu |
| Fren kıyıcı | Dinamik frenleme cihazı bulunmaz |
| Kablo giriş plakası | Metrik |
| B yuvası | F3 — 3 röle çıkışı |
| C / D yuvaları | Kart yok (SC00 / SD00) |
| E yuvası | Kart yok (SE00) |
| Dahili haberleşme seçimi | Standart protokoller: Modbus / N2 / BACnet |
| Gerçek zaman saati pili | Bulunmaz |
| Haricî yardımcı besleme opsiyonu | Bulunmaz |
| Motor frekansı varsayılanı | 50 Hz |
| Ölçü birimi | Metrik |
| EAN | 5710108186838 |
| Net ağırlık | 10 kg |
| Brüt ağırlık | 11 kg |
Uygulama ve ürün konfigürasyonu
VACON 100 FLOW, pompa ve fan sistemlerine yönelik kontrol uygulamalarında kullanılan VACON 100 ailesidir. Basınç, debi ve proses gereksinimleri motor ve sistem verileriyle birlikte değerlendirilir. Tam ürün kodu panel, muhafaza ve haberleşme seçeneklerini belirler.
Güç ve akım eşleştirmesi
Üretici düşük aşırı yük için 15 kW LO belirtir. Tip kodundaki akım sınıfı 31 A’dır. Üretici sürekli NO alanında ayrıca 31 A belirtir. Seçim gerçek motor etiketi, gerilim ve yük koşullarına göre doğrulanmalıdır.
Grafik panel ve röle kartı
MK01 grafik panel yerel görüntüleme ve parametre işlemleri için listelenir. B yuvasında F3 — 3 röle çıkışı bulunur. Röle kontakları ve saha sinyallerinin bağlantısı kart kılavuzuna ve uygulama projesine göre belirlenir.
Haberleşme seçimi
Üretici FBM1 alanında Modbus, N2 ve BACnet standart protokollerini listeler. Uygulamanın haberleşme arayüzü, ağ yapısı ve parametreleri ilgili sürücü kılavuzuyla eşleştirilmelidir. PROFINET veya EtherNet/IP bu tam ürün koduna ayrıca varsayılmamalıdır.
Frenleme ve güvenlik seçenekleri
Bu konfigürasyonda dinamik frenleme cihazı bulunmaz. E yuvası kartsızdır; ayrı bir STO/ATEX opsiyon kartı teslimat kapsamına eklenmiş kabul edilmemelidir.
Gövde, montaj ve EMC
MR05 kasa IP54 koruma sınıfında, 144 × 419 × 214 mm boyutlarla listelenir. Montaj boşlukları, hava akışı, kablo girişleri ve topraklama üreticinin kurulum kılavuzuna göre planlanır. EMC C2 konfigürasyonunun performansı uygun kablolama ve kurulum koşullarıyla birlikte değerlendirilir.
Beosis Store teklif desteği
135N2509 kodu, adet, motor etiketi ve uygulama bilgisiyle info@beosis.com.tr adresinden teklif isteyin. Mevcut cihaz değişiminde tam tip kodu, kart seçenekleri ve PLC haberleşme bilgilerini paylaşın. Fiyat, teslim süresi ve teslimat kapsamı teklif içinde doğrulanır.
Sık sorulan sorular
Hangi seri?
VACON 100 FLOW.
Grafik panel dahil mi?
Evet, MK01 grafik panel listelenir.
Fren kıyıcı bulunur mu?
Hayır, bu kodda dinamik frenleme cihazı bulunmaz.
Haberleşme seçimi nedir?
Standart protokoller: Modbus / N2 / BACnet.
Nasıl teklif alınır?
135N2509 ürün kodu ve adet bilgisiyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135N2509 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

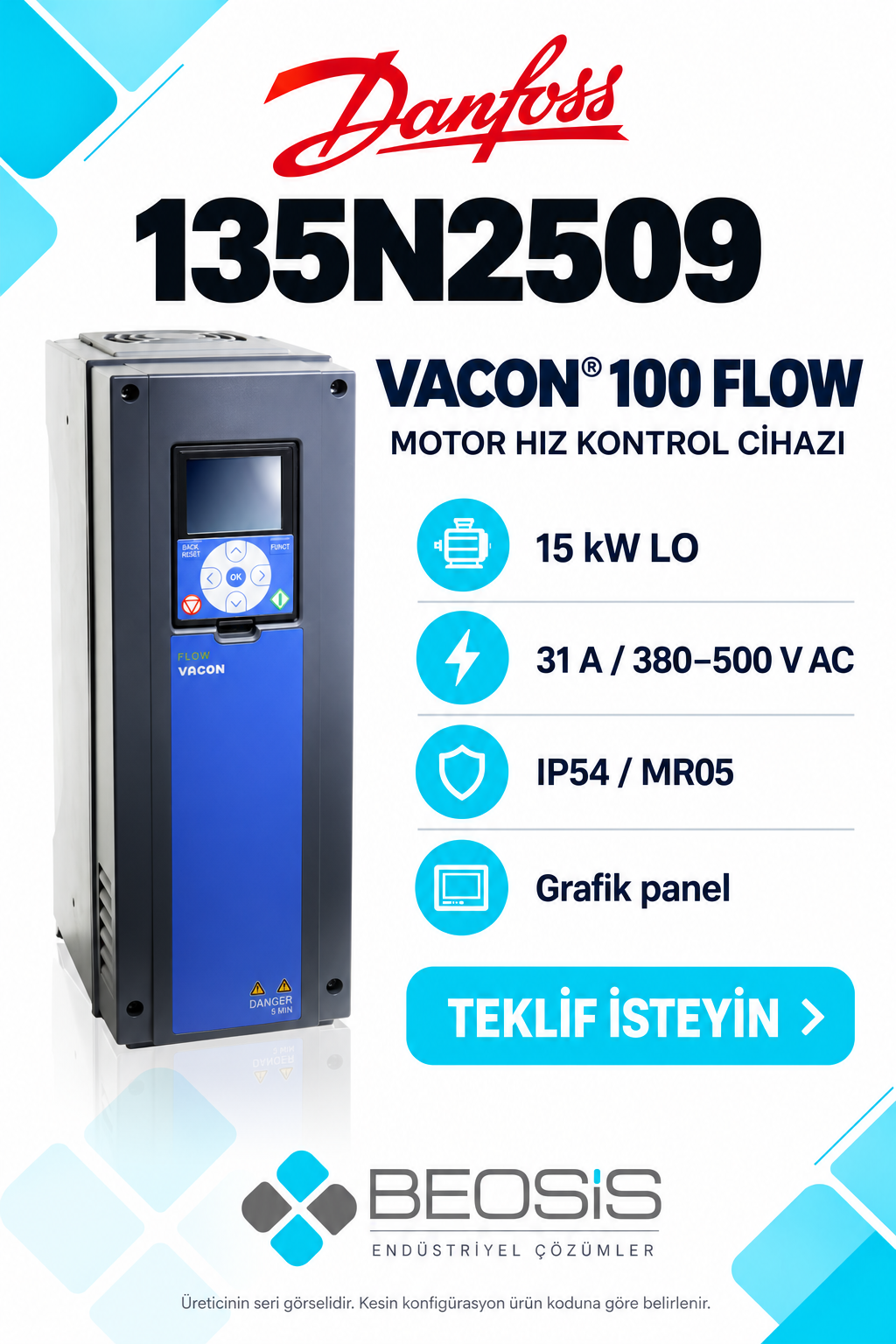

Teknik kaynak: Danfoss 135N2509 resmi ürün sayfası · VACON® 100 FLOW Application Guide. Görsel, üreticinin bu ürün sayfasına bağladığı MR05 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel, kart ve muhafaza konfigürasyonu tam ürün koduyla değerlendirilir.
