Danfoss 135N0336 VACON 100 X 72 A 380–480 V MM6 Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135N0336.
Danfoss 135N0336 – VACON 100 X – 72 A – MM6
Danfoss 135N0336, VACON 100 X ailesinde 72 A akım sınıfına ve üç faz 380–480 V AC beslemeye sahip motor hız kontrol cihazıdır. VACON0100-3L-0072-4-X tam tip koduyla listelenen ürün MM6 kasa, temel terminal kutusu, dahili fren kıyıcı ve Modbus/BACnet/N2 haberleşme seçimi içerir. Bu sipariş kodunda kontrol paneli bulunmaz.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135N0336 |
| Seri | VACON® 100 X |
| Tam tip kodu | VACON0100-3L-0072-4-X |
| Tip kodundaki akım | 72 A |
| Besleme | 3 faz, 380–480 V AC |
| Kasa | MM6 |
| Boyutlar (G × Y × D) | 350 × 500 × 236 mm |
| Terminal kutusu | TBOX — temel terminal kutusu |
| Fren kıyıcı | DBIN — dahili |
| Kontrol paneli | HMNO — dahil değil |
| EMC seçimi | EMC2 — C2 ticari/endüstriyel ortam |
| Dahili saha haberleşmesi | FBM2 — Modbus, BACnet, N2 |
| D yuvası | SD00 — kart yok |
| E yuvası | SE00 — kart yok |
| Gerçek zaman saati pili | SRNO — pil yok |
| Yazılım | F0072 — genel amaçlı sistem yazılımı |
| Özel uygulama | A0000 — özel uygulama yok |
| Frekans varsayılanı | 50 Hz |
| Ölçü birimi | Metrik |
| Dokümantasyon | Hızlı başlangıç kılavuzu |
| Ek ekipman A / B / C | Q000 — ek ekipman yok |
| Denizcilik onayı seçimi | E000 — yok |
| EAN | 5715162274972 |
| Net ağırlık | 31,5 kg |
| Brüt ağırlık | 33,85 kg |
Motor ve uygulama seçimi
72 A değeri bu tam sipariş kodunun akım sınıfıdır. Motorun etiket akımı, gerilimi, aşırı yük ihtiyacı ve çalışma koşulları birlikte değerlendirilir. Bu ürün kaydında ayrıca doğrulanmış bir kW sınıfı verilmediği için güç eşleştirmesi motor ve üretici seçim tablosuyla yapılmalıdır.
Panel ve devreye alma
HMNO seçimi kontrol panelinin dahil olmadığını belirtir. Seri fotoğrafında görülebilen panel teslimat içeriği olarak kabul edilmemelidir. Devreye alma arayüzü, gerekli panel veya diğer aksesuarlar teklif kapsamında ayrıca belirlenir.
Terminal kutusu ve montaj
TBOX temel terminal kutusu ve MM6 kasa konfigürasyonu listelenir. Üretici boyutları 350 × 500 × 236 mm’dir. Montaj yönü, hava akışı, kablo girişleri ve bağlantılar VACON 100 X montaj kılavuzuna göre planlanmalıdır.
Frenleme ve duruş çevrimi
Dahili fren kıyıcı, fren direncinin de teslimata dahil olduğu anlamına gelmez. Direnç seçimi ve bağlantısı motor yükü, duruş süresi, enerji ve çalışma çevrimi ile birlikte değerlendirilir.
Haberleşme ve opsiyonlar
FBM2 seçimi Modbus, BACnet ve N2 haberleşmesini belirtir. D ve E yuvalarında ek kart yoktur. Kontrol kaynağı, haberleşme ayarları, kablolama ve bina/makine otomasyonuna entegrasyon ilgili protokol kılavuzuna göre yapılır. Gerçek zaman saati pili bu konfigürasyonda yer almaz.
Teklif ve yedek cihaz eşleştirmesi
135N0336 ürün kodunu, adet bilgisini, motor etiketini ve mevcut cihazın tam kodunu info@beosis.com.tr adresine gönderin. Panel ihtiyacı, terminal kutusu, frenleme ve haberleşme seçimi teklif öncesinde eşleştirilir.
Sık sorulan sorular
Kontrol paneli dahil mi?
Hayır. HMNO seçimi panelsiz ürünü belirtir; görseldeki panel seri fotoğrafına aittir.
Akım sınıfı nedir?
72 A.
Besleme gerilimi nedir?
Üç faz 380–480 V AC.
Fren kıyıcı var mı?
Evet, DBIN dahili fren kıyıcı bulunur. Haricî direnç ayrıca belirlenir.
Hangi haberleşme seçimi var?
FBM2: Modbus, BACnet ve N2. D ve E yuvalarında kart yoktur.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135N0336 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

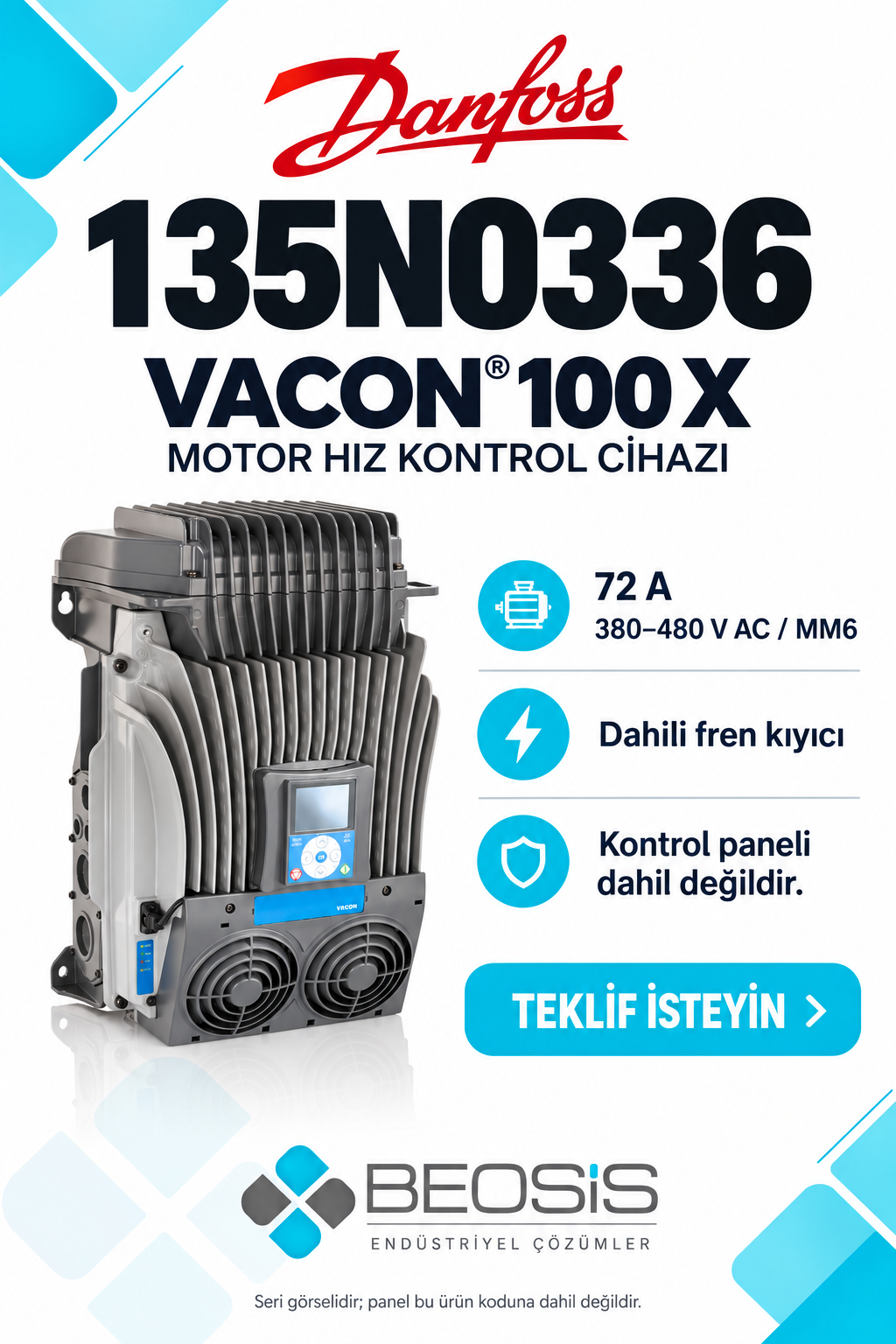

Teknik kaynak: Danfoss 135N0336 resmi ürün sayfası · VACON 100 X and VACON 20 X Selection Guide · VACON 100 X Quick Guide · VACON® 100 BACnet Installation Manual · VACON® 100 X Installation Manual. Üreticinin VACON 100 X MM6 seri fotoğrafı kullanılmıştır. Görseldeki kontrol paneli 135N0336 ürün koduna dahil değildir.
