Danfoss 135N0328 VACON NXS 160 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 135N0328.
Danfoss 135N0328 – VACON NXS 160 kW LO / 132 kW HO – FR09 – Fren kıyıcı bulunmaz
135N0328 stok referansı, ürün listesindeki NXS03005-A2H0SSF-A1A2000000 tam tip kodu için hazırlanmıştır. Bu tipin Danfoss üretici kaydındaki teknik bilgileri aşağıda sunulmuştur. Üreticinin aynı tip kodunu listelediği sipariş numarası 136G9691’dir; 135N0328 referansının üretici sipariş koduyla eşleştirmesi teklif aşamasında doğrulanır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 135N0328 |
| Stok referansı | 135N0328 |
| Teknik kaynağın tip kodu | NXS03005-A2H0SSF-A1A2000000 |
| Teknik kaynak sipariş kodu | 136G9691; 135N0328 ile eşleştirme teyidi gerekir |
| Seri | VACON® NXS Air Cooled |
| Tam tip kodu | NXS03005-A2H0SSF-A1A2000000 |
| Üretici güç değeri | 160 kW LO |
| Yüksek aşırı yük güç değeri | 132 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 300 A |
| Sürekli akım (üretici NO alanı) | 300 A |
| Sürekli akım (HO) | 245 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR09 |
| Boyutlar (G × Y × D) | 480 × 1150 × 362 mm |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Fren kıyıcı bulunmaz |
| Kart yapısı | Fiber bağlantı / standart kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Yazılım ailesi | NXS sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| Yaşam döngüsü | Üretici bu tam kodu discontinued olarak listeler |
| Net ağırlık | Sipariş kodu eşleştirmesiyle doğrulanır |
| Brüt ağırlık | Sipariş kodu eşleştirmesiyle doğrulanır |
Tip kodu ve sipariş referansı
Teknik özellikler, listedeki tam tip kodunun üretici kaydına dayanmaktadır. 135N0328 için ayrı üretici kaydı bulunamadığından EAN ve sevkiyat ağırlığı başka bir sipariş kodundan aktarılmamıştır. Mevcut cihaz etiketi ve tam tip kodu teklif talebine eklenmelidir.
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 160 kW, yüksek aşırı yük (HO) güç değeri 132 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, yerel parametre görüntüleme ve işletme işlemleri için konfigürasyona dahildir. A1 kartı dijital ve analog giriş-çıkışları, A2 kartı ise iki değiştirici röle çıkışını sağlar. C, D ve E yuvalarında kart bulunmaz; saha haberleşmesi için gerekli opsiyon ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Bu tip kodunda fren kıyıcı bulunmaz. Dinamik frenleme ihtiyacı varsa sürücünün mevcut yapısı ve uygun frenleme çözümü teklif öncesinde değerlendirilmelidir.
Kart yapısı ve montaj
Fiber bağlantı / standart kartlar. Güç ünitesinin koruma sınıfı IP21 / NEMA 1, kasası FR09 olarak listelenir. Ürün sayfasındaki boyutlar G × Y × D sırasıyla 480 × 1150 × 362 mm’dir. Hava akışı, soğutma boşlukları ve taşıma/montaj düzeni ilgili üretici kılavuzuyla doğrulanır.
Haberleşme ve sistem eşleştirmesi
Mevcut konfigürasyondaki A1/A2 kartları giriş-çıkış kartlarıdır. PROFIBUS, PROFINET, Modbus TCP veya başka bir ağ ihtiyacı varsa istenen protokol, kontrol sistemi ve uygun opsiyon kartı birlikte kontrol edilmelidir. Seri düzeyindeki seçeneklerin tamamı bu ürünün standart teslimat kapsamı olarak değerlendirilmemelidir.
Beosis Store teklif desteği
Teklif talebinize 135N0328 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
135N0328 üretici sipariş kodu doğrulandı mı?
Bu numara ürün listesindeki stok referansıdır. Tam tip kodunun üretici kaydı 136G9691 numarasıyla bulunmuştur; iki sipariş referansı arasında eşdeğerlik veya yerine geçme ilişkisi varsayılmamıştır.
Bu ürünün güç değeri nedir?
160 kW LO / 132 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Hayır, bu konfigürasyonda fren kıyıcı bulunmaz.
Haberleşme kartı dahil mi?
A1 ve A2 giriş-çıkış kartları bulunur; C, D ve E yuvaları kartsızdır. Gereken saha haberleşmesi opsiyonu ayrıca doğrulanmalıdır.
Teklif nasıl istenir?
info@beosis.com.tr adresine 135N0328 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 135N0328 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

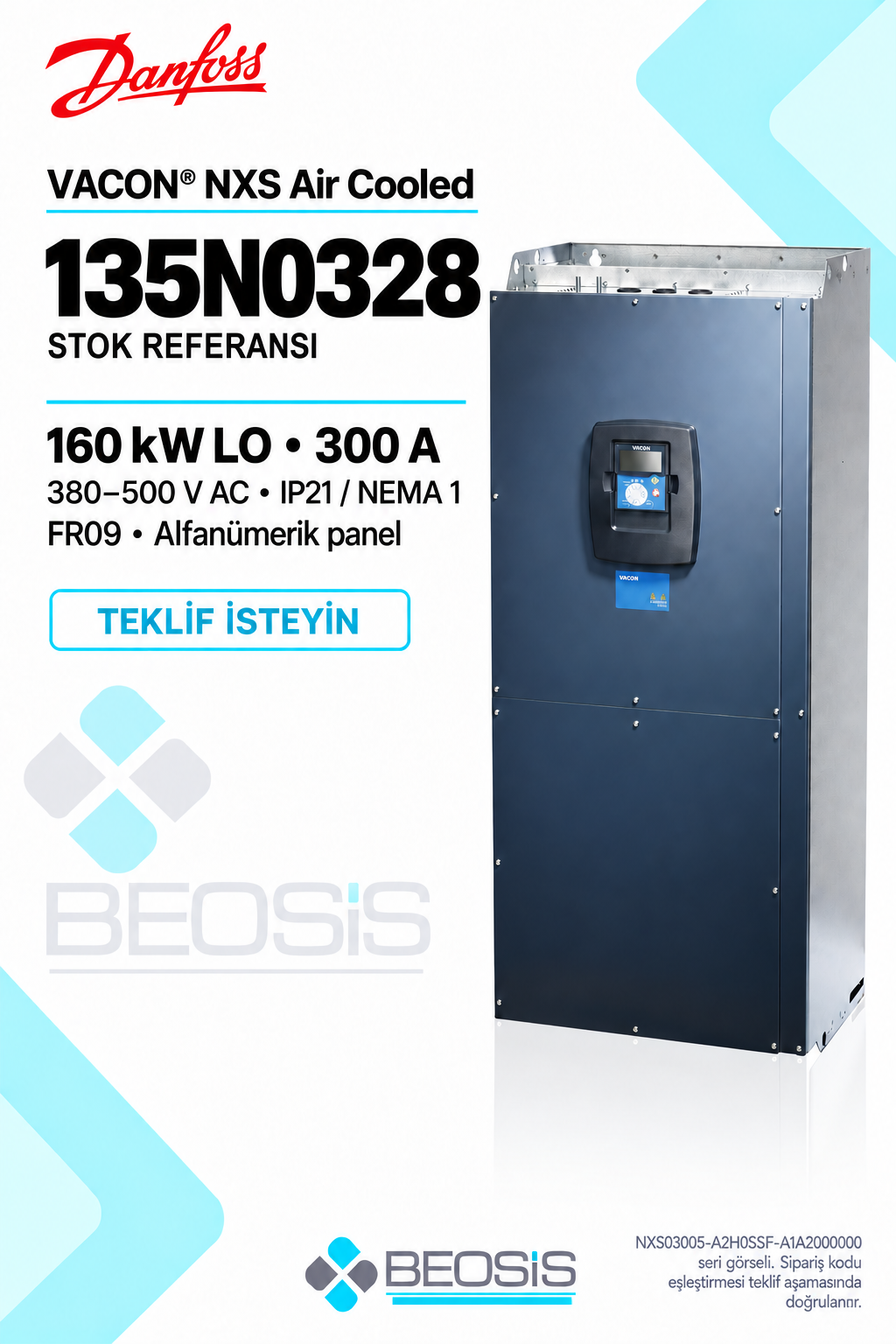

Teknik kaynak: Danfoss NXS03005-A2H0SSF-A1A2000000 teknik kaynak sayfası (136G9691) · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, NXS03005-A2H0SSF-A1A2000000 tipinin üretici seri fotoğrafıdır. Stok referansı ile üretici sipariş kodunun eşleştirmesi teklif aşamasında doğrulanır.
