Danfoss 134X9590 VACON 20 5,5 kW HO 380–480 V IP20 Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134X9590.
Danfoss 134X9590 – VACON 20 5,5 kW HO – 12 A – MI03
Danfoss 134X9590, VACON 20 ailesinde üç faz 380–480 V AC beslemeli kompakt motor hız kontrol cihazıdır. Üretici 5,5 kW HO güç, 12 A tip kodu akımı ve MI03 kasayı listeler. IP20 / UL Open Type yapı, dahili fren kıyıcı ve İngilizce dokümantasyon bu konfigürasyonda belirtilir. Tam tip kodu VACON0020-3L-0012-4+EMC2+QPES şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134X9590 |
| Seri | VACON® 20 |
| Tam tip kodu | VACON0020-3L-0012-4+EMC2+QPES |
| Üreticinin yüksek aşırı yük gücü | 5,5 kW HO |
| Tip kodundaki akım sınıfı | 12 A |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP20 / UL Open Type |
| Kasa | MI03 |
| Boyutlar (G × Y × D) | 100 × 255 × 109 mm |
| Kontrol arayüzü seçimi | SM20 — VACON 20 API |
| Fren kıyıcı | Dahili fren kıyıcı |
| EMC seçimi | EMC2 |
| E opsiyon yuvası | Kart yok (SE00) |
| PE plaka kiti | QPES — PE plaka kiti |
| Dokümantasyon dili | İngilizce |
| Dokümantasyon | Hızlı başlangıç kılavuzu |
| Yazılım paketi | VACON 20 yazılım paketi |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Frekans varsayılanı | 50 Hz |
| Ölçü birimi | Metrik |
| Üretici NO akım alanı | 3,3 A — tip kodu akımıyla uyumsuz; seçimde doğrulanmalıdır |
| EAN | 5710108157623 |
| Net ağırlık | 0,99 kg |
| Brüt ağırlık | 1,99 kg |
Makine ve motor uygulaması
VACON 20 kompakt sürücü ailesi, makine içi motor hız kontrol uygulamalarında değerlendirilir. Sürücü seçimi motorun anma gerilimi ve akımı, yükün kalkış davranışı, çalışma çevrimi ve pano şartlarıyla birlikte yapılır.
Güç ve akım alanlarının değerlendirilmesi
Üretici 5,5 kW değerini yüksek aşırı yük (HO) alanında verir. Tip kodundaki akım 12 A’dır. Ürün kaydındaki Continuous Current (NO) alanında 3,3 A görülmesi, tip kodundaki akımla uyumsuzdur. Bu alan tek başına motor seçiminde kullanılmamalı; etiket ve ilgili gerilim tablosu ile doğrulanmalıdır.
Pano yerleşimi ve muhafaza
MI03 kasa için verilen ölçüler 100 × 255 × 109 mm’dir. IP20 / UL Open Type yapı pano ve temas koruması gereksinimleriyle birlikte değerlendirilir. Hava akışı, montaj aralıkları ve kablolama üreticinin ilgili montaj kılavuzuna göre planlanmalıdır.
Frenleme seçeneği
Bu ürün kodunda dahili fren kıyıcı bulunur. Haricî fren direnci dahil kabul edilmemelidir; direnç ve frenleme çevrimi yükün enerjisine, duruş süresine ve sürücü sınırlarına göre seçilir.
Opsiyonlar, EMC ve dokümantasyon
E yuvası kartsız olarak listelenir. EMC seçimi EMC2’tür; gereken EMC performansı uygun kurulum ve şebeke koşullarıyla birlikte doğrulanır. Dokümantasyon dili İngilizce, varsayılan motor frekansı 50 Hz ve ölçü birimleri metriktir.
Teklif ve mevcut sürücü değişimi
134X9590 ürün kodunu, adedi, motor etiketini ve mevcut sürücünün tam tip kodunu info@beosis.com.tr adresine gönderin. Kasa, gerilim, frenleme ve opsiyon seçimi tam konfigürasyon üzerinden eşleştirilir. Fiyat ve teslim süresi teklif içinde belirlenir.
Sık sorulan sorular
Güç değeri hangi sınıfa ait?
5,5 kW, üretici yüksek aşırı yük (HO) alanındaki değerdir.
Besleme nedir?
3 faz 380–480 V AC.
Muhafaza sınıfı nedir?
IP20 / UL Open Type.
Fren direnci dahil mi?
Dahili fren kıyıcı ile haricî fren direnci farklı bileşenlerdir; direnç kapsamı ayrıca belirlenir.
Nasıl teklif istenir?
134X9590 ürün kodu ve adet bilgisiyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134X9590 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

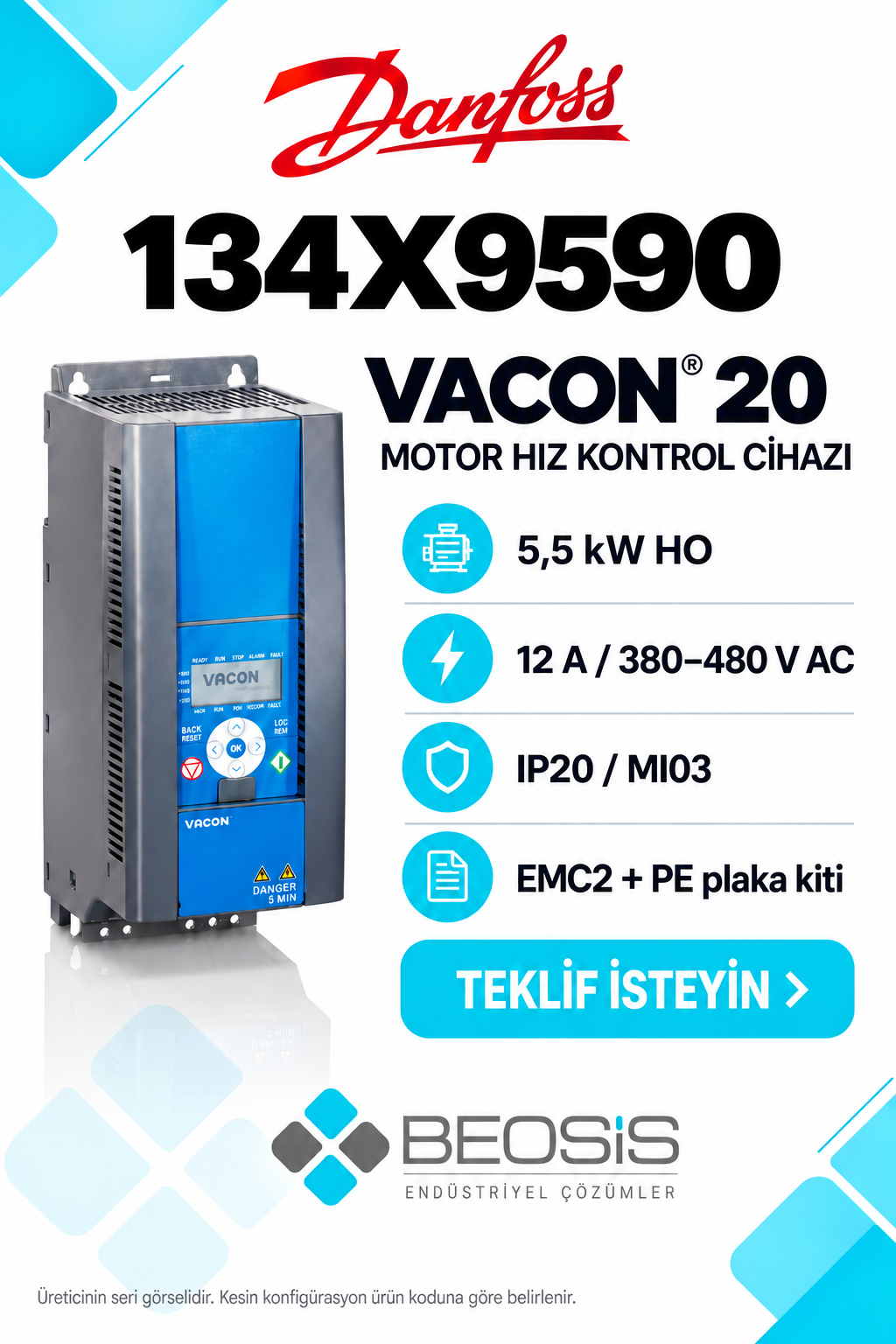

Teknik kaynak: Danfoss 134X9590 resmi ürün sayfası · VACON 20 and VACON 20 Cold Plate Selection Guide · VACON® 20 MI1-MI3 NEMA Inst. instruction · VACON 20 Complete Manual · VACON® 20 Quick Guide · EPD Vacon20 MI03 · VACON 20 and VACON 20 Cold Plate Selection Guide - US English · VACON® 20 Quick Guide. Görsel, üreticinin ürün sayfasına bağladığı VACON 20 seri fotoğrafıdır. Kesin muhafaza, kart ve panel konfigürasyonu tam ürün koduyla değerlendirilir.
