Danfoss 134U9175 VLT OneGearDrive i=14,13 40 mm Delik Mil P3 Frensiz Redüktörlü Motor
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134U9175.
Danfoss 134U9175 – OneGearDrive Standard • V210 • i=14,13 • 40 mm delik mil • P3 • Frensiz
Danfoss 134U9175, VLT OneGearDrive Standard serisinde elektrik motoru ile konik dişli redüktörü bir araya getiren V210 tahrik ünitesidir. Bu sipariş kodu i=14,13 redüksiyon oranı, 40 mm çelik delik mil, P3 montaj konumu ve frensiz yapı ile tanımlanır. Üst bağlantı kutusu, RAL 9010 beyaz standart kaplama ve H1 gıda sınıfı yağ seçimi resmi ürün tablosunda yer alır. L06 motor boyutu üretici tarafından V210 için en fazla 2,3 kW olarak belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134U9175 |
| Ürün serisi | VLT OneGearDrive |
| Tam model kodu | OGDSK214K131401L06RXTB1P3S9010H1BXXX1XXX |
| Ürün çeşidi | S — Standard |
| Redüktör tipi | K — Konik dişli (Bevel Gear) |
| Boyut | 2 — V210 |
| Redüksiyon oranı | i = 14,13 |
| Çıkış mili yapısı | 1 — Delik mil |
| Çıkış mili ölçüsü | 40 mm |
| Çıkış mili malzemesi | 1 — Yumuşak çelik (Mild steel) |
| Motor boyutu | L06 — Maks. 2,3 kW (V210), üretici motor boyutu tanımı |
| Motor bağlantısı | TB — Bağlantı kutusu |
| Bağlantı kutusu konumu | 1 — Üst |
| Montaj konumu | P3 — Dikey, motor yukarı |
| Yüzey kaplaması | S — Standart |
| Renk | RAL 9010 — Standart beyaz |
| Yağ | H1 — Gıda sınıfı yağ |
| Fren | BXXX — Fren yok |
| CSA / UL seçeneği | 1 — CSA/UL seçeneği var |
| EAN | 5710108052218 |
| Net ağırlık | 25 kg |
| Brüt ağırlık | 26 kg |
Redüksiyon oranı ve mekanik seçim
Bu ürünün i=14,13 redüksiyon oranı giriş hızı ile çıkış hızı arasındaki oranı belirtir. Çıkış devri giriş devrine bağlı olduğundan yalnızca oran bilgisine bakılarak sabit bir devir değeri verilmez. Uygun seçim için istenen çıkış devri, yük momenti, çalışma çevrimi ve bağlı makinenin özellikleri birlikte değerlendirilir.
Delik mil ve montaj konumu
40 mm delik mil, bağlanacağı makine mili ve mekanik bağlantı düzeniyle eşleştirilmelidir. P3 konumu üretici tablosunda dikey, motor yukarı olarak tanımlanır. Ürünün fotoğraftaki duruşu montaj konumunun yerine geçmez. Mil çapı, tork kolu, bağlantı ölçüleri ve ayrılacak montaj alanı tam ürün koduna ait teknik çizimle kontrol edilir.
Motor boyutu bilgisinin doğru okunması
L06 satırındaki maks. 2,3 kW (V210) ifadesi üreticinin motor boyutu tanımıdır. Bu değer, her hız ve yük koşulunda aynı sürekli mekanik gücün elde edileceği anlamına gelmez. Tahrik seçiminde motor etiketi, çalışma hızı, yük ve kullanılacak kontrol düzeni birlikte incelenir. Talebinizde sadece kW yerine uygulamanın tork ve hız gereksinimlerini de paylaşın.
Fren donanımı
Bu sipariş kodunda BXXX, yani fren bulunmayan yapı seçilmiştir. Yükün duruşta tutulması veya özel bir durdurma davranışı gerekiyorsa bu ihtiyaç teklif aşamasında ayrıca belirtilmelidir. Aynı oran ve mil ölçüsüne sahip frenli bir kod, donanım açısından aynı ürün değildir.
Kaplama, yağ ve servis planı
Standart beyaz RAL 9010 kaplama ile H1 gıda sınıfı yağ bu konfigürasyonun üretici tarafından belirtilen seçimleridir. Yağ ve bakım planı, çalışma koşulları ve sipariş edilen montaj konumuyla birlikte değerlendirilir. Farklı montaj konumuna geçiş, yağ düzeni ve mekanik bağlantılar kontrol edilerek planlanmalıdır.
Teklif için gerekli bilgiler
134U9175 sipariş kodunu, istenen adedi, mevcut ürün etiketini, delik mil çapını, montaj konumunu, istenen çıkış devrini ve yük momentini paylaşın. Gerekli tork kolu veya montaj aksesuarları ayrıca belirtilirse teslim kapsamı doğru hazırlanabilir. Güncel fiyat ve tedarik süresi teklif ile netleştirilir.
Sık sorulan sorular
Bu sipariş kodunun temel farkları nelerdir?
134U9175; i=14,13, 40 mm delik mil, P3 montaj ve frensiz yapı ile tanımlanır. Tam model kodu OGDSK214K131401L06RXTB1P3S9010H1BXXX1XXX şeklindedir.
2,3 kW nominal sürekli güç olarak mı alınmalıdır?
Üretici bu değeri L06 motor boyutu için maks. 2,3 kW (V210) olarak verir. Belirli çalışma noktasının uygunluğu hız, tork, yük ve motor etiketine göre değerlendirilmelidir.
Aynı oranlı başka OneGearDrive doğrudan aynı ürün mü?
Mil ölçüsü, montaj konumu, fren, bağlantı kutusu, kaplama ve diğer konfigürasyon seçimleri de eşleşmelidir. Ürün seçimi tam sipariş koduyla yapılır.
Nasıl teklif isteyebilirim?
134U9175 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine göndererek fiyat ve teslim süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134U9175 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

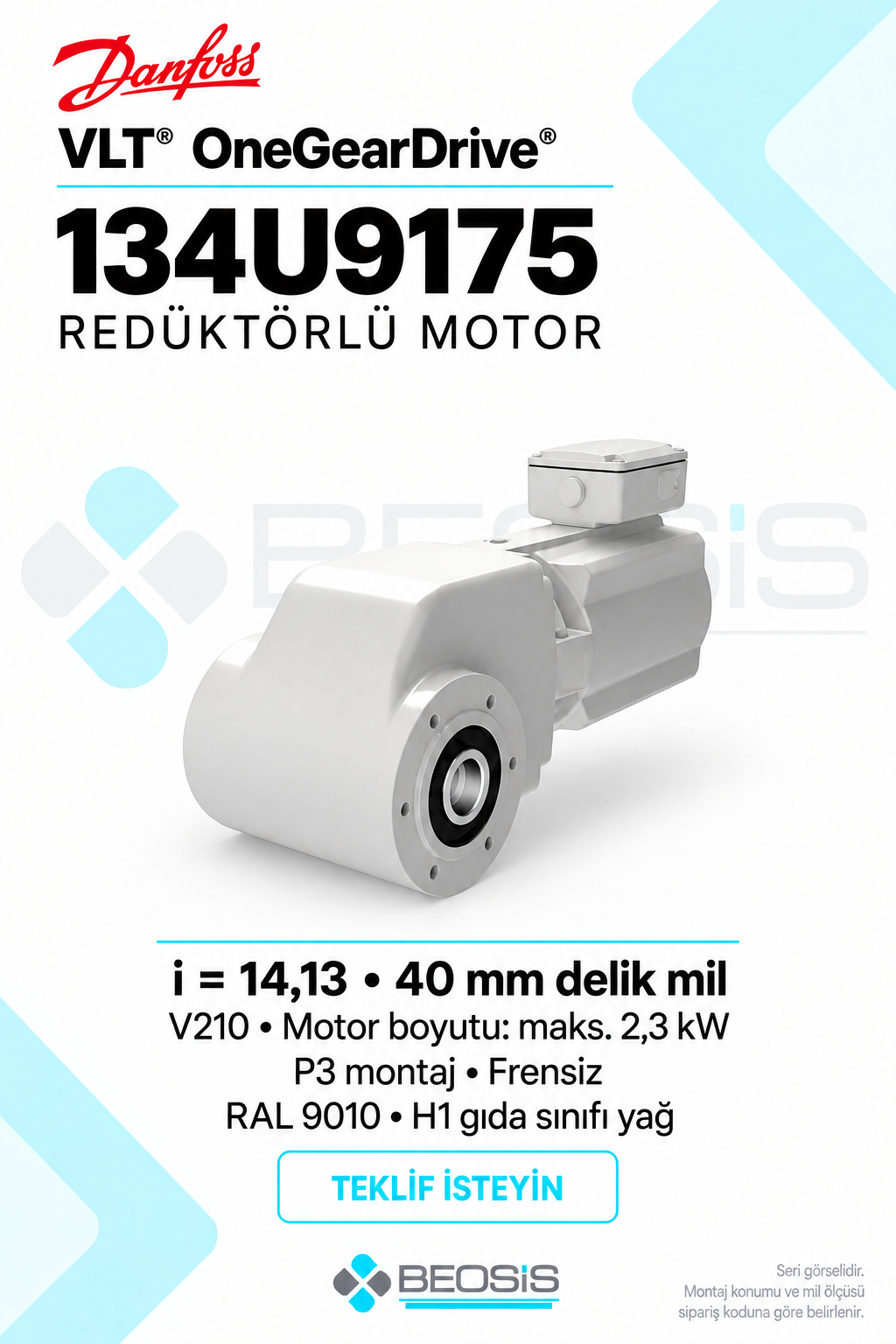

Teknik kaynak: Danfoss 134U9175 resmi ürün sayfası. Görsel, üreticinin OneGearDrive seri fotoğrafı esas alınarak hazırlanmıştır. Mil ölçüsü, fren donanımı ve montaj konumu sipariş koduna göre değerlendirilir.
