Danfoss 134U8833 VLT AutomationDrive FC 302 22 kW 380–500 V IP66 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134U8833.
Danfoss 134U8833 – VLT AutomationDrive FC 302 22 kW 380–500 V IP66
Danfoss 134U8833, 22 kW / 30 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP66 koruma sınıfı, B2 gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134U8833 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302P22KT5E66H2BGCXXXSXXXXA0B8C4X11D0 |
| Nominal güç | 22 kW / 30 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP66 — IP66 / NEMA 4X |
| Gövde | B2 |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | A0 — PROFIBUS DP MCA 101 |
| B opsiyonu | B8 — MCB-152 PROFIsafe |
| C0 opsiyonu | MCO-305 ( SyncPos) |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 664 × 243 × 261 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | 11 — Pozisyon kontrolü |
| A/B opsiyonlu derinlik | 261,0 mm |
| %160 aşırı yükte güç (HO) | 22 kW |
| Normal aşırı yükte güç (NO) | 30 kW |
| Güç kaybı (NO) | 739 W |
| EAN | 5710108048761 |
| Net ağırlık | 29,66 kg |
| Brüt ağırlık | 33,22 kg |
| Üretici hacim bilgisi | 105,71 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 134U8833 kodlu 22 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A0 kodlu PROFIBUS DP MCA 101 haberleşme opsiyonu bu ürün konfigürasyonunda bulunur. PLC ağıyla bağlantı planlanırken protokol, sürücü parametreleri ve sistemde kullanılacak tanımlama dosyaları birlikte kontrol edilir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır. B8 kodlu MCB 152 PROFIsafe opsiyonu bu konfigürasyona dahildir. İşlevlerin kullanılabilmesi için uygun güvenlik ağı, parametreleme ve üreticinin devreye alma adımları uygulanır. C4 kodlu MCO 305 (SyncPos) hareket kontrol opsiyonu da bulunur. Hareket kontrol uygulaması ve gerekli geri bildirim donanımı sistem gereksinimleriyle birlikte değerlendirilir. C opsiyonu yazılım kodu 11, üretici tablosunda pozisyon kontrolü olarak belirtilmiştir.
Gövde, montaj ve EMC
IP66 koruma sınıfındaki B2 gövdenin temel boyutları 664 × 243 × 261 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
134U8833, FC-302P22KT5E66H2BGCXXXSXXXXA0B8C4X11D0 konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı; IP66 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
134U8833 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134U8833 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

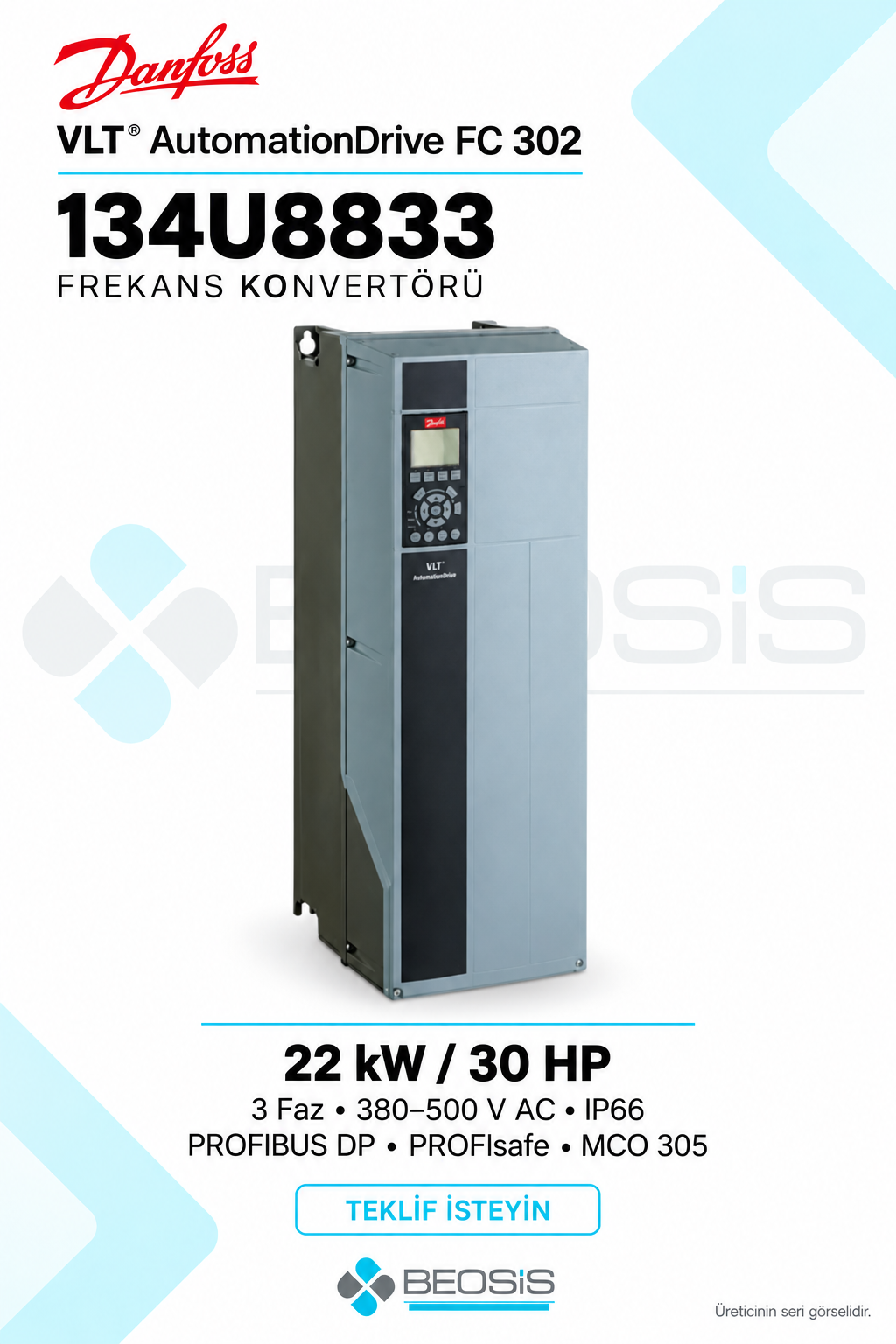

Teknik kaynak: Danfoss 134U8833 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
