Danfoss 134U7713 VLT Midi Drive FC 280 0,55 kW 380–480 V IP20 PROFIBUS DP Panelsiz Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134U7713.
Danfoss 134U7713 – FC 280 • 0,55 kW / 0,75 HP • 380–480 V • IP20 • PROFIBUS DP • K1 • LCP ve hafıza modülü ayrı
Danfoss 134U7713, VLT Midi Drive FC 280 serisinin 0,55 kW / 0,75 HP gücünde, üç faz 380–480 V AC beslemeli motor hız kontrol cihazıdır. K1 gövde, IP20/şasi yapısı, A0 PROFIBUS DP kontrol kartı, dahili fren kıyıcı ve kaplamalı elektronik kart bu konfigürasyonun temel özellikleridir. H1 RFI filtresi bu tam sipariş koduna aittir. LCP ekran ve hafıza modülü standart teslimata dahil değildir; aksesuar olarak ayrıca seçilir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134U7713 |
| Seri | VLT Midi Drive FC 280 |
| Tam model kodu | FC-280PK55T4E20H1BXCXXXSXXXXA0 |
| Güç | 0,55 kW / 0,75 HP |
| Besleme | T4 — Üç faz 380–480 V AC |
| Koruma | E20 — IP20 / Şasi |
| Kontrol kartı | A0 — PROFIBUS DP entegre haberleşme |
| RFI / EMC | H1 — EMC Cat C1(200V)/C2(400V) |
| Fren | B — Dahili fren kıyıcı |
| Kontrol paneli | X — LCP ekran dahil değildir |
| Hafıza modülü | Dahil değildir; ayrıca aksesuar olarak seçilir |
| Elektronik kart | C — Kaplamalı PCB |
| Gövde | K1 |
| Ölçüler (Y × G × D) | 210 × 75 × 168 mm |
| Şebeke opsiyonu | X — Yok |
| A / B uyarlaması | X / X — Yok |
| Yazılım | SXXX — Standart güncel sürüm seçimi |
| Dil paketi | X — Standart |
| HO güç (üretici tablosu) | 0,55 kW |
| Güç kaybı (HO) | 25,2 W |
| Görünür güç (üretici tablosu) | 1,2 kVA |
| EAN | 5710108037444 |
| Net ağırlık | 2,73 kg |
| Brüt ağırlık | 3,16 kg |
Haberleşme ve otomasyon bağlantısı
Bu ürünün A0 kontrol kartı PROFIBUS DP haberleşme seçeneğini tanımlar. PLC veya otomasyon sistemiyle birlikte kullanılacak kontrol komutları, hız referansı, izleme verileri ve adresleme parametreleri proje kapsamında eşleştirilir. Aynı güce sahip AX, A0 ve AL kart seçenekleri aynı haberleşme konfigürasyonu değildir; seçim tam ürün koduyla yapılır.
RFI filtresi ve EMC sınıfı
H1 üretici tanımı EMC Cat C1(200V)/C2(400V) şeklindedir. Bu T4 ürün 380–480 V sınıfındadır; 400 V sınıfı için belirtilen C2 bilgisi dikkate alınır. Kablo ekranlama, topraklama, kablo uzunluğu ve montaj düzeni ilgili Danfoss talimatlarına göre belirlenir.
Panelsiz teslimat ve hafıza modülü

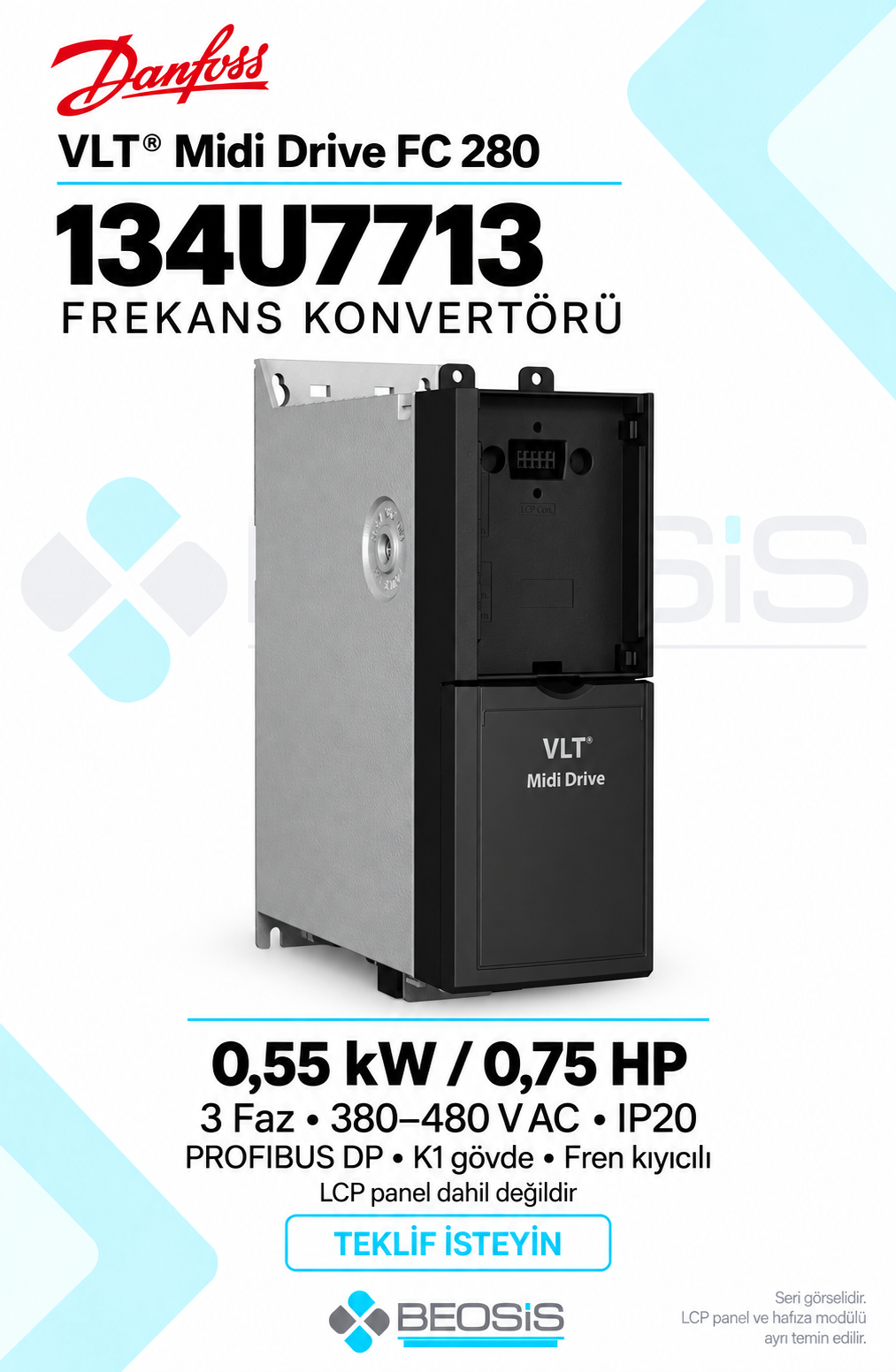

Danfoss, FC 280 ile LCP ekran ve hafıza modülünün standart olarak verilmediğini belirtir. Yerel kullanım, devreye alma veya parametre taşıma için gereken panel, adaptör ve hafıza modülü ayrıca seçilmelidir. Fotoğraftaki boş LCP yuvası panelsiz yapılandırmayı gösterir.
Frenleme ve pano tasarımı
Dahili fren kıyıcı bulunması fren direncinin de dahil olduğu anlamına gelmez. Fren direnci ihtiyacı; yükün ataleti, duruş süresi ve çalışma çevrimine göre değerlendirilir. IP20/şasi sürücünün pano ve havalandırma düzeni, ortam koşulları ve kablo güzergâhı ile birlikte planlanır. Kaplamalı elektronik kart, uygun kurulum şartlarının yerini almaz.
Motor ve montaj uyumu
K1 gövdenin temel ölçüleri 210 × 75 × 168 mm olarak listelenir. Kablo bağlantıları ve soğutma için gereken ek boşluklar ayrıca ayrılır. Motor etiketindeki gerilim, güç ve akım değerleri ile yük karakteristiği birlikte kontrol edilmelidir. Üretici tablolarındaki akım değerleri ilgili besleme ve çalışma koşullarıyla birlikte değerlendirilir.
Teklif için gerekli bilgiler
134U7713 sipariş kodunu, istediğiniz adedi, motor etiketini, kullanılacak haberleşme altyapısını ve gerekli panel/hafıza modülü aksesuarlarını iletin. Mevcut cihaz değişiminde eski cihazın tam kodunu da ekleyin. Güncel fiyat, tedarik süresi ve teslim kapsamı teklif aşamasında bildirilir.
Sık sorulan sorular
Bu kod hangi haberleşmeyi içerir?
A0 kontrol kartı PROFIBUS DP seçeneğini tanımlar. Tam sipariş kodu FC-280PK55T4E20H1BXCXXXSXXXXA0 şeklindedir.
LCP ekran ve hafıza modülü dahil mi?
Hayır. Danfoss FC 280 için bu parçaların aksesuar olarak ayrıca sipariş edilmesini belirtir.
Dahili fren kıyıcı ile birlikte direnç de gelir mi?
Dahili fren kıyıcı, harici fren direncinin dahil olduğu anlamına gelmez. Uygun direnç uygulamaya göre ayrıca seçilir.
Aynı güçteki başka FC 280 ile bire bir aynı mı?
Kontrol kartı, RFI filtresi, gerilim, gövde ve diğer opsiyonlar da eşleşmelidir. Seçim ürün koduyla yapılır.
Nasıl teklif isteyebilirim?
134U7713 kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134U7713 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 134U7713 resmi ürün sayfası. Görsel, Danfoss ürün sayfasındaki ilgili FC 280 gövde fotoğrafı esas alınarak hazırlanmıştır. LCP panel ve hafıza modülü teslimata dahil değildir.
