Danfoss 134U5390 VLT Decentral Drive FCD 302 1,5 kW 380–480 V IP66 PROFIBUS DP Dağıtık Motor Sürücüsü
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134U5390.
Danfoss 134U5390 – FCD 302 • 1,5 kW / 2 HP • 380–480 V • IP66 • MF1 • PROFIBUS DP • 24 VDC yedek giriş
Danfoss 134U5390, VLT Decentral Drive FCD 302 serisinin 1,5 kW / 2 HP gücünde, üç faz 380–480 V AC beslemeli dağıtık motor sürücüsüdür. B66 siyah gövdesi üretici tarafından IP66/NEMA4X olarak tanımlanır. MF1 gövdeli bu sipariş kodu komple küçük bağımsız ünite, H1 RFI filtresi, fren kıyıcı ve mekanik fren kontrolü, PROFIBUS DP seçeneği ve 24 VDC yedek besleme girişi içerir. Şebeke tarafı servis anahtarı bu konfigürasyonda yer alır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134U5390 |
| Seri | VLT Decentral Drive FCD 302 |
| Tam model kodu | FCD302P1K5T4B66H1S1EMECXXXXXA0BXXXXXXD0 |
| Nominal güç | 1,5 kW / 2 HP |
| Şebeke beslemesi | T4 — Üç faz 380–480 V AC |
| Gövde / koruma | B66 — Standart siyah, IP66 / NEMA4X |
| Gövde boyutu | MF1 |
| Donanım | 1 — Komple küçük bağımsız ünite |
| RFI filtresi | H1 — RFI Class A1/C2 |
| Fren seçeneği | S — Fren kıyıcı ve mekanik fren kontrolü |
| Montaj braketi | E — Düz braket |
| Bağlantı dişleri | M — Metrik |
| Servis anahtarı | E — Şebeke tarafında servis anahtarı |
| Ekran bağlantısı | C — Ekran konektörü mevcut; LCP panel ile aynı değildir |
| A opsiyonu | A0 — PROFIBUS DP |
| B opsiyonu | BX — B opsiyonu yok |
| D opsiyonu | D0 — 24 VDC yedek besleme girişi |
| Sensör fişleri | X — Yok |
| Motor fişi | X — Yok |
| Şebeke fişi | X — Yok |
| Fieldbus fişi | X — Yok |
| EAN | 5710108014186 |
| Net ağırlık | 8,65 kg |
| Brüt ağırlık | 9,315 kg |
Motora yakın dağıtık sürücü düzeni
FCD 302, dağıtık sürücü mimarisinde motorun yakınında konumlandırılabilen bir frekans konvertörüdür. 134U5390 için üreticinin verdiği donanım seçimi komple küçük bağımsız ünite ve gövde MF1 olarak listelenir. Montaj yeri, motor bağlantısı ve uygulamanın çevre koşulları tam sipariş koduna göre değerlendirilir.
Haberleşme seçeneği ve PLC eşleştirmesi
Bu ürün A0 PROFIBUS DP seçeneğine sahiptir. PLC haberleşme yapısı, kullanılacak cihaz tanım dosyası ve parametreler devreye alma kapsamında eşleştirilir. Haberleşme seçeneğinin bulunması, fieldbus bağlantı fişinin de dahil olduğu anlamına gelmez; bu kodun Fieldbus Plug alanı X olarak listelenmiştir.
Servis anahtarı, ekran ve bağlantılar
E seçimi, şebeke tarafına yerleştirilen servis anahtarını tanımlar. C ekran konektörü bir bağlantı olanağıdır; ürüne LCP ekranın dahil olduğu iddiası değildir. Sensör, motor, şebeke ve fieldbus fişleri X olarak listelendiğinden ihtiyaç duyulan bağlantı aksesuarları teklif aşamasında ayrıca belirlenir.
Frenleme ve 24 VDC yedek giriş
S fren seçeneği fren kıyıcı ve mekanik fren kontrolünü tanımlar. Uygulama için harici fren direnci veya motor freni gerekmesi halinde bunlar ayrıca değerlendirilir. D0, 24 VDC yedek besleme girişini belirtir; harici 24 VDC güç kaynağının teslim edildiği anlamına gelmez. Fren ve yedek besleme bağlantıları üreticinin ilgili şemasına göre planlanır.
Koruma sınıfı ve montaj ayrıntıları
IP66/NEMA4X, Danfoss ürün tablosundaki B66 gövde tanımıdır. Koruma koşullarının kurulumda korunması; uygun kablo girişleri, contalar, kapakların doğru kapatılması ve montaj talimatlarına uyulmasına bağlıdır. Metrik bağlantılar ve düz braket seçimi bu sipariş kodunun parçasıdır. MF1 ve MF2 gövdelerin montaj ölçüleri aynı kabul edilmemelidir.
Teklif için gerekli bilgiler
134U5390 sipariş kodu, istenen adet, motor etiketi, mevcut sürücü kodu, PLC/haberleşme bilgileri, montaj koşulları ve gerekli panel/fiş aksesuarları iletilmelidir. Yeni kurulum veya mevcut cihaz değişimi olması, doğru ürün ve bağlantı kapsamının belirlenmesini sağlar. Güncel fiyat ve tedarik süresi teklif ile bildirilir.
Sık sorulan sorular
Bu ürün kodu hangi konfigürasyonu tanımlar?
134U5390, FCD302P1K5T4B66H1S1EMECXXXXXA0BXXXXXXD0 modelidir. Güç 1,5 kW, gövde MF1, haberleşme seçeneği PROFIBUS DP ve anahtar seçimi E — Şebeke tarafında servis anahtarı şeklindedir.
LCP kontrol paneli dahil mi?
Üretici ekran alanını C — With display connector olarak listeler. Bu bir ekran bağlantısını tanımlar; LCP panelin dahil olduğu anlamına gelmez. Gerekli panel ve kablo teklifinizde ayrıca belirtilmelidir.
Haberleşme seçeneği varsa bağlantı fişi de dahil mi?
Hayır. A opsiyonu ile Fieldbus Plug ayrı seçimlerdir. Bu kodun fieldbus, sensör, motor ve şebeke fişleri X olarak listelenmiştir.
Nasıl teklif isteyebilirim?
134U5390 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine göndererek fiyat, teslim süresi ve aksesuar kapsamı için teklif isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134U5390 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

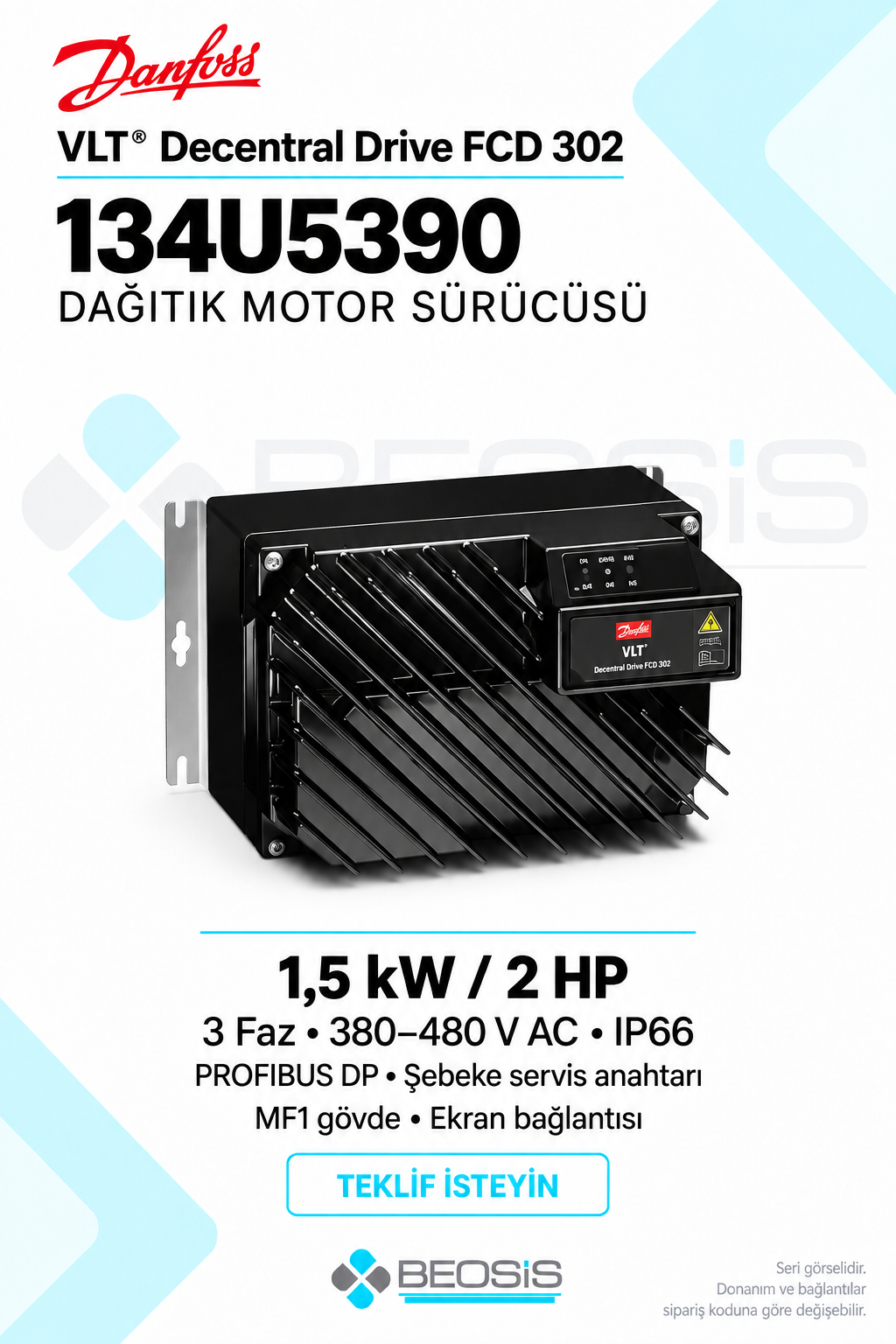

Teknik kaynak: Danfoss 134U5390 resmi ürün sayfası. Görsel, Danfoss ürün sayfasındaki FCD 302 seri fotoğrafı esas alınarak hazırlanmıştır. Gövde boyutu, anahtar ve bağlantı donanımı tam sipariş koduna göre değerlendirilir.
