Danfoss 134U3784 VLT HVAC Drive FC 102 250 kW 380–480 V IP54 Grafik Panelli + USB Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134U3784.
Danfoss 134U3784 – VLT HVAC Drive FC 102 250 kW 380–480 V IP54
Danfoss 134U3784, 250 kW / 350 HP güç sınıfında, üç faz 380–480 V AC beslemeli VLT HVAC Drive FC 102 frekans konvertörüdür. IP54 koruma sınıfı, D2H gövde ve grafik panelli + usb konfigürasyonuyla sunulur. Safe Stop ve RFI sınıfı A1 (C2) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 134U3784 |
| Seri | VLT HVAC Drive FC 102 |
| Tam model kodu | FC-102N250T4E5MH4TLC7XXSXXXXA0BXCXXXXD0 |
| Nominal güç | 250 kW / 350 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP54 — IP54/Type 12+main shield |
| Gövde | D2H |
| RFI filtresi | H4 — RFI sınıfı A1 (C2) |
| Fren / güvenli duruş | T — Safe Stop |
| Lokal kontrol paneli | L — Grafik Panelli + USB |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | 7 — Şebeke sigortası |
| A opsiyonu | A0 — PROFIBUS DP MCA 101 |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 1060 × 420 × 378 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| A/B opsiyonlu derinlik | 378,0 mm |
| Panel bağlantısı | Grafik LCP + USB |
| EAN | 5710107997954 |
| Net ağırlık | 120 kg |
| Brüt ağırlık | 135 kg |
| Üretici hacim bilgisi | 370,188 dm³ |
HVAC motor hız kontrolü
VLT HVAC Drive FC 102, ısıtma, havalandırma ve iklimlendirme tesislerindeki uygun fan ve pompa motorlarının hız kontrolünde kullanılır. 134U3784 kodlu 250 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
USB bağlantılı grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Üretici konfigürasyonundaki T kodu Safe Stop özelliğini belirtir. Safe Stop işlevi, ilgili terminal bağlantıları ve üreticinin devreye alma adımlarıyla uygulanır; tesisin güvenli duruş tasarımıyla birlikte değerlendirilmelidir. Bu konfigürasyonda fren kıyıcı belirtilmemiştir.
Haberleşme ve opsiyonlar
A0 kodlu PROFIBUS DP MCA 101 haberleşme opsiyonu bu ürün konfigürasyonunda bulunur. PLC ağıyla bağlantı planlanırken protokol, sürücü parametreleri ve sistemde kullanılacak tanımlama dosyaları birlikte kontrol edilir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır. Şebeke opsiyonu 7, sigorta donanımını belirtir. Seri fotoğrafındaki diğer şebeke aksesuarları bu kod için ayrıca varsayılmamalıdır.
Gövde, montaj ve EMC
IP54 koruma sınıfındaki D2H gövdenin temel boyutları 1060 × 420 × 378 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi RFI sınıfı A1 (C2) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
134U3784, FC-102N250T4E5MH4TLC7XXSXXXXA0BXCXXXXD0 konfigürasyonunu tanımlar. Grafik Panelli + USB; Safe Stop; IP54 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli + USB lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 102 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
134U3784 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134U3784 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

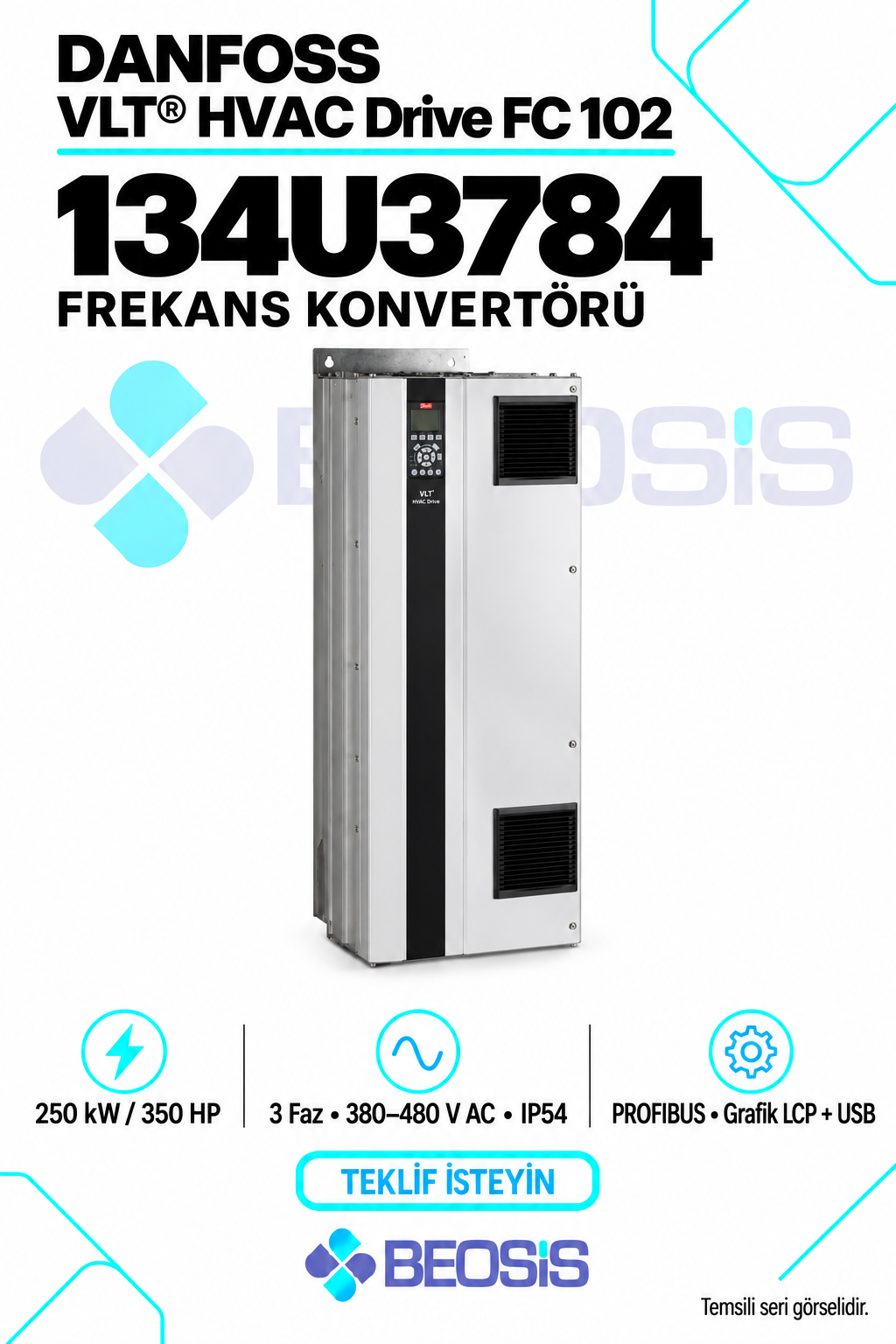

Teknik kaynak: Danfoss 134U3784 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
