Danfoss 134U3019 VLT Midi Drive FC 280 22 kW 380–480 V IP20 Modbus Motor Hız Kontrol Cihazı – Panelsiz
info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz.
Teklif talebinizde 134U3019 ürün kodunu, istediğiniz adedi ve motor bilgilerini belirtiniz. Güncel fiyat, tedarik durumu, teslim süresi ve aksesuar kapsamı teklif aşamasında teyit edilir.

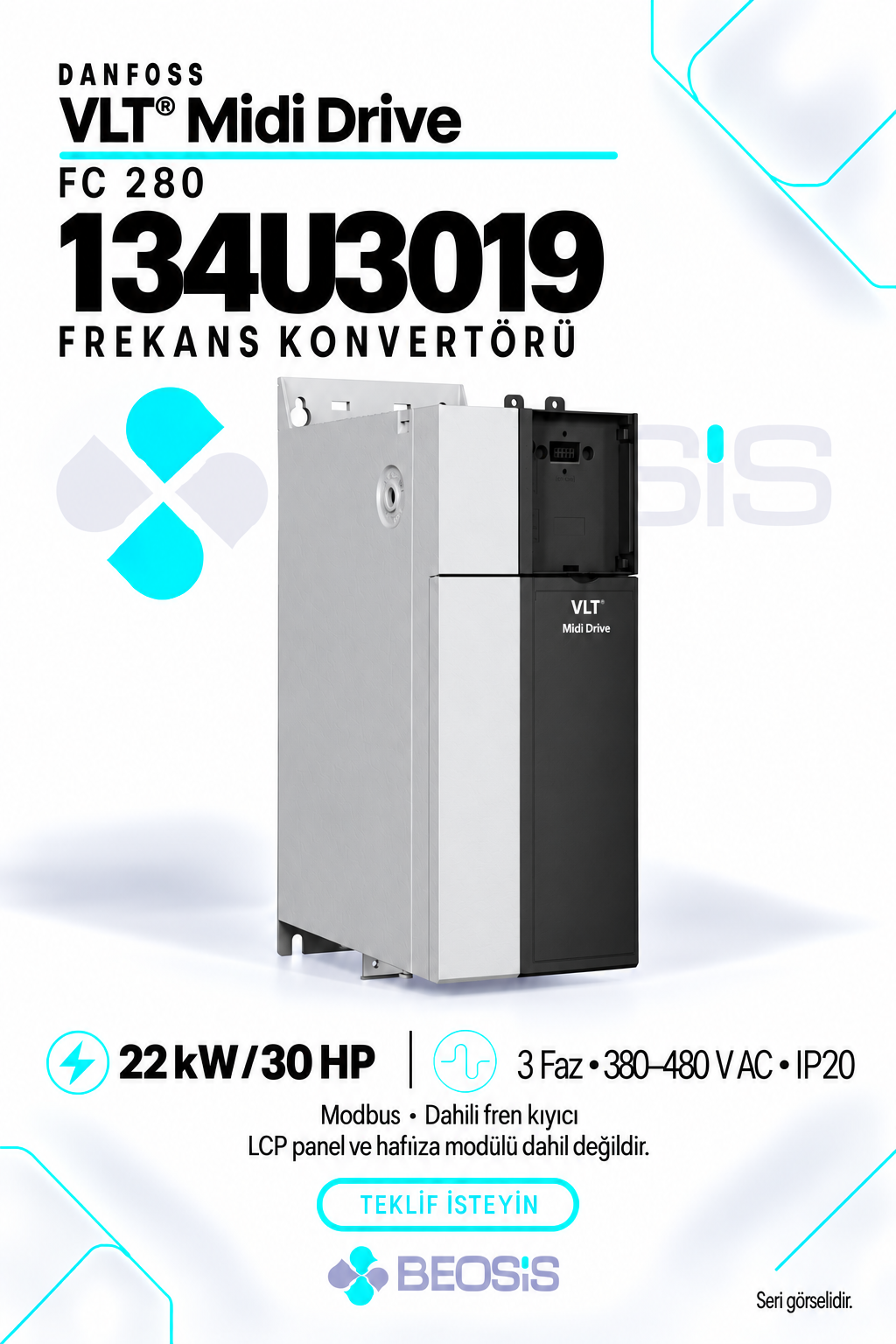

Danfoss 134U3019 VLT® Midi Drive FC 280 – 22 kW, Modbus, panelsiz
Danfoss 134U3019, motor hızının uygulamaya göre ayarlanması için kullanılan 22 kW / 30 HP güç sınıfında bir frekans konvertörüdür. 3 faz 380–480 V AC beslemeli bu yapılandırma, IP20 / şasi korumasına ve K5 gövdeye sahiptir. Tam sipariş kodu FC-280P22KT4E20H2BXCXXXSXXXXAX şeklindedir.
Bu modelde dahili fren kıyıcı, kaplamalı elektronik kart ve Modbus özellikli standart kontrol kartı bulunur. LCP kontrol paneli ve hafıza modülü teslimat kapsamına dahil değildir. İhtiyaç duyulan panel ve hafıza modülü, uyumluluğu kontrol edilerek ayrıca seçilmelidir.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Marka / Seri | Danfoss / VLT® Midi Drive FC 280 |
| Ürün kodu | 134U3019 |
| Tam sipariş kodu | FC-280P22KT4E20H2BXCXXXSXXXXAX |
| Güç sınıfı | 22 kW / 30 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP20 / şasi |
| RFI / EMC | H2 – EMC kategori C3 (200/400 V) |
| Fren kıyıcı | B – Dahili fren kıyıcı |
| LCP kontrol paneli | X – Ekran / LCP panel dahil değildir |
| Hafıza modülü | Dahil değildir; aksesuar olarak ayrıca seçilir |
| Elektronik kart | C – Kaplamalı PCB |
| Kontrol kartı / Haberleşme | AX – Modbus özellikli standart kontrol kartı |
| Gövde boyutu | K5 |
| Ölçüler (yükseklik × genişlik × derinlik) | 410 × 150 × 245 mm |
| Şebeke opsiyonu / Uyarlama | Şebeke opsiyonu yok; A ve B uyarlaması yok |
| Yazılım / Dil paketi | SXXX – standart sürüm / standart dil paketi |
| Net / Brüt ağırlık | 11,22 kg / 12,36 kg |
| EAN | 5710107990382 |
Modbus ile kontrol ve sistem entegrasyonu
AX kodlu standart kontrol kartı, Modbus haberleşme gereksinimi bulunan sistemler için değerlendirilir. Sürücünün kontrol komutları, hız referansı ve izleme bilgileri için haberleşme ayarları proje ile birlikte belirlenmelidir. PLC veya otomasyon sistemiyle bağlantı kurulurken adresleme, iletişim parametreleri ve kullanılacak kontrol yöntemi üretici dokümanları üzerinden kontrol edilmelidir.
Panelsiz yapılandırma ve aksesuar seçimi
Ürün kodundaki X ekran seçimi, LCP panelin dahil olmadığını belirtir. Danfoss ayrıca FC 280 ile hafıza modülünün standart olarak verilmediğini bildirir. Yerel kullanım, devreye alma veya parametre aktarımı için panel ve hafıza modülü ihtiyacınızı teklif talebinde belirtiniz. Uyumlu aksesuar seçimi, mevcut cihazın tam tip kodu ve yapılacak işlemle birlikte değerlendirilir.
Dahili fren kıyıcı ve pano planlaması
Dahili fren kıyıcı bulunması, fren direncinin de ürünle birlikte verildiği anlamına gelmez. Fren direnci gereksinimi ve seçimi; yükün ataletine, duruş süresine ve çalışma çevrimine göre ayrıca incelenmelidir. IP20 / şasi koruması için uygun pano, havalandırma, kablo güzergâhı ve montaj boşlukları planlanmalıdır. Kaplamalı PCB, uygun pano ve ortam koşulları gereksinimini ortadan kaldırmaz.
Sipariş ve devreye alma öncesi kontrol
- Motor uyumu: Motor etiketindeki gerilim, akım ve güç değerlerini sürücünün üretici teknik verileriyle karşılaştırınız.
- Şebeke: Bu ürün üç fazlı 380–480 V AC besleme içindir; farklı gerilim sınıflarıyla karıştırılmamalıdır.
- EMC ve kablolama: H2 filtreli yapılandırma için ekranlama, topraklama ve motor kablosu uygulamalarını Danfoss montaj talimatlarına göre belirleyiniz.
- Montaj alanı: K5 gövdenin 410 × 150 × 245 mm ölçülerine ek olarak gerekli bağlantı ve havalandırma alanını ayırınız.
- Aksesuarlar: LCP panel, hafıza modülü, fren direnci ve diğer harici parçaları ihtiyaca göre ayrıca belirtiniz.
Sık sorulan sorular
Bu üründe ekran var mı?
Hayır. 134U3019 kodlu bu yapılandırma panelsizdir; LCP ekranı ayrıca seçilir.
Modbus desteği var mı?
Evet. Üretici kaydında AX kontrol kartı, Modbus özellikli standart kontrol kartı olarak belirtilmiştir.
Teklif için hangi bilgiler gerekir?
Ürün kodu, adet, motor etiket fotoğrafı, besleme bilgisi ve istediğiniz aksesuarları paylaşabilirsiniz. Mevcut sürücü değiştirilecekse tam tip kodunu da ekleyiniz.
