Danfoss 134H5183 VLT HVAC Drive FC 102 7,5 kW 525–690 V IP20 Grafik Panelli Motor Hız Kontrol Cihazı

Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 134H5183.

Danfoss 134H5183 – VLT HVAC Drive FC 102 7,5 kW 525–690 V IP20

Danfoss 134H5183, 7,5 kW / 10 HP güç sınıfında, üç faz 525–690 V AC beslemeli VLT HVAC Drive FC 102 frekans konvertörüdür. IP20 koruma sınıfı, A3 gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı + Safe Stop ve RFI sınıfı A1 (C2) özellikleri bu sipariş koduna aittir.

Teknik özellikler ve ürün bilgileri

HVAC motor hız kontrolü

VLT HVAC Drive FC 102, ısıtma, havalandırma ve iklimlendirme tesislerindeki uygun fan ve pompa motorlarının hız kontrolünde kullanılır. 134H5183 kodlu 7,5 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.

Panel ve teslim kapsamı

Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.

Frenleme ve duruş konfigürasyonu

Üretici konfigürasyonundaki U kodu Fren kıyıcı + Safe Stop özelliğini belirtir. Safe Stop işlevi, ilgili terminal bağlantıları ve üreticinin devreye alma adımlarıyla uygulanır; tesisin güvenli duruş tasarımıyla birlikte değerlendirilmelidir. Fren kıyıcı mevcuttur; gerekli fren direnci uygulamaya göre ayrıca seçilir.

Haberleşme ve opsiyonlar

A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 102 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir.

Gövde, montaj ve EMC

A3 gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 268 × 130 × 205 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi RFI sınıfı A1 (C2) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.

Motor ve şebeke eşleştirmesi

Üretici bu gerilim varyantı için güç/akım eşleştirmesi uyarısı verir. 525–550 V, 575 V ve 690 V değerleri teknik tabloda ayrı gösterilmiştir. Seçim gerçek şebeke gerilimi, motor etiket akımı, yük ve çalışma koşullarıyla doğrulanmalıdır.

Teklif için gerekli bilgiler

Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.

Sık sorulan sorular

Bu kodla hangi ürün teslim edilir?
134H5183, FC-102P7K5T7E20H4UGCXXXSXXXXAXBXCXXXXDX konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı + Safe Stop; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.

Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.

Aynı güçteki başka FC 102 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.

Nasıl fiyat teklifi alabilirim?
134H5183 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.

Beosis Store’dan teklif isteyin

Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 134H5183 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

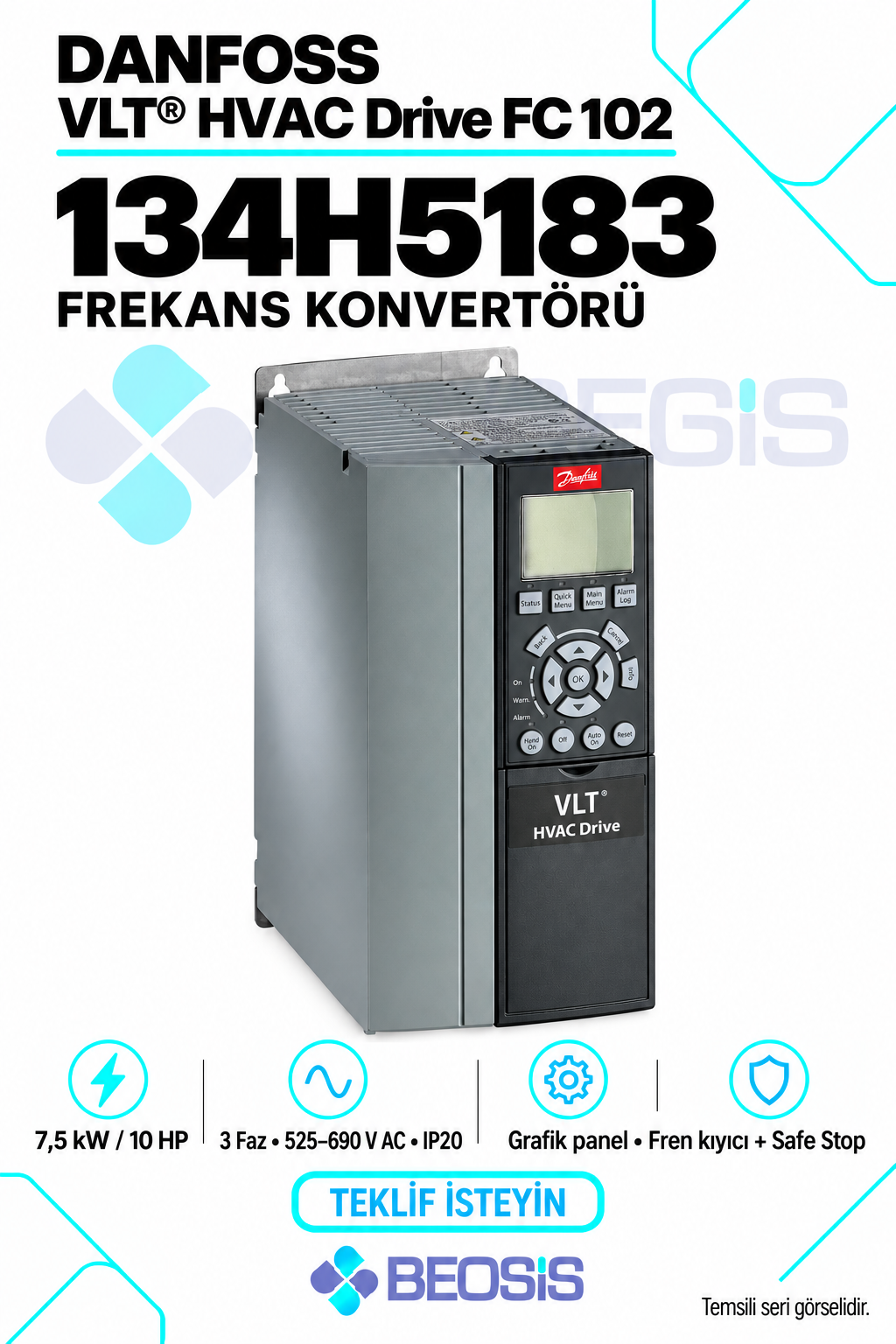

Teknik kaynak: Danfoss 134H5183 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
