Danfoss 132N1382 VACON NXP 132 kW LO İnverter Modülü Sıvı Soğutmalı IP00

Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 132N1382.

Danfoss 132N1382 – VACON NXP 132 kW LO İnverter Modülü – 261 A – CH05

Danfoss 132N1382, VACON NXP sıvı soğutmalı güç modülü ailesinde 261 A tip akımı ve CH05 kasayla listelenir. Üretici bu INU modülü için 132 kW LO / 110 kW HO güç ve 237 A NO / 174 A HO sürekli akım değerleri verir. Nikel kaplı soğutma elemanı, IP00 yapı, alfanümerik panel ve dahili şarj devresi bulunmayan I elektriksel yapı konfigürasyona dahildir. Tam tip kodu NXP02615-A0T0IPV-A1A2000000 şeklindedir.

Teknik özellikler ve ürün bilgileri

Uygulama ve sistemin parçası olarak seçim

Bu konfigürasyon INU inverter modülüdür. DC bara beslemesi, ön şarj, pano koruması ve motor tarafı proje kapsamında birlikte değerlendirilir. Modül, doğrultucu ve şarj donanımı dahil eksiksiz bir AC şebeke sürücüsü paketi olarak kabul edilmemelidir.

Gerilim ve akım değerlerinin yorumu

Üretici gerilim alanı 380 – 500 Vac (465-800 Vdc) şeklindedir. INU elektriksel yapı için DC bara sınıfı 465–800 V DC olarak değerlendirilir; AC değer bir doğrudan AC şebeke giriş bağlantısı talimatı değildir. 261 A tip kodundaki sınıftır; sürekli akım alanları NO 237 A ve HO 174 A değerlerini verir. Motor seçimi güç etiketi kadar gerilim, sürekli akım ve aşırı yük çevrimiyle birlikte yapılmalıdır.

Ön şarj ve DC devre elemanları

I kodu dahili şarj devresinin bulunmadığını açıkça belirtir. DC baranın uygun haricî ön şarj düzeni, koruma elemanları ve bağlantı sırası ilgili üretici kılavuzlarına göre projelendirilir. Fren kıyıcı bulunmaz. Sistem için gereken diğer DC bileşenleri bu ürün koduna kendiliğinden dahil kabul edilmemelidir.

Sıvı soğutma ve pano yerleşimi

CH05 kasa boyutları 246 × 553 × 264 mm’dir. P seçimi nikel kaplı soğutma elemanı olan sıvı soğutmalı mekanik yapıyı belirtir. Soğutma sıvısı, debi, sıcaklık, basınç ve bağlantılar ilgili kasa kılavuzuna göre seçilir; kaynak kaydında yer almayan sayısal soğutma koşulları bu sayfada varsayılmamıştır. IP00 modül, uygun pano ve temas koruması içinde kullanılmak üzere değerlendirilir.

Panel, kartlar ve yazılım

Alfanümerik kontrol paneli, OPT-A1 temel I/O ve OPT-A2 röle kartı listelenir. C, D ve E yuvaları kartsızdır. V kart yapısı doğrudan bağlantı ve vernikli PCB anlamına gelir. NXP sistem yazılımı bulunur; özel uygulama ve özel yazılım lisansı seçilmemiştir. Kart kılavuzları ve uygulama sürümü, devreye alma projesiyle birlikte eşleştirilir.

Teklif için gerekli bilgiler

132N1382 kodu, adet, DC kaynak/yük veya motor bilgileri, pano düzeni, soğutma altyapısı ve mevcut cihazın tam etiketini info@beosis.com.tr adresine iletin. Teslim kapsamı, tamamlayıcı DC donanımı ve yazılım konfigürasyonu teklif sırasında belirlenir.

Sık sorulan sorular

Sıvı soğutmalı mı?
Evet. P mekanik seçiminde nikel kaplı soğutma elemanı belirtilir.

Dahili ön şarj var mı?
Hayır. I elektriksel yapı INU, no charging circuit olarak listelenir; uygun haricî düzen gerekir.

Bu ürünün görevi nedir?
DC bara üzerinden çalışan INU inverter modülü konfigürasyonudur.

Koruma sınıfı nedir?
IP00; uygun pano ve temas koruması proje kapsamında sağlanmalıdır.

Fren kıyıcı var mı?
Hayır. Üretici No Brake (0) olarak listeler.

Nasıl teklif istenir?
132N1382 kodu, adet ve uygulama bilgileriyle info@beosis.com.tr adresine yazın.

Beosis Store’dan teklif isteyin

Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 132N1382 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

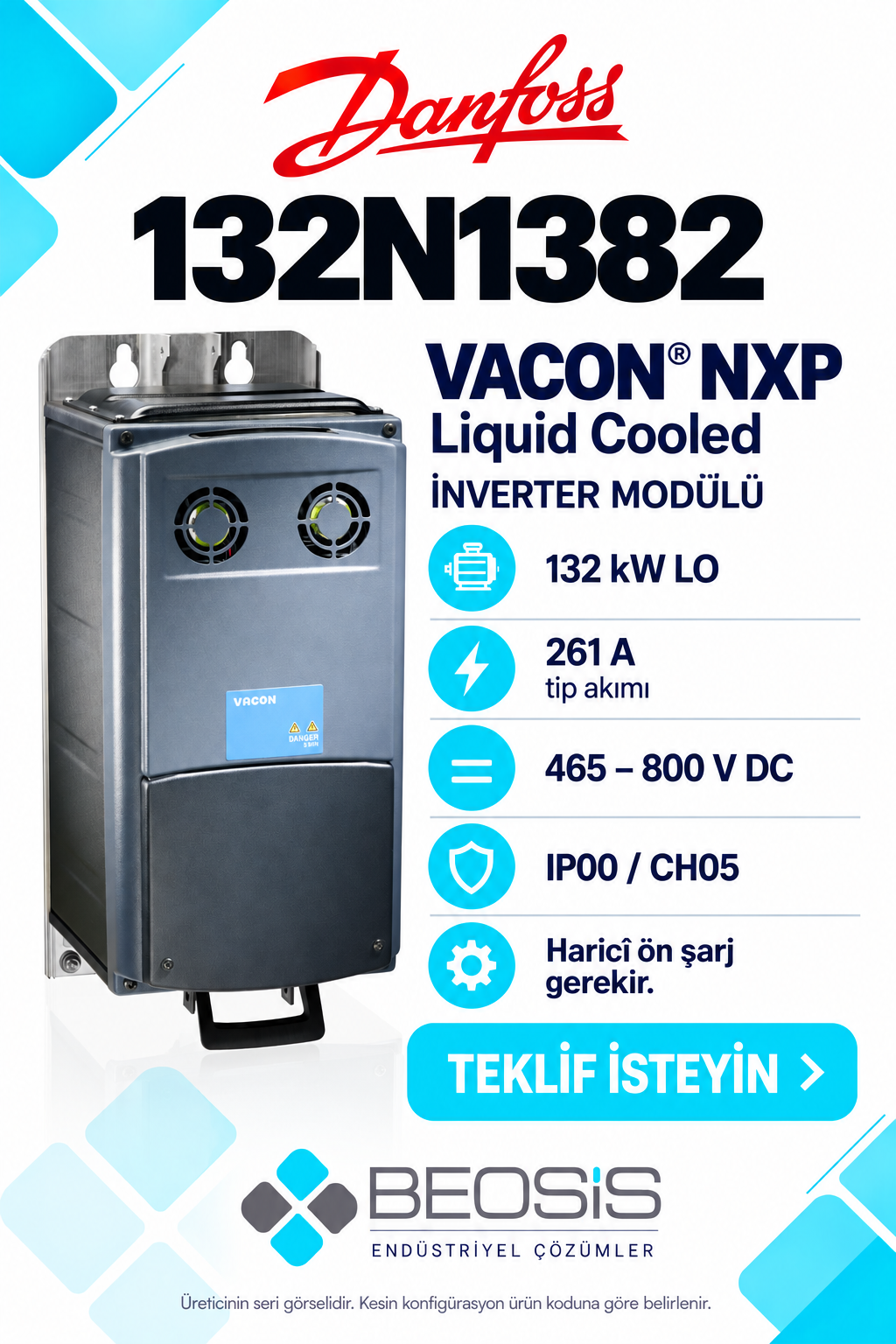

Teknik kaynak: Danfoss 132N1382 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NX Liquid Cooled Drives User Manual · VACON® NX IO Boards User Manual · VACON NXP and VACON NXC Selection Guide - US English. Görsel, üreticinin ilgili sıvı soğutmalı kasa için kullandığı seri fotoğrafıdır. Kontrol ünitesi, bağlantılar, yazılım ve teslim kapsamı tam ürün koduna göre belirlenir.
