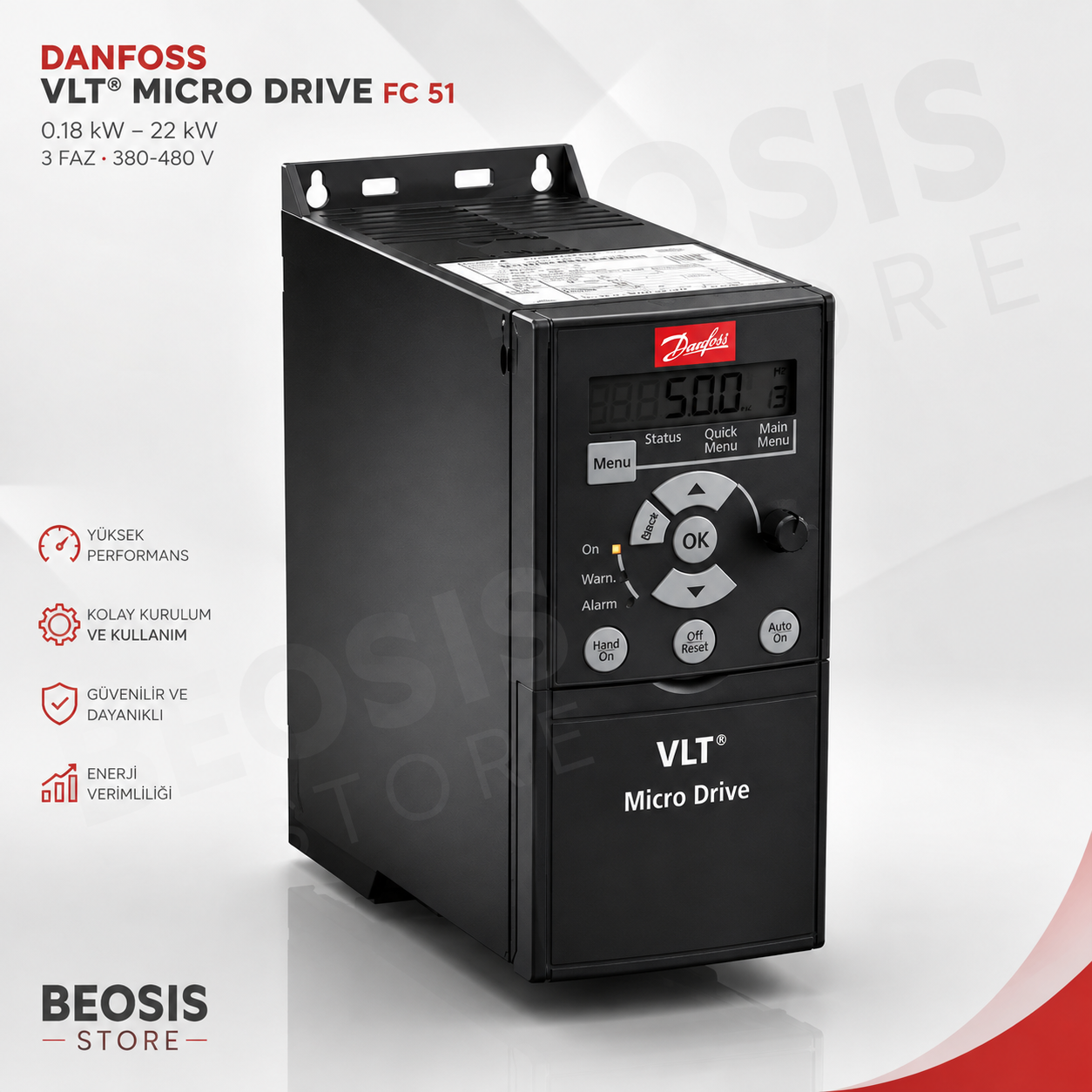

Danfoss VLT® Micro Drive FC 51 – 132F0061 – 22 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0061
Model / Type Code: FC-051P22KT4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 22 kW
Motor Gücü: 30 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 42,5 A
Kasa Boyutu: M5
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Kesici / Brake Chopper: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli (LCP): Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0061 VLT® Micro Drive FC 51, 22 kW / 30 HP trifaze AC motorların hız, tork ve proses kontrolü için geliştirilmiş, 3 faz 380-480 V beslemeli endüstriyel frekans konvertörüdür.

FC-051P22KT4E20H3BXCXXXSXXX konfigürasyonu; 22 kW motor gücü, 42,5 A nominal çıkış akımı, M5 kasa, IP20 muhafaza, H3 RFI filtre, dahili fren kesici ve kaplamalı PCB özelliklerini bir araya getirir.

Danfoss VLT® Micro Drive FC 51'in kompakt yapısı, 22 kW gibi yüksek bir güç seviyesinde dahi pano alanının verimli kullanılmasına yardımcı olur. VVC+ motor kontrol teknolojisi sayesinde değişken yük koşullarında motor hızının ve çalışma karakteristiğinin hassas şekilde kontrol edilmesi mümkündür.

Standart RS-485 haberleşme altyapısı ve Modbus RTU protokolü sayesinde PLC, HMI, SCADA ve BMS sistemlerine entegre edilebilir.

22 kW güç kapasitesi sayesinde büyük konveyörler, pompalar, fanlar, mikserler, karıştırıcılar, proses makineleri ve endüstriyel üretim hatlarında güçlü bir değişken hızlı motor kontrol çözümü sunar.

TEMEL TEKNİK ÖZELLİKLER

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 ürün ailesi

P22K: 22 kW nominal motor gücü

T4: 3 faz 380-480 VAC besleme sınıfı

E20: IP20 / şasi muhafaza

H3: RFI filtre konfigürasyonu

B: Dahili fren kesici / brake chopper

X: Lokal kontrol paneli dahil değildir

C: Kaplamalı elektronik kart

XXX: Standart donanım konfigürasyonu

SXXX: Standart yazılım konfigürasyonu

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 22 kW

Motor Gücü: 30 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Nominal Çıkış Akımı: 42,5 A

Motor Çıkışı: 3 faz AC, değişken gerilim ve değişken frekans

Aşırı Yük Kapasitesi: %150 / 1 dakika

Kalkış Momenti: %150

22 kW güç sınıfı ve 42,5 A nominal çıkış kapasitesi sayesinde 400 V sınıfındaki uygun trifaze asenkron motorların değişken hızlı kontrolünde kullanılabilir.

FREKANS VE HIZ KONTROLÜ

Motor Kontrol Metodu: VVC+ / U/f

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

VVC+ VEKTÖR MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) motor kontrol teknolojisi, motorun hız ve yük davranışının hassas şekilde kontrol edilmesine yardımcı olur.

Değişken yük altında çalışan motorlarda hızın daha kararlı tutulması, mekanik sistemin kontrollü çalışması ve proses performansının iyileştirilmesi açısından önemli avantaj sağlar.

Özellikle konveyör, mikser, karıştırıcı ve değişken yük karakteristiğine sahip endüstriyel makinelerde VVC+ kontrol teknolojisinden yararlanılabilir.

U/f MOTOR KONTROLÜ

FC 51 aynı zamanda klasik U/f – Gerilim/Frekans motor kontrol yöntemini destekler.

U/f kontrol, hassas tork kontrolünün gerekli olmadığı genel amaçlı değişken hızlı motor uygulamalarında kullanılabilir.

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış Sayısı: 1 adet

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, PLC analog çıkışı, basınç transmitteri, debi transmitteri veya farklı proses cihazlarından hız ve proses referansı alınabilir.

Programlanabilir analog çıkış üzerinden motor akımı, çıkış frekansı veya diğer sürücü çalışma değerleri otomasyon sistemlerine aktarılabilir.

DİJİTAL GİRİŞ VE ÇIKIŞLAR

Dijital Giriş: Programlanabilir dijital kontrol girişleri

Röle Çıkışı: Programlanabilir röle fonksiyonu

Dijital girişler start, stop, reset, yön değiştirme, jog, preset referans ve farklı programlanabilir sürücü fonksiyonlarında kullanılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss VLT® Micro Drive FC 51 üzerinde RS-485 seri haberleşme altyapısı bulunur.

Haberleşme Protokolü: Modbus RTU

Fiziksel Arayüz: RS-485

PLC Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Modbus RTU haberleşmesi üzerinden sürücü merkezi otomasyon sisteminden kontrol edilebilir.

Start/stop komutu, çalışma yönü ve hız referansı haberleşme üzerinden gönderilebilir. Motor frekansı, motor akımı, sürücü çalışma durumu ve alarm bilgileri PLC veya SCADA sistemi tarafından takip edilebilir.

PID PROSES KONTROLÜ

FC 51'in dahili PID kontrol fonksiyonu uygun proses uygulamalarında motor hızının geri besleme değerine göre otomatik olarak değiştirilmesini sağlar.

Basınç, debi veya benzeri proses sinyalleri analog giriş üzerinden sürücüye alınabilir.

Bu yapı özellikle pompa ve fan sistemlerinde proses ihtiyacına göre motor hızının değiştirilmesine ve enerji tüketiminin azaltılmasına yardımcı olabilir.

FREN KESİCİ / BRAKE CHOPPER

Danfoss 132F0061 konfigürasyonunda dahili fren kesici bulunmaktadır.

Fren kesici, motorun yavaşlaması sırasında oluşan rejeneratif enerjinin uygun harici fren direncine aktarılmasına olanak sağlar.

Bu özellik yüksek ataletli yüklerin kısa sürede durdurulması gereken uygulamalarda özellikle önemlidir.

Konveyör, mikser, karıştırıcı ve hızlı çevrimli endüstriyel makinelerde uygun fren direnciyle birlikte dinamik frenleme uygulanabilir.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

H3 RFI filtre elektromanyetik girişimlerin azaltılmasına yardımcı olur.

İstenen EMC performansının elde edilmesi için uygun ekranlı motor kablosu, düşük empedanslı topraklama, doğru ekran sonlandırması ve uygun güç/kontrol kablosu yerleşimi uygulanmalıdır.

KAPLAMALI PCB

PCB Tipi: Kaplamalı PCB

Elektronik kart üzerindeki koruyucu kaplama; nem, toz ve endüstriyel ortam koşullarının elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

Bu özellik sürücünün endüstriyel pano uygulamalarındaki dayanıklılığını artıran önemli bir donanım özelliğidir.

LOKAL KONTROL PANELİ

FC-051P22KT4E20H3BXCXXXSXXX konfigürasyonunda LCP standart olarak dahil değildir.

Kontrol paneli ihtiyaç halinde ayrıca sipariş edilebilir.

132B0100 – LCP 11: Nümerik lokal kontrol panelidir. Parametre ayarı, durum görüntüleme, manuel/otomatik kontrol, alarm reset ve parametre kopyalama işlemlerinde kullanılabilir.

132B0101 – LCP 12: Entegre potansiyometreli lokal kontrol panelidir. Motor hızının sürücü üzerinden lokal olarak ayarlanması gereken uygulamalarda avantaj sağlar.

132B0102 – LCP Uzaktan Montaj Kiti: Lokal kontrol panelinin pano kapağına taşınmasına imkan sağlar.

STANDART KONTROL FONKSİYONLARI

Motor Kontrolü: VVC+ ve U/f

PID Proses Kontrolü: Desteklenir

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Minimum Frekans: Programlanabilir

Maksimum Frekans: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı enerji tasarruf fonksiyonları

Seri Haberleşme: RS-485

Haberleşme Protokolü: Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

Kontrol Elektroniği Hata İzleme: Var

MEKANİK VE MONTAJ ÖZELLİKLERİ

Kasa Boyutu: M5

Yaklaşık Yükseklik: 335 mm

Yaklaşık Genişlik: 165 mm

Yaklaşık Derinlik: 248 mm

Koruma Sınıfı: IP20

Montaj Şekli: Elektrik panosu içerisinde dikey montaj

Soğutma: Fanlı soğutma

Montaj sırasında sürücünün soğutma havasının serbest dolaşabilmesi için üretici tarafından belirtilen minimum üst ve alt montaj boşluklarına dikkat edilmelidir.

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Muhafaza: IP20 / Şasi

Elektronik Kart: Kaplamalı PCB

Soğutma: Fanlı

Montaj Ortamı: Elektrik panosu

Yüksek ortam sıcaklığı, yüksek rakım, yüksek anahtarlama frekansı veya özel montaj koşullarında üreticinin derating kriterleri dikkate alınmalıdır.

UYGULAMA ALANLARI

Konveyör Sistemleri – Büyük taşıma ve üretim hatlarında değişken hızlı motor kontrolü

Pompa Sistemleri – Debi ve basınç ihtiyacına göre 22 kW motor hızının kontrol edilmesi

Fan Sistemleri – Hava debisinin motor devri üzerinden ayarlanması

Aspiratör Sistemleri – Endüstriyel havalandırma uygulamalarında değişken hız kontrolü

Mikserler – Karıştırma hızının proses ihtiyacına göre değiştirilmesi

Karıştırıcı Sistemler – Değişken yük altında kontrollü motor çalışması

Proses Makineleri – Değişken hız gerektiren üretim ekipmanları

Paketleme Hatları – Üretim kapasitesine bağlı motor hız kontrolü

Gıda Üretim Hatları – Konveyör, mikser ve yardımcı proses motorlarının kontrolü

Tekstil Makineleri – Yüksek güçlü değişken hızlı üretim ekipmanları

Makine Otomasyonu – PLC ve SCADA kontrollü endüstriyel makineler

HVAC Sistemleri – Büyük fan ve pompa uygulamalarında motor hız kontrolü

Endüstriyel Üretim Hatları – 22 kW sınıfındaki genel amaçlı değişken hızlı motor uygulamaları

NEDEN DANFOSS 132F0061?

22 kW / 30 HP Güç Kapasitesi: FC 51 serisinin yüksek güç sınıfındaki uygulamaları için güçlü motor kontrol çözümü.

42,5 A Nominal Çıkış Akımı: 380-480 V sınıfındaki 22 kW motor uygulamalarına uygun nominal sürücü kapasitesi.

3 Faz 380-480 V: Türkiye'deki standart 400 V endüstriyel şebeke sistemleri için uygun gerilim sınıfı.

M5 Kasa: Yüksek güç kapasitesinin kompakt bir mekanik yapı içerisinde sunulmasını sağlar.

VVC+ Motor Kontrolü: Değişken yük koşullarında daha hassas motor kontrolüne yardımcı olur.

Modbus RTU / RS-485: PLC, HMI, SCADA ve BMS sistemleriyle haberleşme imkanı sağlar.

Dahili Fren Kesici: Uygun harici fren direnci kullanılarak dinamik frenleme uygulamalarına imkan verir.

Kaplamalı PCB: Endüstriyel ortam koşullarında elektronik devrelerin korunmasına yardımcı olur.

H3 RFI Filtre: Doğru EMC montajıyla elektromanyetik girişimlerin azaltılmasına yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0061

Model: FC-051P22KT4E20H3BXCXXXSXXX

Nominal Güç: 22 kW

Motor Gücü: 30 HP

Besleme: 3 Faz

Şebeke Gerilimi: 380-480 VAC

Nominal Çıkış Akımı: 42,5 A

Kasa: M5

Yaklaşık Boyut: 335 × 165 × 248 mm

Koruma: IP20 / Şasi

RFI Filtre: H3 – A1/B (C1)

Fren Kesici: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f

Aşırı Yük Kapasitesi: %150 / 1 dakika

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0061 VLT® Micro Drive FC 51, 22 kW / 30 HP trifaze AC motorlar için geliştirilmiş 3 faz 380-480 V frekans konvertörüdür. 42,5 A nominal çıkış akımı, M5 kasa, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, dahili fren kesici, H3 RFI filtre ve kaplamalı PCB özellikleriyle pompa, fan, konveyör, mikser ve endüstriyel makine otomasyonu uygulamalarında kullanılabilir.
