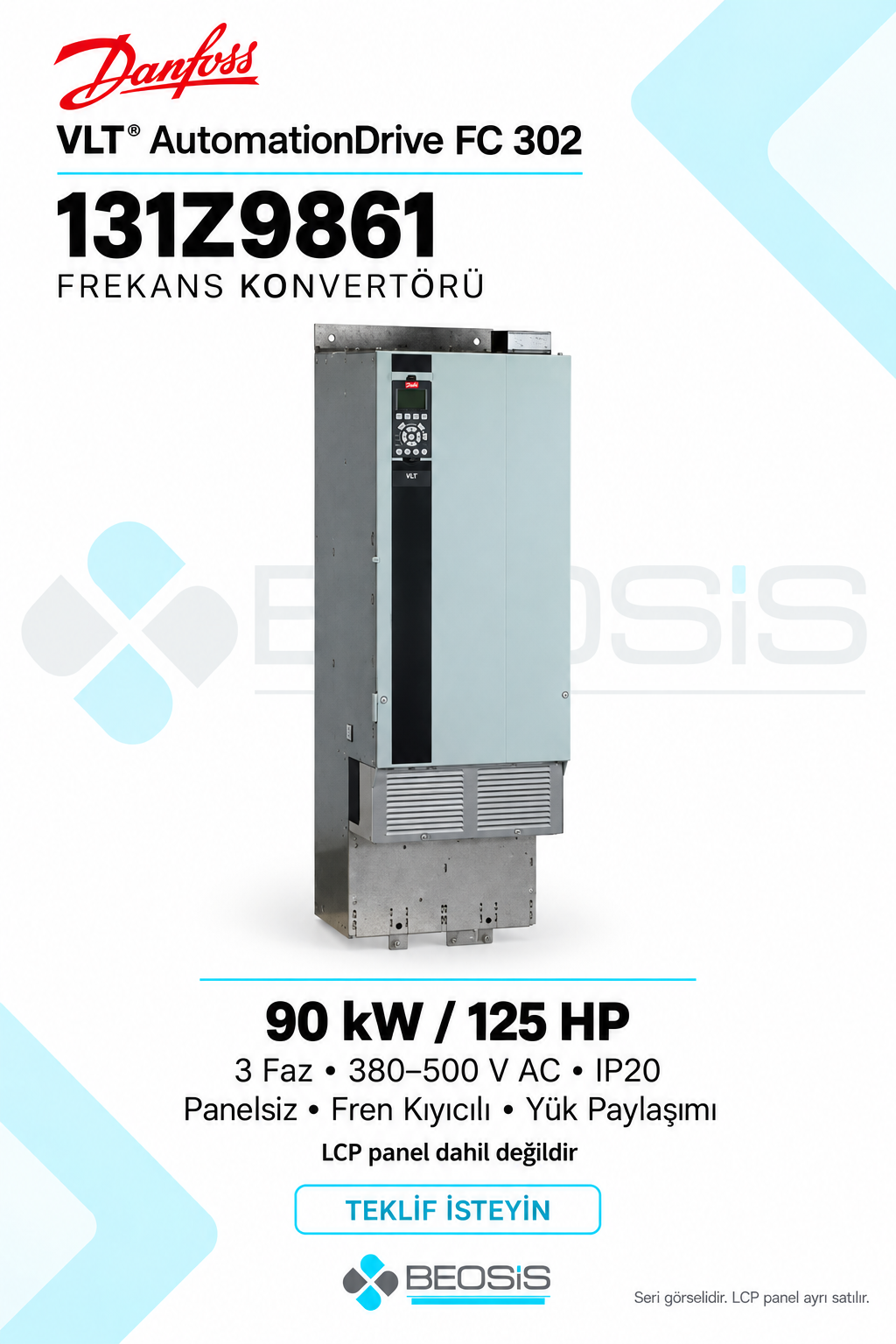

Danfoss 131Z9861 VLT AutomationDrive FC 302 90 kW 380–500 V IP20 Panelsiz Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 131Z9861.
Danfoss 131Z9861 – VLT AutomationDrive FC 302 90 kW 380–500 V IP20
Danfoss 131Z9861, 90 kW / 125 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP20 koruma sınıfı, D3H gövde ve panelsiz konfigürasyonuyla sunulur. Fren kıyıcı ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131Z9861 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302N90KT5E20H2BXCDXXSXXXXAXBXCXXXXDX |
| Nominal güç | 90 kW / 125 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP20 — IP20 / Chassis |
| Gövde | D3H |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | X — LCP panel dahil değildir |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | D — Yük paylaşımı (Loadsharing) |
| A opsiyonu | AX — Yok |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 909 × 250 × 375 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 375,0 mm |
| %150 aşırı yükte güç (HO) | 90 kW |
| Normal aşırı yükte güç (NO) | 110 kW |
| EAN | 5710107395712 |
| Net ağırlık | 61 kg |
| Brüt ağırlık | 76 kg |
| Üretici hacim bilgisi | 301,583 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 131Z9861 kodlu 90 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Bu sipariş kodu LCP lokal kontrol paneli içermez. Üreticinin ortak seri fotoğrafında panel görülmesi teslim kapsamına panel eklemez. Devreye alma ve yerel kullanım için gerekli paneli teklif aşamasında ayrıca belirtin.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 302 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. D kodlu yük paylaşımı opsiyonu bu konfigürasyonda bulunur. Ortak DC devresi ve koruma elemanları, uyumlu sürücüler ve ilgili üretici bağlantı şartlarıyla birlikte projelendirilir.
Gövde, montaj ve EMC
D3H gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 909 × 250 × 375 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
131Z9861, FC-302N90KT5E20H2BXCDXXSXXXXAXBXCXXXXDX konfigürasyonunu tanımlar. Panelsiz; Fren kıyıcı; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Hayır. Bu kod panelsizdir; görsel temsili seri fotoğrafıdır. Gerekli LCP paneli ayrıca talep edilebilir.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
131Z9861 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 131Z9861 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 131Z9861 resmi ürün sayfası. Üretici seri fotoğrafı esas alınmıştır. Fotoğrafta görülen LCP panel bu ürün koduna dahil değildir.
