Danfoss 131U9282 VLT AutomationDrive FC 302 11 kW 380–500 V IP20 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 131U9282.
Danfoss 131U9282 – VLT AutomationDrive FC 302 11 kW 380–500 V IP20
Danfoss 131U9282, 11 kW / 15 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP20 koruma sınıfı, B3 gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı ve (H1) RFI sınıfı A1/B (C1) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131U9282 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302P11KT5E20H1BGCXXXSXXXXAUBXCXXXXD0 |
| Nominal güç | 11 kW / 15 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP20 — IP20 / Chassis |
| Gövde | B3 |
| RFI filtresi | H1 — (H1) RFI sınıfı A1/B (C1) |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | AU — PROFIBUS Converter MCA114 |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 399 × 165 × 249 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 262,0 mm |
| İki C opsiyonu ile genişlik | 225,0 mm |
| %160 aşırı yükte güç (HO) | 11 kW |
| Normal aşırı yükte güç (NO) | 15 kW |
| Güç kaybı (NO) | 392 W |
| EAN | 5710107008445 |
| Net ağırlık | 11,28 kg |
| Brüt ağırlık | 12,3 kg |
| Üretici hacim bilgisi | 57,585 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 131U9282 kodlu 11 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 302 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. AU kodlu PROFIBUS Converter MCA 114 bu konfigürasyona dahildir. Mevcut PROFIBUS sistemiyle dönüşüm ve cihaz değişimi gereksinimleri teklif aşamasında birlikte kontrol edilir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır.
Gövde, montaj ve EMC
B3 gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 399 × 165 × 249 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi (H1) RFI sınıfı A1/B (C1) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
131U9282, FC-302P11KT5E20H1BGCXXXSXXXXAUBXCXXXXD0 konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
131U9282 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 131U9282 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

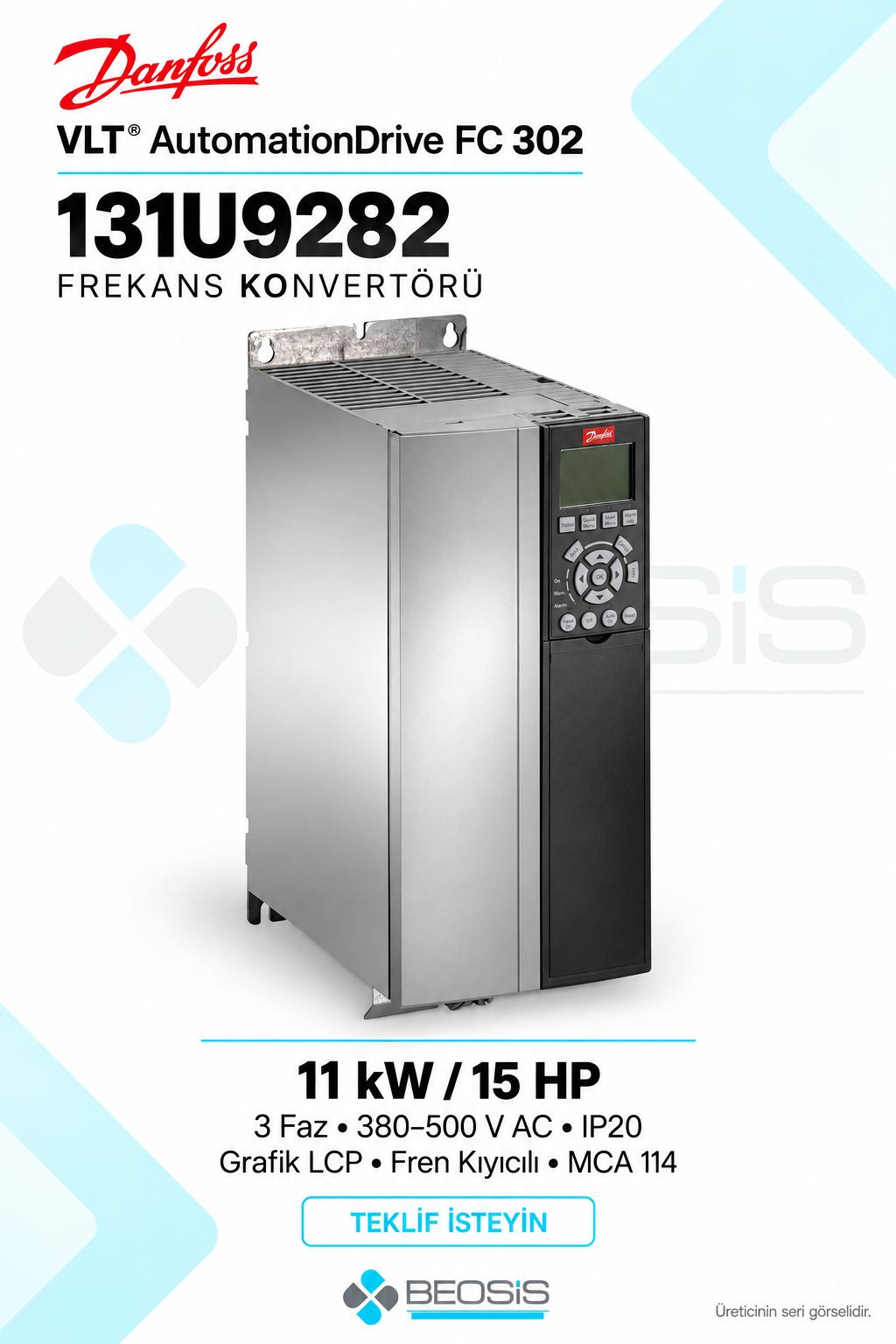

Teknik kaynak: Danfoss 131U9282 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
