Danfoss 131U6230 VLT AutomationDrive FC 302 37 kW 380–500 V IP66 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 131U6230.
Danfoss 131U6230 – VLT AutomationDrive FC 302 37 kW 380–500 V IP66
Danfoss 131U6230, 37 kW / 50 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP66 koruma sınıfı, C1 gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı yok ve (H1) RFI sınıfı A1/B (C1) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131U6230 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302P37KT5E66H1XGCXXXSXXXXA0BXCXXXXD0 |
| Nominal güç | 37 kW / 50 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP66 — IP66 / NEMA 4X |
| Gövde | C1 |
| RFI filtresi | H1 — (H1) RFI sınıfı A1/B (C1) |
| Fren / güvenli duruş | X — Fren kıyıcı yok |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | A0 — PROFIBUS DP MCA 101 |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 685 × 308 × 311 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 311,0 mm |
| %150 aşırı yükte güç (HO) | 37 kW |
| Normal aşırı yükte güç (NO) | 45 kW |
| Güç kaybı (NO) | 843 W |
| EAN | 5702427976672 |
| Net ağırlık | 41,79 kg |
| Brüt ağırlık | 44,79 kg |
| Üretici hacim bilgisi | 158,08 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 131U6230 kodlu 37 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Bu sipariş kodunda fren kıyıcı bulunmaz. Sık veya hızlı yavaşlama gereken uygulamalarda frenleme ihtiyacı ve uygun sürücü konfigürasyonu teklif aşamasında değerlendirilir.
Haberleşme ve opsiyonlar
A0 kodlu PROFIBUS DP MCA 101 haberleşme opsiyonu bu ürün konfigürasyonunda bulunur. PLC ağıyla bağlantı planlanırken protokol, sürücü parametreleri ve sistemde kullanılacak tanımlama dosyaları birlikte kontrol edilir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır.
Gövde, montaj ve EMC
IP66 koruma sınıfındaki C1 gövdenin temel boyutları 685 × 308 × 311 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi (H1) RFI sınıfı A1/B (C1) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
131U6230, FC-302P37KT5E66H1XGCXXXSXXXXA0BXCXXXXD0 konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı yok; IP66 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
131U6230 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 131U6230 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

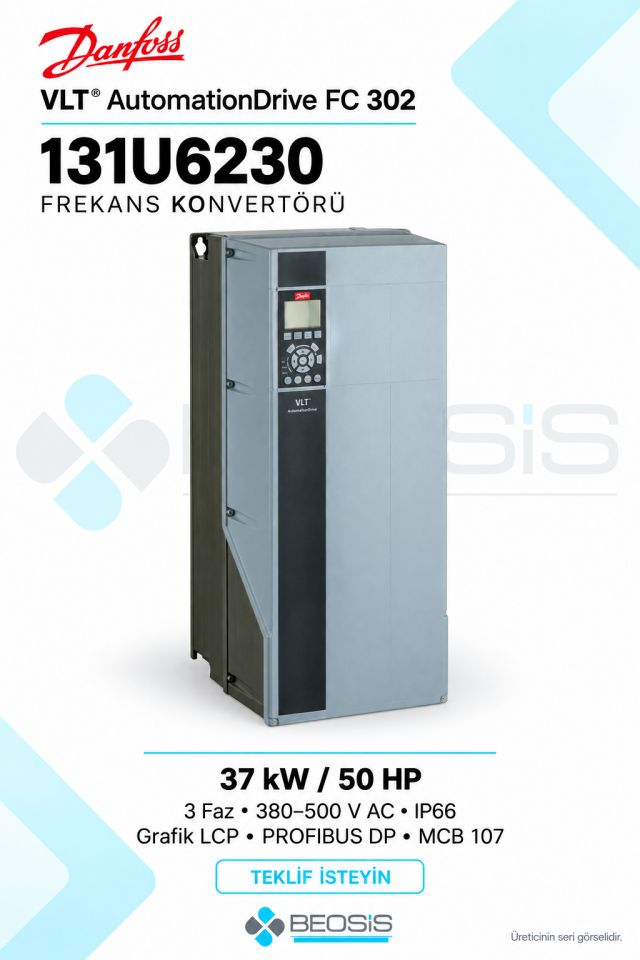

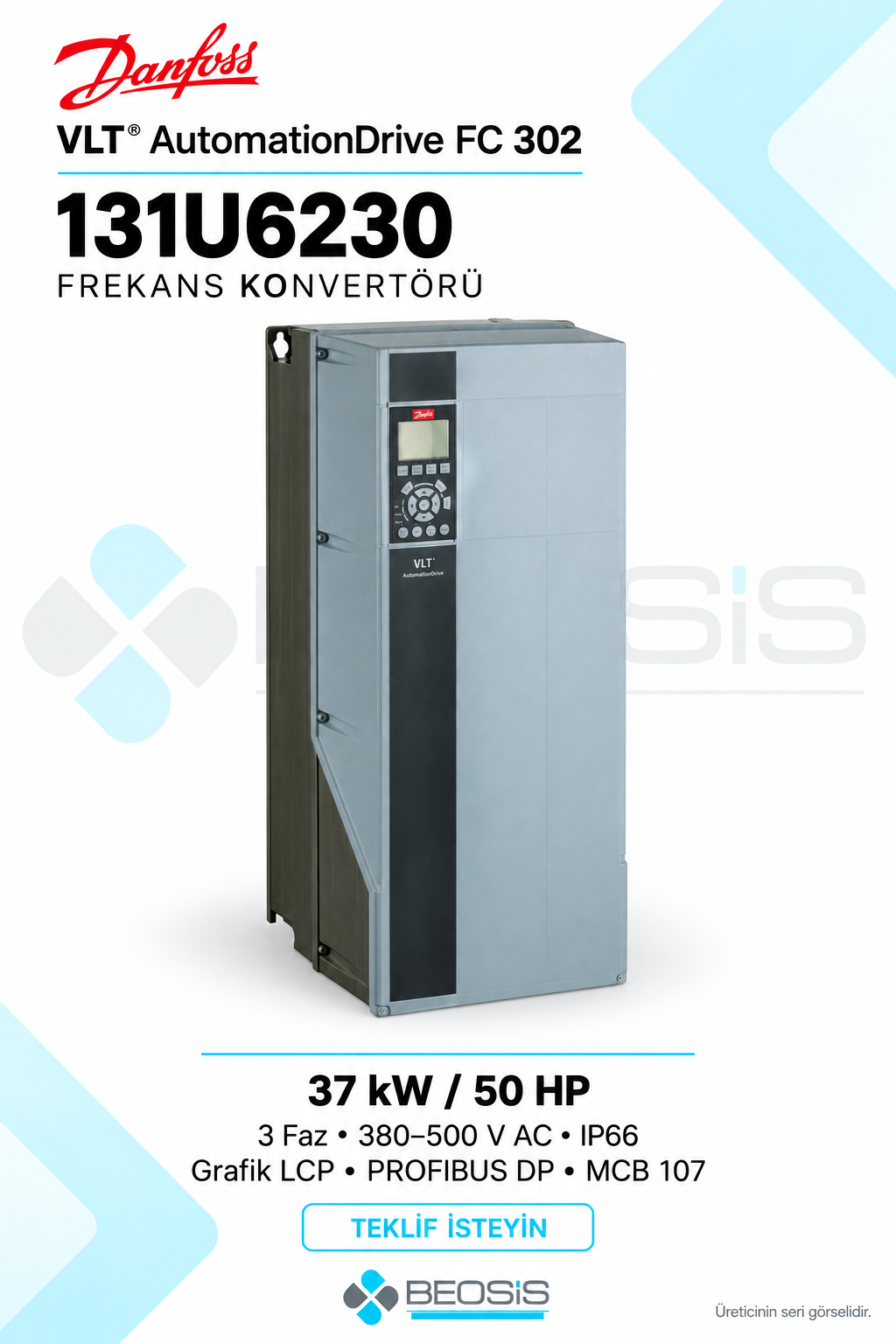

Teknik kaynak: Danfoss 131U6230 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
