Danfoss 131L9870 VLT HVAC Basic Drive FC 101 15 kW 380–480 V IP20 Motor Hız Kontrol Cihazı – Panelsiz

Danfoss 131L9870 FC 101 15 kW HVAC Motor Hız Kontrol Cihazı

Fan ve pompa sistemlerinde ihtiyaca göre hız kontrolü. Danfoss VLT® HVAC Basic Drive FC 101; havalandırma, ısıtma ve iklimlendirme uygulamaları için geliştirilmiş bir frekans konvertörüdür. Kompakt yapısı, HVAC odaklı fonksiyonları ve farklı motor tiplerine yönelik kontrol kabiliyetiyle tesis ve makine otomasyonunda kullanılabilir.

Fan ve Pompa Uygulamalarında Ne Sağlar?

Değişken debi ihtiyacı bulunan sistemlerde motorun sürekli aynı hızda çalışması her zaman gerekli değildir. Uygun bir hız kontrol uygulamasında fan veya pompa devri proses ihtiyacına göre düzenlenebilir. Böylece sistemin gereksiz çalışma koşullarının azaltılması ve işletmenin daha kontrollü yönetilmesi mümkün olur.

FC 101 serisi asenkron ve sabit mıknatıslı (PM) motor kontrolünü destekler. Dahili DC bobinleri harmoniklerin azaltılmasına katkı sağlar. Otomatik Enerji Optimizasyonu (AEO) fonksiyonu ise motorun çalışma koşullarına göre enerji kullanımının iyileştirilmesini destekler. Gerçek tasarruf; yük profili, motor, mevcut kontrol yöntemi ve devreye alma ayarlarına bağlıdır.

Teknik Özellikler

Model Kodunu Nasıl Okumalı?

FC-101 ürün serisini, P15K güç sınıfını, T4 üç faz 380–480 V beslemeyi ve E20 IP20 muhafazayı belirtir. RFI alanındaki H4, filtre seçeneğidir; teknik tabloda ayrıca belirtilen H4 kasa bilgisi ayrı bir özelliktir.

Kullanım Alanları

• Klima santralleri: Uygulamaya uygun fan motorlarında hızın işletme ihtiyacına göre ayarlanması.
• Havalandırma ve egzoz sistemleri: Değişen hava ihtiyacına göre fan devrinin düzenlenmesi.
• Isıtma ve soğutma devreleri: Uygun pompalarda debi ihtiyacına bağlı hız kontrolü.
• Makine ve HVAC panoları: Motor kontrolünün tesis otomasyonu içinde değerlendirilmesi.
• Kompresör uygulamaları: Motor, kompresör üreticisi ve çalışma aralığı uyumluluğu doğrulandığında hız kontrolü.

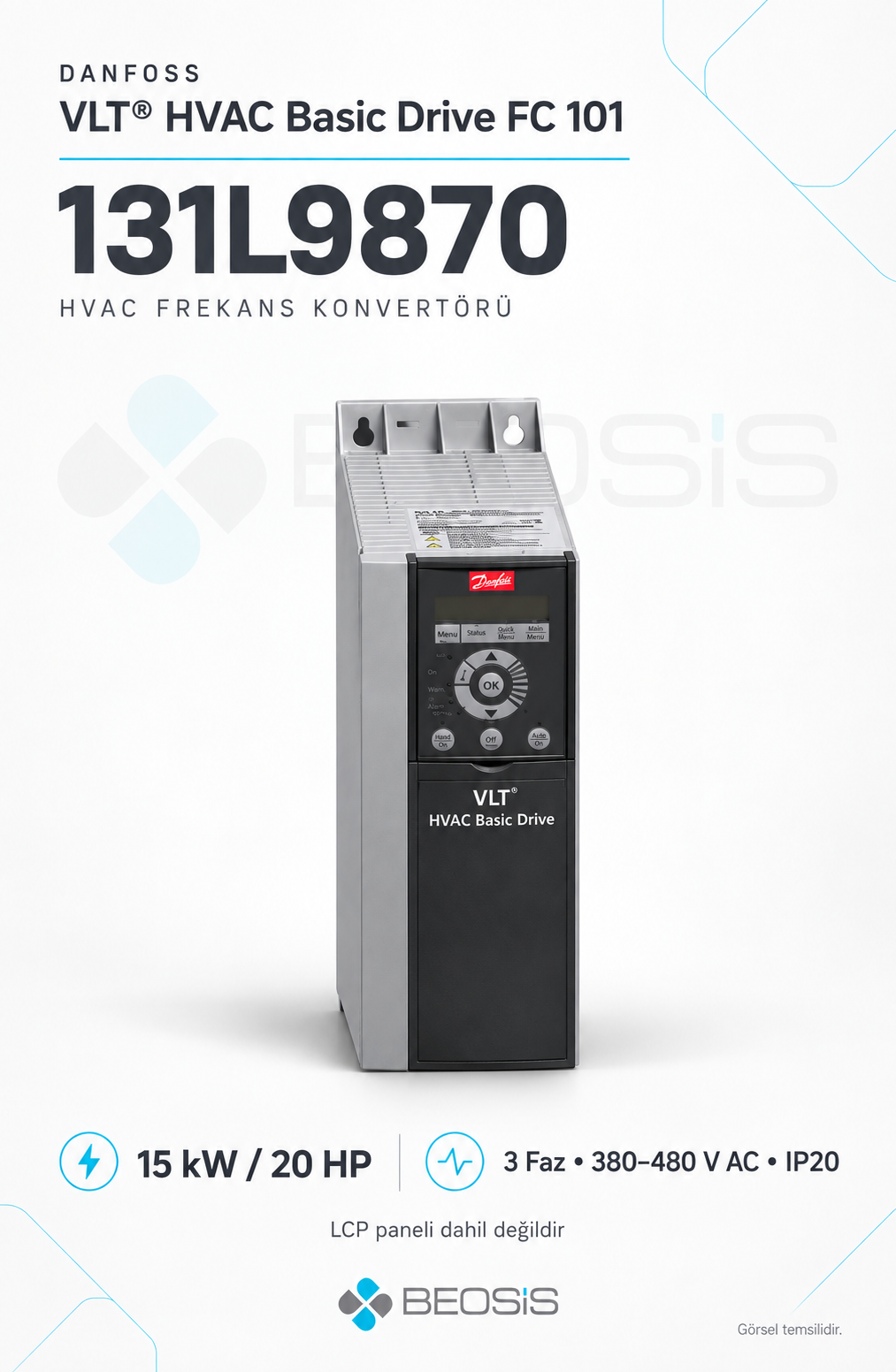

Panelsiz Konfigürasyon ve Ürün Görseli

131L9870 sipariş kodunda lokal kontrol paneli bulunmaz. Lokal kullanım veya devreye alma için panel gerekiyorsa uyumlu panel ayrıca seçilmelidir. Ürün görseli seri temsilidir; görselde yer alan panel ve diğer aksesuarlar teslimat kapsamını belirlemez.

Doğru Sürücü Seçimi İçin

Motor gücü ilk seçim ölçütüdür; ancak tek başına yeterli değildir. Sipariş öncesinde motor etiket akımı, şebeke gerilimi, yükün tork karakteri ve istenen hız aralığı birlikte değerlendirilmelidir. Pano havalandırması, ortam koşulları, motor kablosu ve haberleşme ihtiyacı da proje kapsamında kontrol edilmelidir.

Mevcut bir sürücünün yerine kullanım düşünülüyorsa yalnızca kW değerini karşılaştırmak yeterli olmaz. Kontrol bağlantıları, kullanılacak geri bildirim sinyalleri, parametreler ve montaj düzeni ayrıca incelenmelidir. Motor etiketi ve uygulama bilgilerinizi Beosis Store ile paylaşarak ürün seçiminizi netleştirebilirsiniz.

Sık Sorulan Sorular

220 V tek faz beslemeyle kullanılabilir mi?

Bu sipariş kodunun beslemesi üç faz 380–480 V AC olarak tanımlanmıştır. Tek faz 220 V şebeke için bu ürün seçilmemelidir.

Her 15 kW motor için doğrudan uygun mudur?

Uygunluk; motor akımı, yük karakteristiği ve çalışma koşulları kontrol edilerek belirlenir. Aynı güçteki farklı uygulamalar farklı sürücü seçimi gerektirebilir.

Enerji tasarrufu oranı sabit midir?

Hayır. Tasarruf, sistemin mevcut çalışma şekli ve değişken hızla çalışmaya ne kadar uygun olduğuna bağlıdır. Proje özelinde değerlendirme yapılmalıdır.

Otomasyon bağlantısı için ilave kart gerekir mi?

İstenen protokol ve kontrol yöntemi belirlenerek değerlendirilmelidir. Üründe ilave opsiyon kartı bulunduğu varsayılmamalıdır.

FC 102 ile aynı ürün müdür?

FC 101 ve FC 102 farklı serilerdir. Aynı güç değerine sahip ürünlerde dahi kontrol paneli, filtre, opsiyonlar ve mekanik yapı değişebilir; seçim tam sipariş koduyla yapılmalıdır.

Tedarik Bilgisi

Danfoss ürün kaydında EXCH / Değişim Ünitesi tanımı bulunmaktadır. Tedarik ve varsa değişim koşulları sipariş öncesinde teyit edilmelidir.

Teknik referans: Danfoss 131L9870 ürün bilgileri · VLT® HVAC Basic Drive FC 101 seri bilgileri
