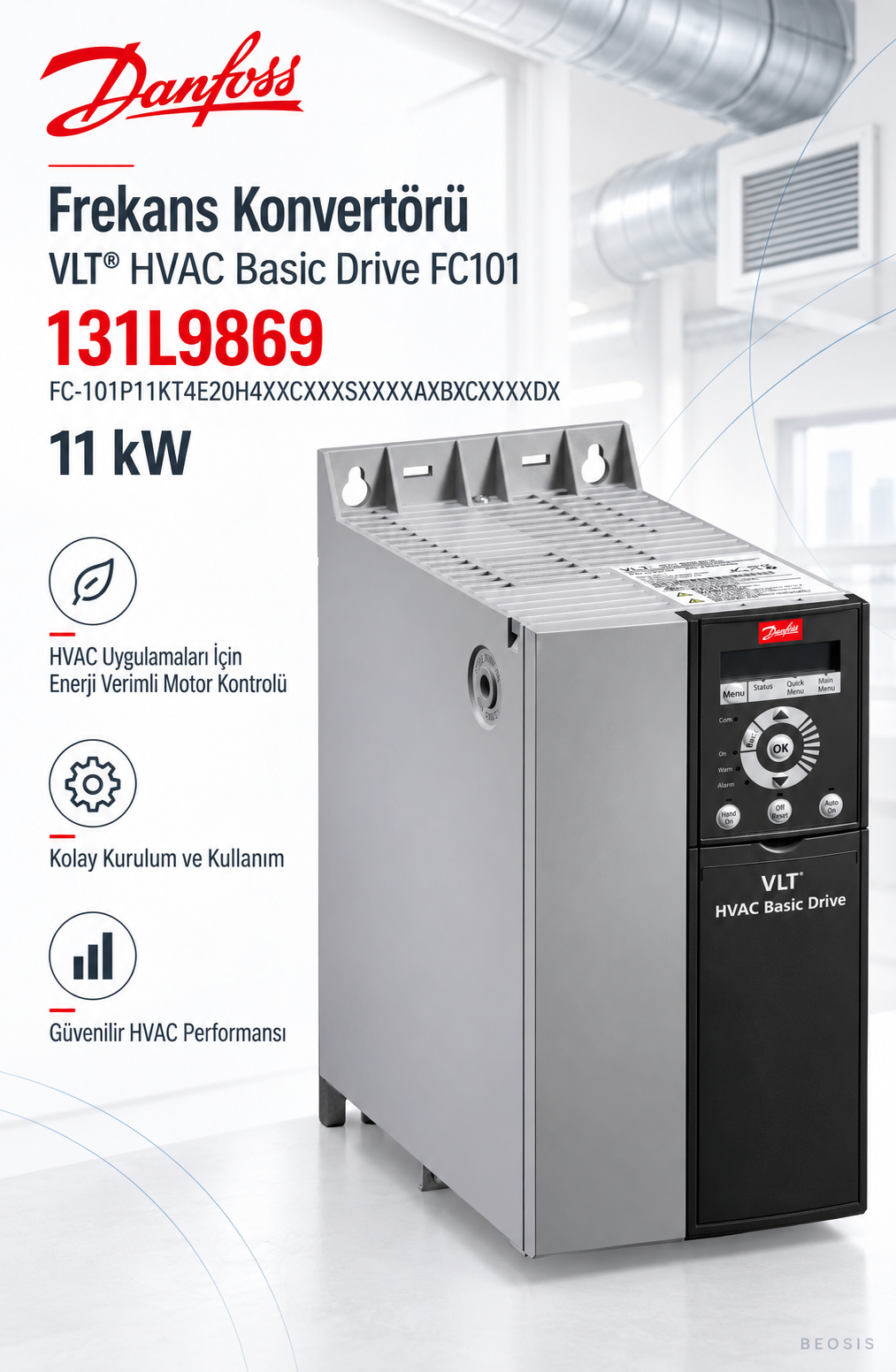

Danfoss 131L9869 VLT HVAC Basic Drive FC-101 11 kW 380–480 V IP20 Frekans Konvertörü – Panelsiz
Danfoss FC-101 11 kW HVAC Frekans Konvertörü – 131L9869
Danfoss VLT® HVAC Basic Drive FC-101, fan, pompa ve temel kompresör uygulamalarında motor hızının sistem ihtiyacına göre ayarlanmasını sağlayan bir frekans konvertörüdür. Isıtma, havalandırma ve iklimlendirme tesislerinde değişken hız kontrolüyle enerji kullanımının iyileştirilmesine yardımcı olur.
131L9869 sipariş kodlu model, 11 kW / 15 HP güç sınıfındadır ve üç faz 380–480 V AC beslemeyle çalışır. IP20 koruma sınıfı, H4 kasa yapısı, C2 sınıfı RFI filtresi ve koruyucu kaplamalı elektronik kartlarıyla pano içi HVAC uygulamalarında kullanılabilir.
Lokal kontrol paneli bu ürüne dahil değildir. Ekran ve tuş takımı üzerinden yerel kullanım için cihazla uyumlu LCP ayrıca seçilmelidir.
Öne Çıkan Özellikler
- İhtiyaca göre motor hızı: Fan ve pompa devrini çalışma koşullarına göre düzenleyerek sistemin gereksiz yüksek hızda çalışmasını azaltmaya yardımcı olur.
- Otomatik Enerji Optimizasyonu – AEO: Motorun enerji kullanımının optimize edilmesini destekler. Tasarruf miktarı yük profiline ve uygulamaya bağlıdır.
- Uyku modu: Uygun pompa uygulamalarında düşük talep sırasında çalışmayı duraklatabilir ve ihtiyaç oluştuğunda yeniden başlatabilir.
- Dönen motoru yakalama – Flying Start: Hâlihazırda dönmekte olan fan veya pompanın hızına uyum sağlayarak devreye girmeyi destekler.
- Rezonans frekanslarını atlama: Belirlenen frekans bantlarının atlanmasıyla titreşim ve mekanik rezonansın azaltılmasına yardımcı olur.
- Bina otomasyonuna bağlantı: Dahili RS485 haberleşmesi üzerinden Modbus RTU ve BACnet MS/TP gibi protokollerle kontrol sistemlerine bağlanabilir.
Teknik Özellikler
| Ürün kodu | 131L9869 |
|---|---|
| Tam model kodu | FC-101P11KT4E20H4XXCXXXSXXXXAXBXCXXXXDX |
| Motor gücü | 11 kW / 15 HP |
| Besleme | Üç faz, 380–480 V AC, 50/60 Hz |
| Sürekli çıkış akımı | 380–440 V: 23 A / 440–480 V: 21 A |
| En fazla 1 dakikalık aşırı yük akımı | 380–440 V: 25,3 A / 440–480 V: 23,1 A |
| Çıkış frekansı | 0–400 Hz; motor ve uygulama sınırlarına göre ayarlanır |
| Hızlanma ve yavaşlama rampaları | 1–3600 saniye |
| Koruma sınıfı / Kasa | IP20 / H4 |
| RFI filtre | H4 filtre konfigürasyonu – Sınıf A1 / C2 |
| Lokal kontrol paneli – LCP | Dahil değildir |
| Dahili fren kıyıcısı | Bulunmuyor |
| Elektronik kart | Koruyucu kaplamalı PCB |
| Dijital girişler | 4 programlanabilir giriş |
| Analog girişler | 2 giriş; 0–10 V veya 0/4–20 mA yapılandırması |
| Analog çıkışlar | 2 programlanabilir çıkış; dijital çıkış olarak da kullanılabilir |
| Röle çıkışları | 2 programlanabilir röle |
| Haberleşme protokolleri | Modbus RTU, BACnet MS/TP, FC Protocol, N2 Metasys, FLN Apogee |
| H4 kasa ölçüleri – Y × G × D | 296 × 135 × 241 mm |
| Bağlantı plakasıyla yükseklik | 359 mm |
| Katalog net / brüt ağırlığı | 7,9 kg / 8,37 kg |
Kullanım Alanları
- Klima santrali besleme ve egzoz fanları
- Bina havalandırma sistemleri
- Isıtma ve soğutma devresi pompaları
- Uygun motor ve yük koşullarındaki temel kompresör uygulamaları
- Bina otomasyonuna bağlı HVAC motor kontrol panoları
Ürün Seçimi ve Pano Yerleşimi
Motor sürücüsü seçilirken motor gücüyle birlikte etiket akımı, besleme gerilimi ve yük karakteristiği değerlendirilmelidir. Bu modelin 380–440 V aralığındaki sürekli çıkış akımı 23 A'dir.
IP20 gövde için kurulum ortamına uygun pano koruması ve yeterli havalandırma sağlanmalıdır. Belirtilen ölçüler cihaz ölçüleridir; pano tasarımında soğutma, kablo bağlantısı ve bakım boşlukları ayrıca bırakılmalıdır.
Beosis Store üzerinden Danfoss 131L9869 için fiyat ve tedarik bilgisi talep edebilirsiniz. Talebinizde motor etiket bilgilerini, kullanım alanını ve kontrol paneli ihtiyacınızı paylaşabilirsiniz.
