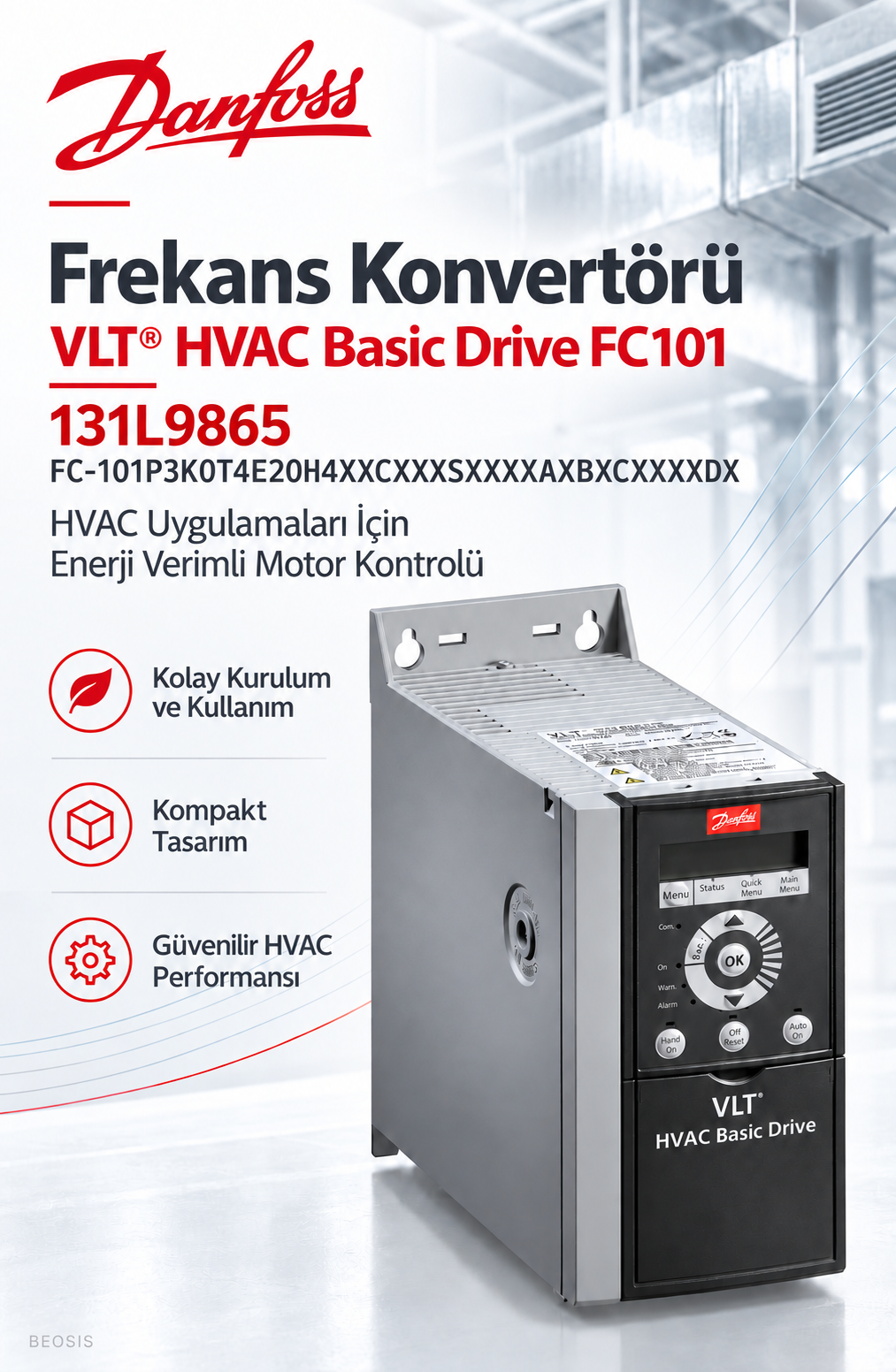

Danfoss 131L9865 VLT HVAC Basic Drive FC-101 3 kW 380–480 V IP20 Frekans Konvertörü – Panelsiz
Danfoss FC-101 3 kW HVAC Frekans Konvertörü – 131L9865
Danfoss VLT® HVAC Basic Drive FC-101, fan, pompa ve temel kompresör uygulamalarında motor hızını ihtiyaca göre ayarlamak için geliştirilmiş bir frekans konvertörüdür. Isıtma, havalandırma ve iklimlendirme sistemlerinde kontrollü çalışma ve enerji kullanımının iyileştirilmesine yardımcı olur.
131L9865 kodlu model, 3 kW / 4 HP güç sınıfındadır. Üç faz 380–480 V AC şebekeyle çalışır. IP20 gövdesi, H2 kasa yapısı ve koruyucu kaplamalı elektronik kartlarıyla pano içi HVAC uygulamalarında değerlendirilebilir.
Bu ürün lokal kontrol paneli olmadan sunulur. Ekran ve tuş takımıyla yerel kullanım isteniyorsa cihazla uyumlu LCP ayrıca seçilmelidir.
Öne Çıkan Özellikler
- Fan ve pompa hız kontrolü: Motor devrinin sistem ihtiyacına göre ayarlanmasını sağlar.
- Otomatik Enerji Optimizasyonu: AEO fonksiyonu, çalışma koşullarına uygun enerji kullanımını destekler. Tasarruf miktarı uygulamaya ve yük profiline bağlıdır.
- Uyku modu: Uygun pompa uygulamalarında düşük talep sırasında gereksiz çalışmayı azaltmaya yardımcı olur.
- Dönen motoru yakalama: Flying Start fonksiyonu, hâlihazırda dönmekte olan fan veya pompanın devrine uyum sağlayarak devreye girmeyi destekler.
- Rezonans frekanslarını atlama: Belirlenen frekans aralıklarının atlanmasıyla titreşim ve mekanik rezonansın azaltılmasına yardımcı olur.
- Bina otomasyonuyla haberleşme: Dahili RS485 üzerinden Modbus RTU ve BACnet MS/TP gibi protokollerle kontrol sistemlerine bağlanabilir.
Teknik Özellikler
| Ürün kodu | 131L9865 |
|---|---|
| Tam model kodu | FC-101P3K0T4E20H4XXCXXXSXXXXAXBXCXXXXDX |
| Motor gücü | 3 kW / 4 HP |
| Besleme | Üç faz, 380–480 V AC, 50/60 Hz |
| Sürekli çıkış akımı | 380–440 V: 7,2 A / 440–480 V: 6,3 A |
| En fazla 1 dakikalık aşırı yük akımı | 380–440 V: 7,9 A / 440–480 V: 6,9 A |
| Çıkış frekansı | 0–400 Hz; motor ve uygulama sınırlarına göre ayarlanır |
| Koruma sınıfı / Kasa | IP20 / H2 |
| RFI filtre | H4 – Sınıf A1 / C2 |
| Lokal kontrol paneli – LCP | Dahil değildir |
| Dahili fren kıyıcısı | Bulunmuyor |
| Elektronik kart | Koruyucu kaplamalı PCB |
| Dijital girişler | 4 programlanabilir giriş |
| Analog girişler | 2 giriş; 0–10 V veya 0/4–20 mA yapılandırması |
| Analog çıkışlar | 2 programlanabilir çıkış; dijital çıkış olarak da kullanılabilir |
| Röle çıkışları | 2 programlanabilir röle |
| Haberleşme protokolleri | Modbus RTU, BACnet MS/TP, FC Protocol, N2 Metasys, FLN Apogee |
| H2 kasa ölçüleri – Y × G × D | 227 × 90 × 190 mm; bağlantı plakasıyla yükseklik 303 mm |
| Katalog net / brüt ağırlığı | 3,6 kg / 3,9 kg |
Kullanım Alanları
- Klima santrali fanları ve havalandırma sistemleri
- Besleme ve egzoz fanları
- Isıtma ve soğutma devresi pompaları
- Uygun motor ve yük koşullarındaki temel kompresör uygulamaları
- Bina otomasyonuna bağlı HVAC motor kontrol panoları
Ürün Seçimi ve Kurulum
Sürücü seçimi yapılırken motorun güç değeriyle birlikte etiket akımı, besleme gerilimi ve yük karakteristiği değerlendirilmelidir. IP20 gövde için uygun pano koruması ve yeterli havalandırma sağlanmalıdır. Pano tasarımında cihaz ölçülerine ek olarak soğutma ve bağlantı boşlukları bırakılmalıdır.
