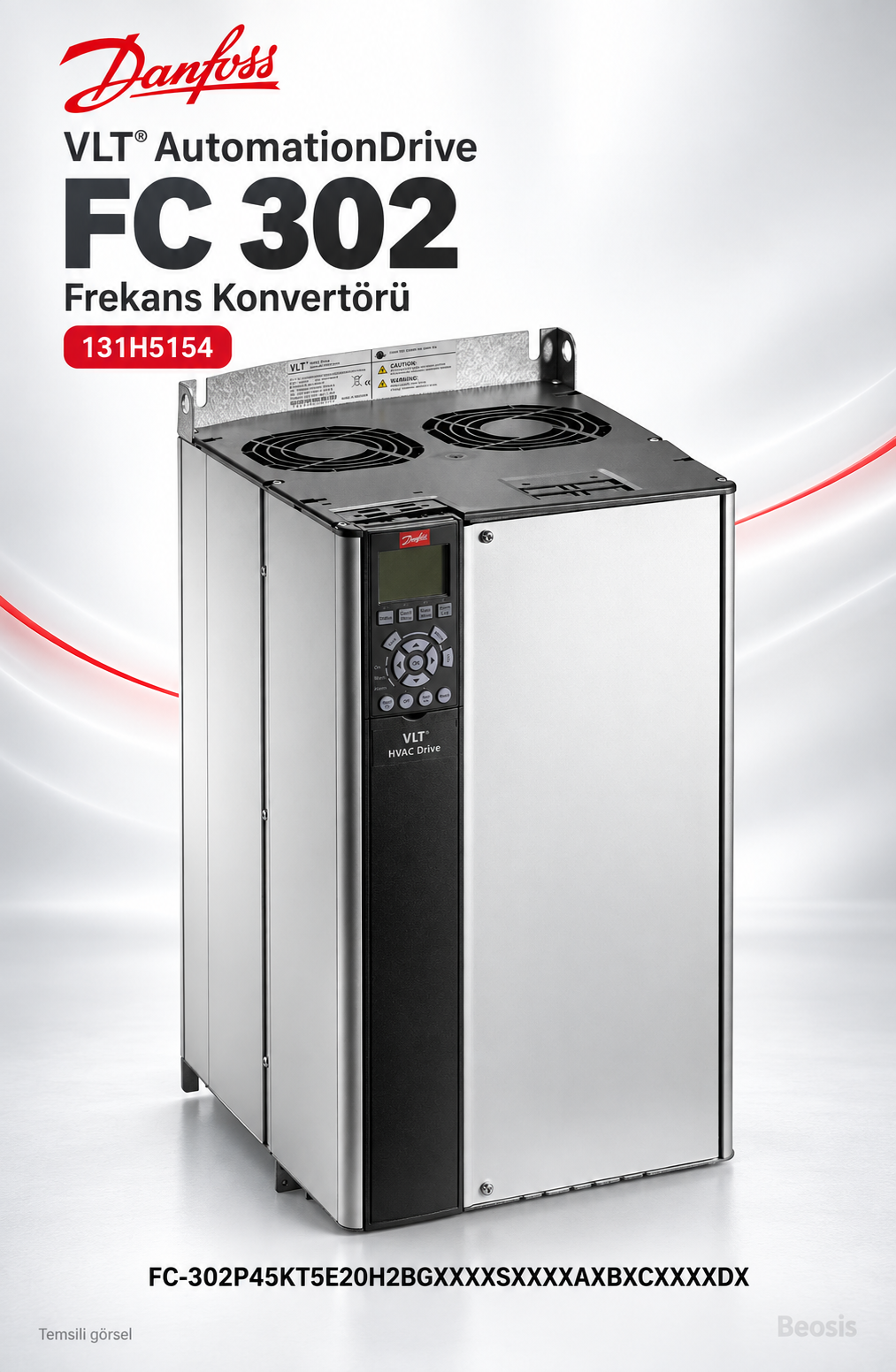

Danfoss 131H5154 VLT AutomationDrive FC-302 45 kW 380–500 V IP20 Frekans Konvertörü
Danfoss FC-302 45 kW Frekans Konvertörü – 131H5154
Danfoss VLT® AutomationDrive FC-302, endüstriyel makinelerde ve üretim hatlarında motor hızının proses ihtiyacına göre ayarlanmasını sağlayan bir frekans konvertörüdür. Konveyörlerden karıştırıcılara, paketleme makinelerinden malzeme taşıma sistemlerine kadar farklı otomasyon uygulamalarında kullanılabilir.
131H5154 sipariş kodlu model; grafik lokal kontrol paneli, dahili fren kıyıcısı ve RFI filtreyle donatılmıştır. Motorun çalışma değerlerinin izlenmesi ve parametrelerin düzenlenmesi grafik panel üzerinden yapılabilir.
Öne Çıkan Özellikler
- Ayarlanabilir motor hızı: Motor devrini üretim sürecinin ihtiyacına göre yönetmeye yardımcı olur.
- Kontrollü hızlanma ve yavaşlama: Rampa ayarlarıyla makinenin kalkış ve duruş davranışı düzenlenebilir.
- Otomatik Motor Adaptasyonu – AMA: Motor özelliklerine uygun kontrol ayarlarının oluşturulmasını destekler.
- Otomatik Enerji Optimizasyonu – AEO: Uygun uygulamalarda motorun enerji kullanımının iyileştirilmesine yardımcı olur. Sağlanan tasarruf, yük ve çalışma koşullarına bağlıdır.
- Çalışma durumunun takibi: Motor ve sürücü durumunun izlenmesini, uyarı ve arızaların değerlendirilmesini kolaylaştırır.
Teknik Özellikler
| Üretici | Danfoss |
|---|---|
| Seri | VLT® AutomationDrive FC-302 |
| Ürün kodu | 131H5154 |
| Tam model kodu | FC-302P45KT5E20H2BGXXXXSXXXXAXBXCXXXXDX |
| Yüksek aşırı yük sınıfında güç – HO | 45 kW / 60 HP |
| Normal aşırı yük sınıfında güç – NO | 55 kW / 75 HP; uygulama koşullarına bağlı seçim |
| Besleme | Üç faz, 380–500 V AC |
| Sürekli çıkış akımı – HO | 380–440 V: 90 A / 441–500 V: 80 A |
| 60 saniyelik aşırı yük akımı – HO | 380–440 V: 135 A / 441–500 V: 120 A |
| Sürekli çıkış akımı – NO | 380–440 V: 106 A / 441–500 V: 105 A |
| Koruma sınıfı | IP20 / Şasi |
| Kasa | C3 |
| Kontrol paneli | Grafik lokal kontrol paneli – LCP |
| Fren donanımı | Dahili fren kıyıcısı |
| RFI filtre | Mevcut; H2 konfigürasyonu |
| Elektronik kart kaplaması | Koruyucu kaplama bulunmuyor |
| A / B / C0 / C1 / D opsiyonları | Bu ürün konfigürasyonunda bulunmuyor |
| Cihaz ölçüleri – Y × G × D | 550 × 308 × 333 mm |
| Net ağırlık | 33,74 kg |
| Brüt ağırlık | 36,59 kg |
Kullanım Alanları
Konveyör ve taşıma hatları, karıştırıcılar, santrifüjler, paletleme sistemleri ve paketleme makinelerinde motor kontrolü için değerlendirilebilir. Uygun sürücü seçimi; motor akımı, yük karakteristiği, çalışma çevrimi ve otomasyon gereksinimleri birlikte incelenerek yapılmalıdır.
45 kW ve 55 kW Değerleri Ne Anlama Gelir?
Bu modelin yüksek aşırı yük sınıfındaki değeri 45 kW ve 60 saniye boyunca %150 akım kapasitesidir. 55 kW değeri, %110 aşırı yük sınıfındaki normal yük kullanımını ifade eder. Bu nedenle 55 kW motorla kullanım uygunluğu, motor etiket akımı ve uygulamanın tork ihtiyacına göre ayrıca değerlendirilmelidir.
Pano ve Otomasyon Uyumluluğu
IP20 gövde için kurulum ortamına uygun pano koruması ve yeterli havalandırma sağlanmalıdır. Belirtilen ölçüler cihaz ölçüleridir; pano tasarımında soğutma ve bağlantı boşlukları ayrıca bırakılmalıdır. PROFINET veya PROFIBUS bağlantısı gereken projelerde uygun haberleşme opsiyonu ayrıca seçilmelidir; bu ürünün A opsiyon yuvasında haberleşme kartı bulunmamaktadır.
