Danfoss 131F1843 VLT AutomationDrive FC 302 30 kW 380–500 V IP21 Nümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 131F1843.
Danfoss 131F1843 – VLT AutomationDrive FC 302 30 kW 380–500 V IP21
Danfoss 131F1843, 30 kW / 40 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP21 koruma sınıfı, C1 gövde ve nümerik panelli konfigürasyonuyla sunulur. Fren kıyıcı ve (H1) RFI sınıfı A1/B (C1) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131F1843 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302P30KT5E21H1BNXXXXSXXXXAXBXCXXXXD0 |
| Nominal güç | 30 kW / 40 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP21 — IP21 / Type 1 |
| Gövde | C1 |
| RFI filtresi | H1 — (H1) RFI sınıfı A1/B (C1) |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | N — Nümerik Panelli |
| Elektronik kart kaplaması | X — Kaplamasız PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | AX — Yok |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 685 × 308 × 311 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 311,0 mm |
| %150 aşırı yükte güç (HO) | 30 kW |
| Normal aşırı yükte güç (NO) | 37 kW |
| Güç kaybı (NO) | 698 W |
| EAN | 5702427413290 |
| Net ağırlık | 39,87 kg |
| Brüt ağırlık | 42,87 kg |
| Üretici hacim bilgisi | 158,08 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 131F1843 kodlu 30 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Nümerik lokal kontrol paneli bu sipariş kodunun konfigürasyonunda yer alır. Panel tipi, mevcut cihazın değişimi ve yerel kullanım gereksinimiyle birlikte değerlendirilir.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 302 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır.
Gövde, montaj ve EMC
IP21 koruma sınıfındaki C1 gövdenin temel boyutları 685 × 308 × 311 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi (H1) RFI sınıfı A1/B (C1) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
131F1843, FC-302P30KT5E21H1BNXXXXSXXXXAXBXCXXXXD0 konfigürasyonunu tanımlar. Nümerik Panelli; Fren kıyıcı; IP21 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Nümerik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
131F1843 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 131F1843 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

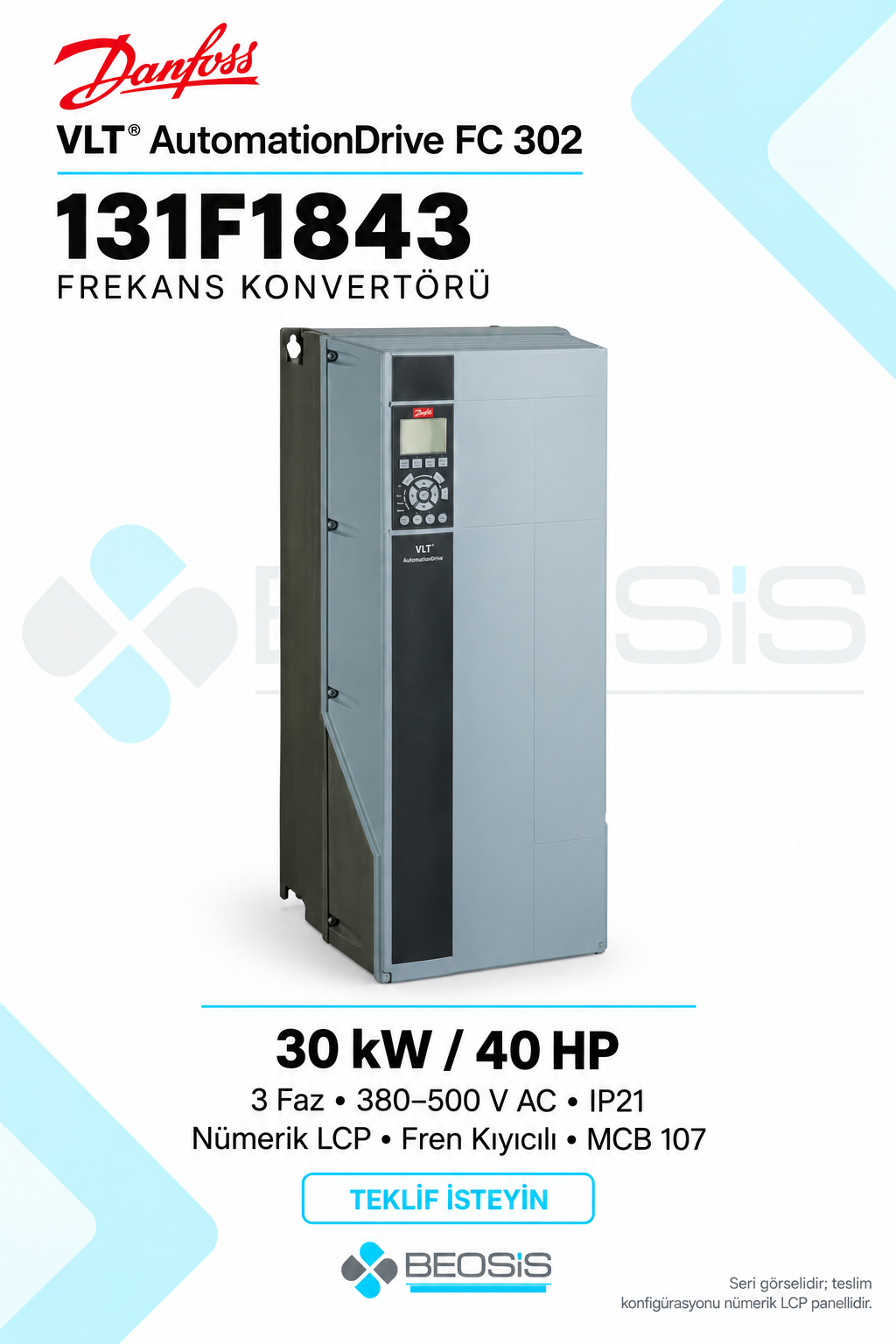

Teknik kaynak: Danfoss 131F1843 resmi ürün sayfası. Üreticinin temsili seri fotoğrafı kullanılmıştır. Bu sipariş kodu nümerik lokal kontrol paneli içerir; seri fotoğrafındaki grafik panel görünümü teslim konfigürasyonunu değiştirmez.
