Danfoss 131B4813 VLT AutomationDrive FC 302 22 kW 380–500 V IP21 Panelsiz Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 131B4813.
Danfoss 131B4813 – VLT AutomationDrive FC 302 22 kW 380–500 V IP21
Danfoss 131B4813, 22 kW / 30 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP21 koruma sınıfı, B2 gövde ve panelsiz konfigürasyonuyla sunulur. Fren kıyıcı ve (H1) RFI sınıfı A1/B (C1) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131B4813 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302P22KT5E21H1BXXXXXSXXXXA0BXCXXXXDX |
| Nominal güç | 22 kW / 30 HP |
| Besleme | 3 faz, 380–500 V AC |
| Koruma sınıfı | IP21 — IP21 / Type 1 |
| Gövde | B2 |
| RFI filtresi | H1 — (H1) RFI sınıfı A1/B (C1) |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | X — LCP panel dahil değildir |
| Elektronik kart kaplaması | X — Kaplamasız PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | A0 — PROFIBUS DP MCA 101 |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 664 × 243 × 261 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 261,0 mm |
| %160 aşırı yükte güç (HO) | 22 kW |
| Normal aşırı yükte güç (NO) | 30 kW |
| Güç kaybı (NO) | 739 W |
| EAN | 5702427316331 |
| Net ağırlık | 29,7 kg |
| Brüt ağırlık | 33,26 kg |
| Üretici hacim bilgisi | 105,71 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 131B4813 kodlu 22 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Bu sipariş kodu LCP lokal kontrol paneli içermez. Üreticinin ortak seri fotoğrafında panel görülmesi teslim kapsamına panel eklemez. Devreye alma ve yerel kullanım için gerekli paneli teklif aşamasında ayrıca belirtin.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A0 kodlu PROFIBUS DP MCA 101 haberleşme opsiyonu bu ürün konfigürasyonunda bulunur. PLC ağıyla bağlantı planlanırken protokol, sürücü parametreleri ve sistemde kullanılacak tanımlama dosyaları birlikte kontrol edilir.
Gövde, montaj ve EMC
IP21 koruma sınıfındaki B2 gövdenin temel boyutları 664 × 243 × 261 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi (H1) RFI sınıfı A1/B (C1) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
131B4813, FC-302P22KT5E21H1BXXXXXSXXXXA0BXCXXXXDX konfigürasyonunu tanımlar. Panelsiz; Fren kıyıcı; IP21 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Hayır. Bu kod panelsizdir; görsel temsili seri fotoğrafıdır. Gerekli LCP paneli ayrıca talep edilebilir.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
131B4813 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 131B4813 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

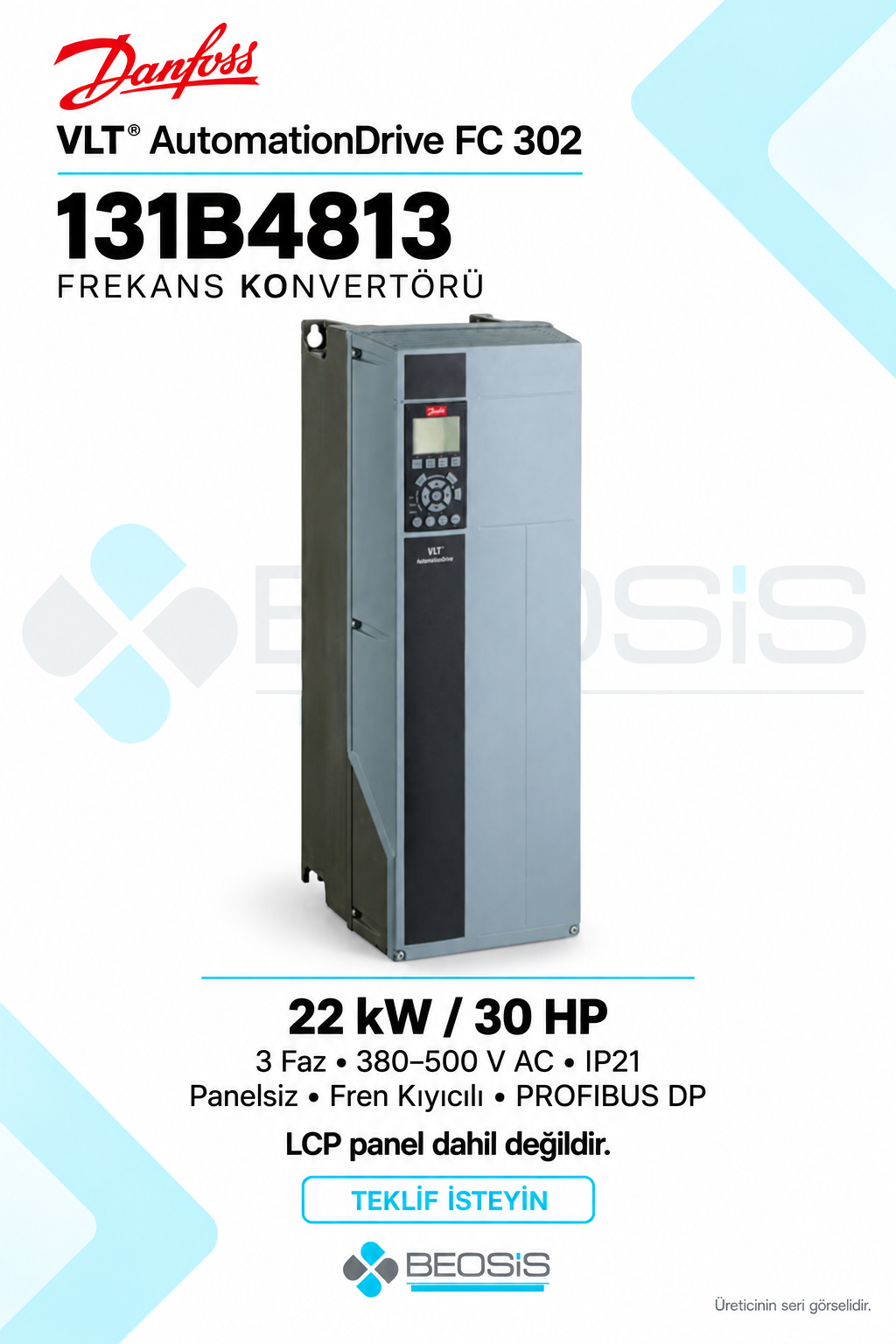

Teknik kaynak: Danfoss 131B4813 resmi ürün sayfası. Üretici seri fotoğrafı esas alınmıştır. Fotoğrafta görülen LCP panel bu ürün koduna dahil değildir.
