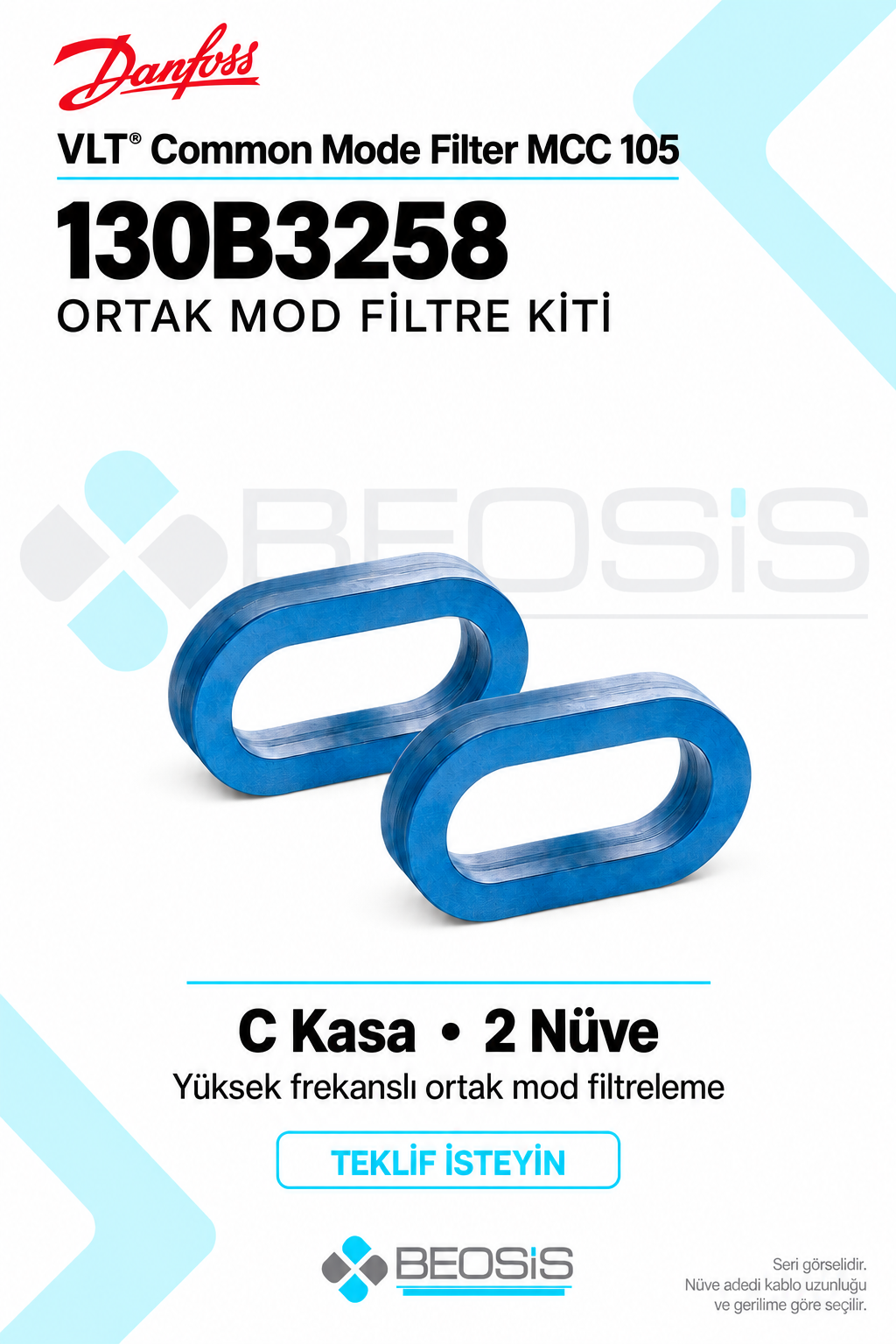

Danfoss 130B3258 VLT® Common Mode Filter MCC 105 C Kasa Ortak Mod Filtre Kiti – 2 Nüve
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 130B3258.
Danfoss 130B3258 – VLT® Common Mode Filter MCC 105 C Kasa Ortak Mod Filtre Kiti – 2 Nüve
Danfoss 130B3258, C kasa VLT sürücüler için MCC 105 serisi yüksek frekanslı ortak mod filtre kitidir. Nanokristalin nüveler motor kablolarındaki yüksek frekanslı ortak mod akımlarını azaltmaya ve motor yataklarının korunmasına yardımcı olmak için kullanılır. Paket iki nüve içerir; uygulamanın gerilimi ve motor kablosunun uzunluğu daha fazla nüve gerektirebilir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 130B3258 |
| Seri | VLT® Common Mode Filter MCC 105 |
| Tip kodu | MCC 105 HF Common Mode Cframe |
| Filtre türü | Yüksek frekanslı ortak mod filtresi |
| Kasa uyumu | C kasa; C1, C2, C3, C4 |
| Ürün grubundaki sürücüler | FC 100 / FC 200 / FC 300; kesin model ve kasa uyumu doğrulanır |
| Paket içeriği | 2 adet filtre nüvesi |
| Nüve teknolojisi | Nanokristalin |
| Dış ölçüler (Y × G × D) | 61 × 102 × 37 mm |
| İç açıklık (Y × G × D) | 28 × 69 × 37 mm |
| T5: 380–500 V kablo uzunluğu / gerekli nüve | 50 m: 2; 100 m: 2; 150 m: 4; 300 m: 4 |
| T7: 525–690 V kablo uzunluğu / gerekli nüve | 50 m: 2; 100 m: 4; 150 m: 4; 300 m: 4 |
| EAN | 5710107618699 |
| Net ağırlık | 0,75 kg |
| Brüt ağırlık | 0,83 kg |
Ortak mod filtrelemenin amacı
Frekans konvertörlü motor sistemlerinde yüksek frekanslı ortak mod bileşenleri elektromanyetik parazite ve yatak akımlarına katkıda bulunabilir. MCC 105 motor tarafındaki kablolara uygulanan nanokristalin nüveler ile bu bileşenlerin azaltılmasına yardımcı olur. Filtre tek başına bir motor sürücüsü veya frenleme direnci değildir.
İki nüvelik paket ve kablo uzunluğu
Üreticinin ürün açıklaması, 380–500 V T5 uygulamalarında 50 ve 100 m için iki, 150 ve 300 m için dört nüve belirtir. 525–690 V T7 uygulamalarında 50 m için iki; 100, 150 ve 300 m için dört nüve belirtilir. Bir paket iki nüve içerdiği için dört nüve gereken uygulamalarda iki paket değerlendirilir. Bu değerler uygun kasa, kablo ve sürücü koşullarıyla birlikte kullanılmalıdır.
Diğer çıkış filtreleriyle kullanım
Danfoss MCC 105’i dU/dt veya sinüs filtreleriyle birlikte kullanılabilen bir yüksek frekanslı filtre seçeneği olarak tanımlar. Her filtrenin işlevi farklıdır: MCC 105 ortak mod bileşenlerine, MCC 102 gerilim yükselme hızına, MCC 101 ise fazlar arası çıkış dalga şekline yönelik seçilir. Nihai düzen, sürücünün çıkış bağlantıları ve ilgili üretici kılavuzu esas alınarak belirlenir.
Boyut ve ağırlık verisi
İç açıklık ölçüsü, kullanılacak motor kablolarının nüveden geçirilmesi için önemlidir. Danfoss Store ürün ayrıntılarında net ağırlık 0,75 kg ve brüt ağırlık 0,83 kg listelenirken açıklama/kılavuz alanında farklı bir nüve ağırlığı yer alır. Bu nedenle taşıma ve montaj hesabında güncel paket ve çizim bilgisi teklif sırasında doğrulanır.
Sık sorulan sorular
130B3258 paketinde kaç nüve bulunur?
Danfoss ürün açıklamasına göre bir pakette iki nüve bulunur.
Her uygulamada tek paket yeterli midir?
Hayır. Üretici tablosunda gerilim ve motor kablosu uzunluğuna göre iki veya dört nüve gerekir.
Uyumluluk için hangi bilgiler gerekli?
Sürücü sipariş kodu, kasa tipi, şebeke gerilimi, motor kablosu uzunluğu ve kablo yapısı paylaşılmalıdır.
