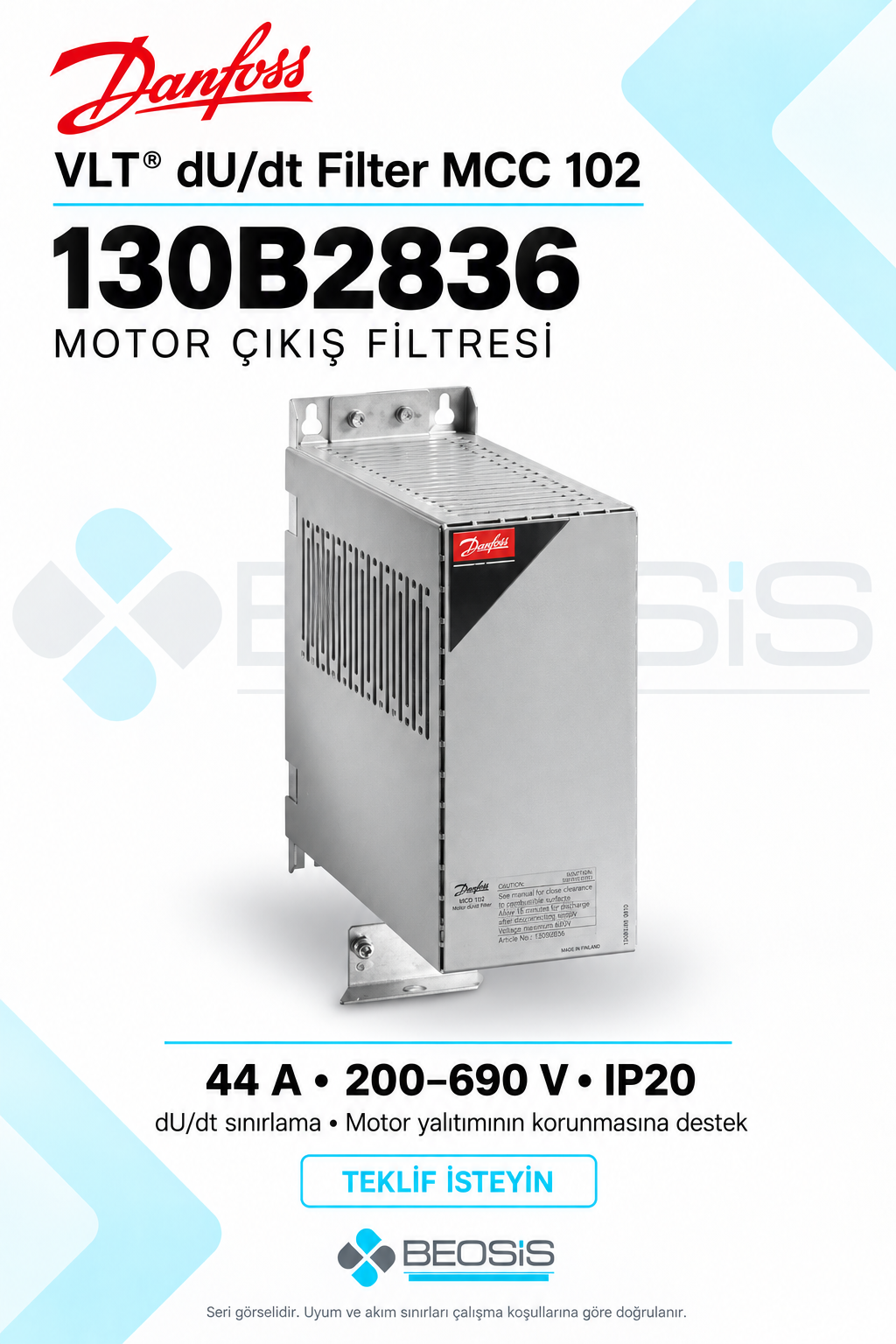

Danfoss 130B2836 VLT® dU/dt Filter MCC 102 44 A 200–690 V IP20 dU/dt Motor Çıkış Filtresi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 130B2836.
Danfoss 130B2836 – VLT® dU/dt Filter MCC 102 44 A 200–690 V IP20 dU/dt Motor Çıkış Filtresi
Danfoss 130B2836, frekans konvertörü ile motor arasına bağlanan MCC 102 serisi dU/dt çıkış filtresidir. PWM geriliminin yükselme hızını azaltarak motor yalıtımının maruz kaldığı elektriksel zorlanmanın sınırlandırılmasına yardımcı olur. 200–690 V uygulamalar için tanımlanan IP20 gövdeli bu ürün, sürücü çıkış akımı ve çalışma koşulları dikkate alınarak seçilir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 130B2836 |
| Seri | VLT® dU/dt Filter MCC 102 |
| Tip kodu | MCC102A40KTME20B |
| Koruma sınıfı | IP20 |
| Filtre türü | Motor çıkışında dU/dt sınırlama |
| Gerilim aralığı | 200–690 V |
| Maksimum sürekli anma akımı | 44 A; gerilim ve frekansa göre akım düşümü uygulanır |
| Nominal güç: 200–240 V | 7,5 kW |
| Nominal güç: 380–440 V | 22 kW |
| Nominal güç: 441–500 V | 22 kW |
| Nominal güç: 525–550 V | 18,5 kW |
| Nominal güç: 551–690 V | 22 kW |
| Maksimum çıkış frekansı | 50 Hz; Danfoss Store ürün verisi |
| Maksimum güç kaybı | 37 W |
| Boyutlar (Y × G × D) | 370 × 118 × 242 mm |
| EAN | 5710107609123 |
| Net ağırlık | 7,8 kg |
| Brüt ağırlık | 7,8 kg |
dU/dt filtresinin görevi
Sürücü çıkışındaki hızlı gerilim değişimleri, motor kablosu ve motor yalıtımı üzerinde ek gerilim zorlanması oluşturabilir. MCC 102 gerilim yükselme hızını sınırlar. Çıkış geriliminin darbe biçimi devam eder; bu ürün sinüs filtresi gibi fazlar arası sinüzoidal gerilim oluşturmak için tanımlanmamıştır. Motor akustik gürültüsünü azaltma hedefi bulunan uygulamalarda sinüs filtresi seçeneği ayrıca değerlendirilir.
Akım, gerilim ve güç seçimi
44 A değeri bütün gerilim ve frekanslarda kullanılabilecek tek bir sınır olarak alınmamalıdır. Danfoss çıkış filtresi tasarım kılavuzunda 130B2836 için çalışma koşuluna göre 44 A, 40 A, 32 A ve 27 A akım değerleri verilir. Örneğin 690 V / 50 Hz koşulunda tablo değeri 27 A’dır. Tablodaki kW karşılıkları üretici ürün sayfasına aittir; seçim motorun gerçek akımı, sürücü modeli, çıkış frekansı ve kablo koşullarıyla doğrulanır.
Pano yerleşimi ve teknik veri notu
IP20 filtre için havalandırma, montaj açıklıkları ve kablolama üretici kılavuzuna göre düzenlenmelidir. Ürün açıklaması ve tasarım kılavuzunda filtre ağırlığı 6,3 kg olarak geçerken Danfoss Store lojistik alanlarında net ve brüt ağırlık 7,8 kg listelenir. Aşağıdaki net/brüt alanları mağazanın lojistik verileridir; taşıma ve mekanik proje için güncel çizim ve paket bilgisi teklif aşamasında doğrulanır.
Sık sorulan sorular
130B2836 bir motor sürücüsü müdür?
Hayır. Bir frekans konvertörünün motor çıkışında kullanılan dU/dt filtresidir; bağımsız hız kontrolü yapmaz.
Her 22 kW motorda kullanılabilir mi?
Motor gücü tek başına yeterli değildir. Besleme gerilimi, anma akımı, sürücü ve motor kablosu koşulları birlikte kontrol edilmelidir.
Sinüs filtresi ile aynı görevi yapar mı?
Gerilim yükselme hızını azaltır ancak PWM darbe biçimini tamamen sinüse dönüştürmez. MCC 101 sinüs filtresi farklı bir çıkış filtresi türüdür.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 130B2836 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 130B2836 resmi ürün sayfası · Danfoss VLT çıkış filtreleri tasarım kılavuzu. Üreticinin ilgili ürün sayfasındaki seri görseli esas alınmıştır. Gerçek ürün ayrıntıları sipariş koduna göre doğrulanır.
