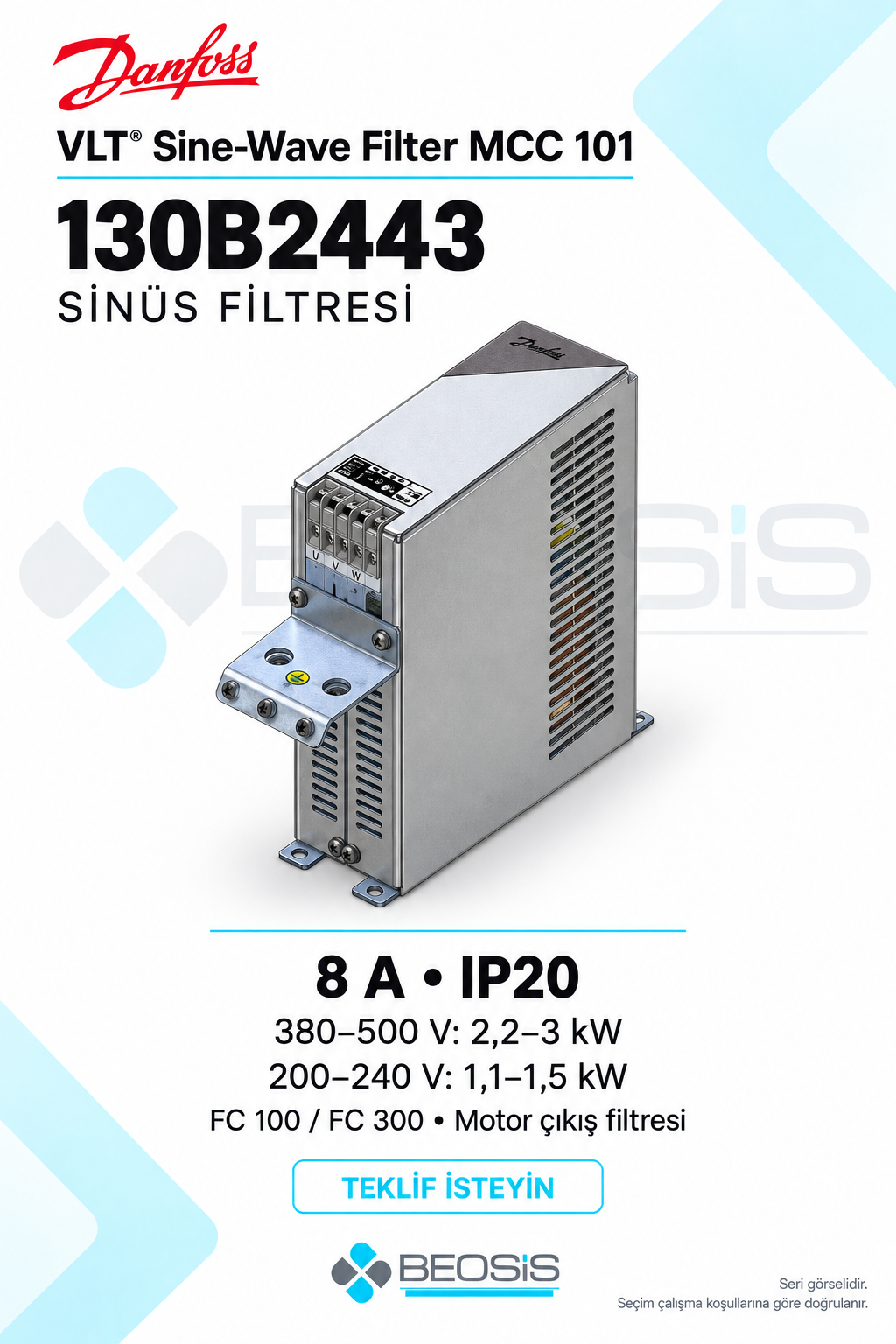

Danfoss 130B2443 VLT® Sine-Wave Filter MCC 101 8 A IP20 Sinüs Filtresi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 130B2443.
Danfoss 130B2443 – VLT® Sine-Wave Filter MCC 101 8 A IP20 Sinüs Filtresi
Danfoss 130B2443, VLT® Sine-Wave Filter MCC 101 serisinde 8 A anma akımlı ve IP20 koruma sınıflı motor çıkış filtresidir. Sürücünün PWM çıkışındaki fazlar arası gerilimi sinüs biçimine yaklaştıran filtre, motor yalıtım zorlanmasının ve motorun anahtarlamadan kaynaklanan akustik gürültüsünün azaltılmasına yardımcı olur. Üretici FC 100 / FC 300 sürücü gruplarını belirtir; kesin seçim sürücü sipariş kodu ve çalışma şartlarıyla yapılır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 130B2443 |
| Seri | VLT® Sine-Wave Filter MCC 101 |
| Tip kodu | MCC101A8K0T3E20A |
| Koruma sınıfı | IP20 |
| Anma akımı (50 Hz) | 8 A |
| Nominal güç eşleştirmesi | 380–500 V: 2,2–3 kW; 200–240 V: 1,1–1,5 kW |
| Üreticide belirtilen sürücü grupları | FC 100 / FC 300 |
| Maksimum çıkış frekansı | 120 Hz; frekansa bağlı akım düşümü ile |
| Kılavuzdaki nominal anahtarlama frekansı | 5 kHz; sürücü ayarı uygulamaya göre doğrulanır |
| Maksimum güç kaybı | 80 W |
| EAN | 5702427888371 |
| Net ağırlık | 5 kg |
| Brüt ağırlık | 5 kg |
Sinüs filtresi ne sağlar?
MCC 101, endüktans ve kapasitans içeren alçak geçiren çıkış filtresi yapısıyla motor tarafındaki fazlar arası gerilimi süzer. Böylece motor yalıtım zorlanmasının, belirli motor gürültülerinin ve yatak akımlarına katkıda bulunan bileşenlerin azaltılmasına yardımcı olabilir. Kullanılabilecek motor kablosu uzunluğu sürücü, kablo yapısı ve filtre seçimine bağlıdır; filtre takılması her kablo uzunluğunun uygun olduğu anlamına gelmez.
Gerilim, motor gücü ve akım seçimi
Ürün için üreticinin güç eşleştirmesi 380–500 V: 2,2–3 kW; 200–240 V: 1,1–1,5 kW şeklindedir. kW değeri tek başına seçim ölçütü değildir: motor anma akımı, sürücü çıkış akımı, çalışma frekansı ve ortam koşulları birlikte incelenmelidir. Danfoss kılavuzu bu filtre boyutu için 50 Hz’de 8 A, 60 Hz’de 7,5 A ve 120 Hz’de 5 A verir. Maksimum frekans bilgisi anma akımının o frekansta değişmeden kullanılabileceği anlamına gelmez.
Montaj ve sürücü parametreleri
IP20 gövde pano yerleşimi, havalandırma ve kablo bağlantısı gereklilikleriyle birlikte değerlendirilmelidir. Anahtarlama frekansı ve filtreyle ilgili sürücü parametreleri üretici kılavuzuna uygun seçilmelidir. Filtre, sürücü ile motor arasına uygulanır. Montaj ölçüleri ve bağlantı detayları için ürünün güncel teknik çizimi esas alınır.
Ürün kodu ve veri notu
Bu kod IP20 kapalı gövdeli sürümdür. Üretici açıklama/kılavuzunda 5,8 kg filtre ağırlığı bulunurken Store lojistik alanları net ve brüt 5 kg gösterir; tabloda lojistik alanlar aktarılmıştır. Paket ve mekanik montaj bilgisi teklif aşamasında doğrulanır.
Sık sorulan sorular
Bu ürün frekans konvertörü müdür?
Hayır. Mevcut uyumlu sürücünün motor çıkışına eklenen sinüs filtresidir.
Sinüs filtresi ile dU/dt filtresi aynı mıdır?
Hayır. Sinüs filtresi fazlar arası çıkış gerilimini sinüs biçimine yaklaştırır. dU/dt filtresi ise gerilim yükselme hızını sınırlar; seçim hedeflenen motor korumasına göre yapılır.
Teklif için hangi bilgileri göndermeliyim?
Motor etiket gücü ve akımı, besleme gerilimi, sürücü sipariş kodu, motor kablosu uzunluğu ve çalışma frekansını 130B2443 koduyla birlikte paylaşabilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 130B2443 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 130B2443 resmi ürün sayfası · Danfoss VLT çıkış filtreleri tasarım kılavuzu. Üreticinin ilgili ürün sayfasındaki seri görseli esas alınmıştır. Gerçek ürün ayrıntıları sipariş koduna göre doğrulanır.
