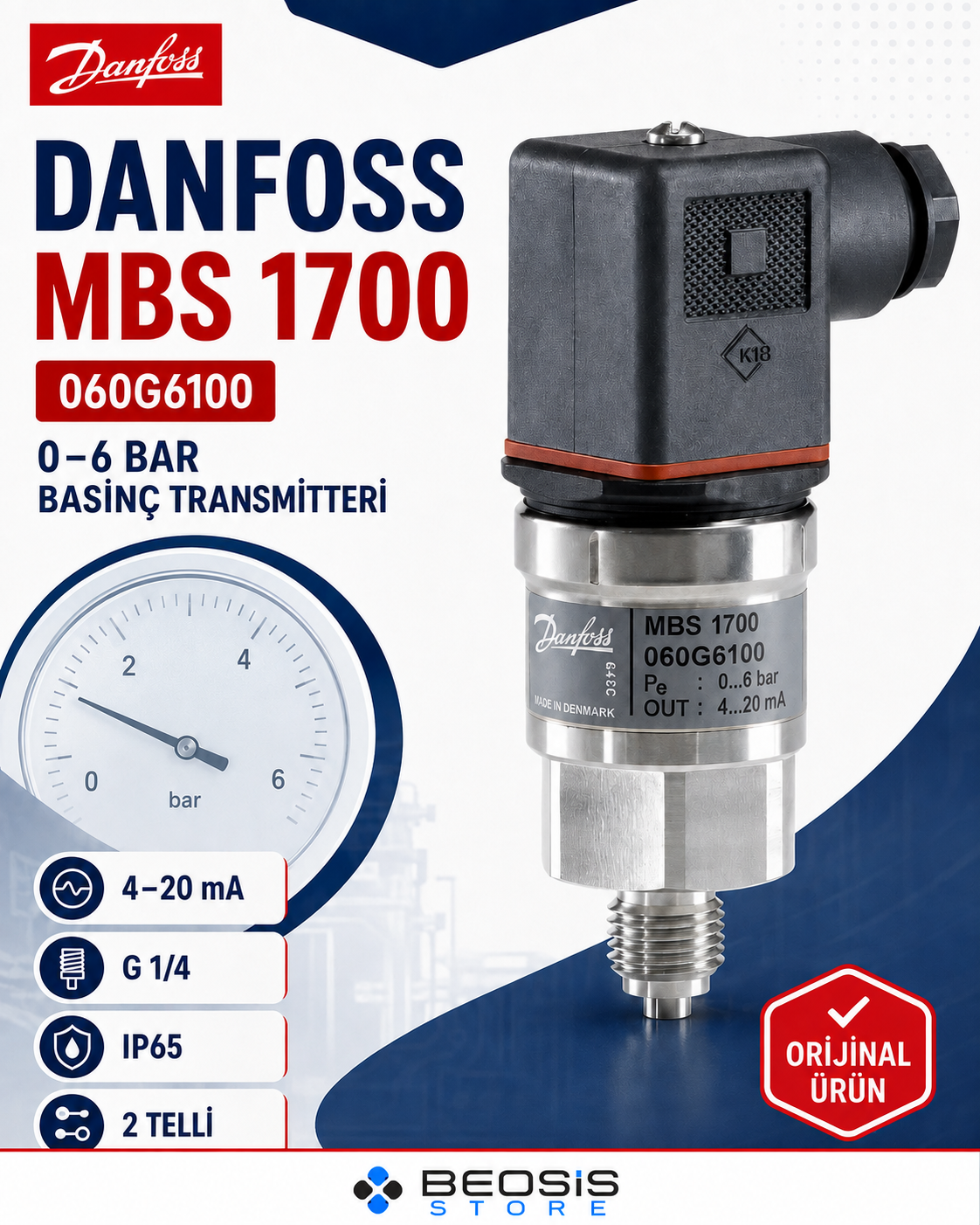

DANFOSS 060G6100 MBS 1700 0-6 bar Basınç Transmitteri
Danfoss MBS 1700 Basınç Transmitteri 0–6 Bar, 4–20 mA, G 1/4 – 060G6100
Danfoss 060G6100 MBS 1700 basınç transmitteri; su uygulamaları, pompalar, hidrofor sistemleri ve genel endüstriyel tesislerde bağıl basıncın sürekli ölçülmesi için tasarlanmıştır. 0–6 bar ölçüm aralığını standart 4–20 mA analog sinyale dönüştürür. G 1/4 erkek proses bağlantısı, EN 175301-803-A açılı konnektörü ve IP65 korumasıyla PLC, kontrolör ve otomasyon sistemlerine kolayca entegre edilir.
- Basınç aralığı: 0–6 bar gauge
- Çıkış sinyali: 4–20 mA
- Besleme gerilimi: 9–32 V DC
- Proses bağlantısı: G 1/4 erkek, EN 837
- Elektrik bağlantısı: EN 175301-803-A açılı konnektör, Pg 9
- Tipik doğruluk: ±%0,5 FS
- Maksimum tepki süresi: 4 ms
- Koruma sınıfı: IP65
- Aşırı yük basıncı: 36 bar

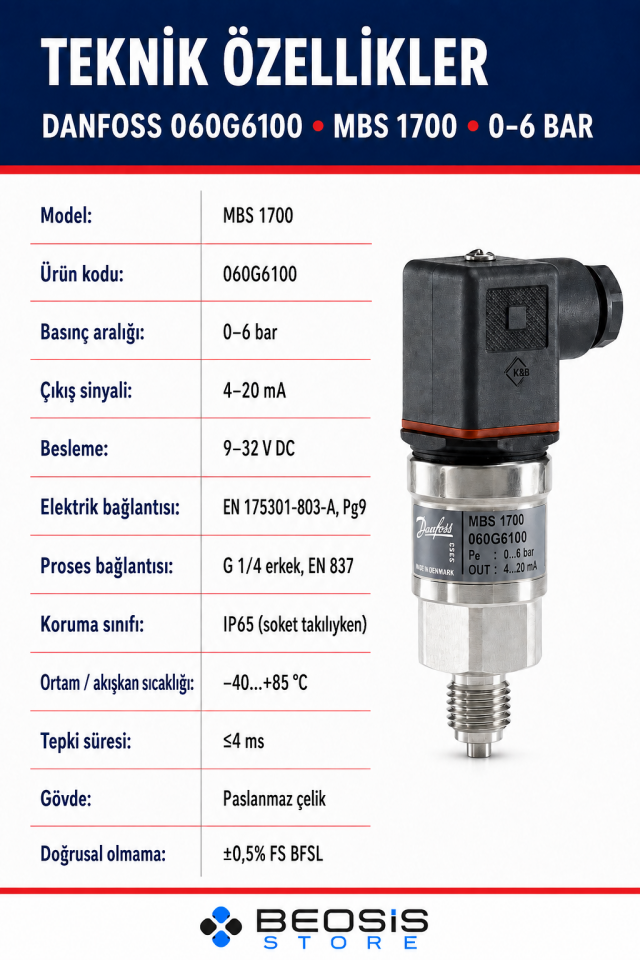

Ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 060G6100 |
| Ürün tipi | MBS 1700 basınç transmitteri |
| Tip kodu | MBS 1700-1811-A1AB04-0 |
| Ürün grubu | Sensörler / Sensing Solutions |
| EAN/UPC | 5702423295340 |
| Net / brüt ağırlık | 0,153 kg / 0,174 kg |
Ölçüm ve performans özellikleri
| Basınç ölçüm aralığı | 0–6 bar (0–87 psi) |
|---|---|
| Basınç referansı | Gauge / bağıl basınç |
| Çıkış sinyali | 4–20 mA akım çıkışı |
| Tipik doğruluk | ±%0,5 FS |
| Maksimum doğruluk sapması | ±%1 FS |
| Doğrusalsızlık | ±%0,5 FS, BFSL |
| Maksimum tepki süresi | 4 ms |
| Aşırı yük basıncı | 36 bar |
| Alt / üst klipsleme seviyesi | 3,60 mA / 22,40 mA |
| Ayarlanabilir sıfır ve span | Hayır |
Bağlantı ve elektrik özellikleri
| Besleme gerilimi | 9–32 V DC |
|---|---|
| Elektrik bağlantısı | Açılı konnektör |
| Konnektör standardı | EN 175301-803-A |
| Kablo girişi | Pg 9 |
| Pin bağlantısı | Pin 1: + besleme; Pin 2: − ortak / sinyal dönüşü |
| Proses bağlantısı | G 1/4 erkek |
| Proses bağlantı standardı | EN 837 |
| Anahtar ağzı | 27 mm HEX |
| Koruma sınıfı | IP65 |
Sıcaklık ve onaylar
| Akışkan sıcaklığı | −40…+85 °C |
|---|---|
| Ortam sıcaklığı | −40…+85 °C |
| Kompanzasyon sıcaklığı | 0…+80 °C |
| Onaylar | CE, cULus / UL Recognized |
| Kendinden emniyetli / Ex | Hayır |
4–20 mA ölçeklendirme
0 bar basınçta çıkış yaklaşık 4 mA, 6 bar basınçta ise 20 mA’dır. Lineer ölçeklendirme için aşağıdaki bağıntı kullanılabilir:
Bu varyantta her 1 mA değişim 1 bara karşılık gelir. Örnek olarak 8 mA = 1,5 bar, 12 mA = 3 bar ve 16 mA = 4,5 bardır.
Kullanım alanları
- Su pompaları ve hidrofor sistemleri
- Basınçlandırma ve su dağıtım tesisleri
- HVAC ve yardımcı işletmeler
- Endüstriyel makine ve otomasyon sistemleri
- PLC/SCADA basınç izleme uygulamaları
- Filtre ve proses hattı basınç takibi
Montaj ve devreye alma notları
- G 1/4 erkek bağlantının proses hattına ve sızdırmazlık yöntemine uygunluğunu doğrulayın.
- Montaj torkunu transmitteri gövdesinden değil 27 mm altıgen bağlantı yüzeyinden uygulayın.

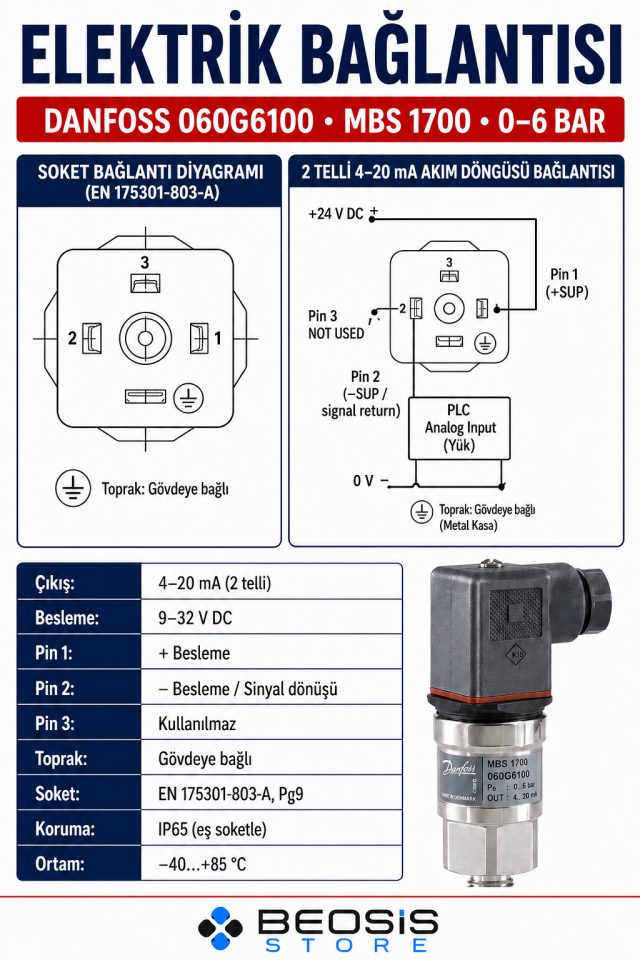

- Pin 1’i pozitif beslemeye, Pin 2’yi analog giriş dönüşüne bağlayarak 2 telli 4–20 mA çevrimi kurun.
- PLC analog giriş kartının aktif/pasif bağlantı tipini ve döngü beslemesini kontrol edin.
- Konnektör contası ile Pg 9 kablo girişini doğru kapatarak IP65 korumasını muhafaza edin.
- Basınç darbelerinin yüksek olduğu uygulamalarda uygun mekanik sönümleme elemanı değerlendirin; bu varyantta dahili darbe sönümleyici yoktur.
Neden Beosis Store?
Beosis Store, ürün tedariğinin yanında ölçüm aralığı, proses bağlantısı, çıkış sinyali ve PLC analog giriş uyumluluğunun değerlendirilmesine yardımcı olan teknik destek sunar. Endüstriyel otomasyon ve enerji projelerindeki saha tecrübemizle yanlış transmitter varyantı seçimi riskini azaltmayı hedefleriz.
- Ürün kodu ve teknik özellik doğrulama
- PLC/SCADA ölçeklendirme desteği
- Kurumsal teklif ve proje bazlı tedarik
- Satış öncesi ve satış sonrası teknik iletişim
Kurumsal teklif ve teknik talepler: info@beosis.com.tr
Resmî ürün kaydı
Danfoss Design Center – MBS 1700, 060G6100 ürün detayları ve dokümanları
Sık sorulan sorular
060G6100 hangi basınç aralığını ölçer?
0–6 bar bağıl basıncı ölçer ve 0–87 psi aralığına karşılık gelir.
Çıkış sinyali ve beslemesi nedir?
Çıkış 4–20 mA, besleme aralığı 9–32 V DC’dir.
PLC’de nasıl ölçeklendirilir?
4 mA = 0 bar ve 20 mA = 6 bar olacak şekilde lineer ölçeklendirilir. Bu modelde 1 mA değişim 1 bara eşittir.
Basınç bağlantısı nedir?
EN 837 standardında G 1/4 erkek bağlantıdır.
Not: Teknik değerler Danfoss 060G6100 ürün verileri esas alınarak hazırlanmıştır. Üretici özelliklerde önceden bildirim yapmadan değişiklik yapabilir. Nihai seçim için güncel Danfoss dokümanlarını ve uygulama şartlarını dikkate alınız.
