DANFOSS 060-508166 KPI38 (8-28 BAR) PRESOSTAT
6.368,05 TL
Kategori
Marka
Stok Kodu
060-508166
*6.368,05 TL den başlayan taksitlerle!

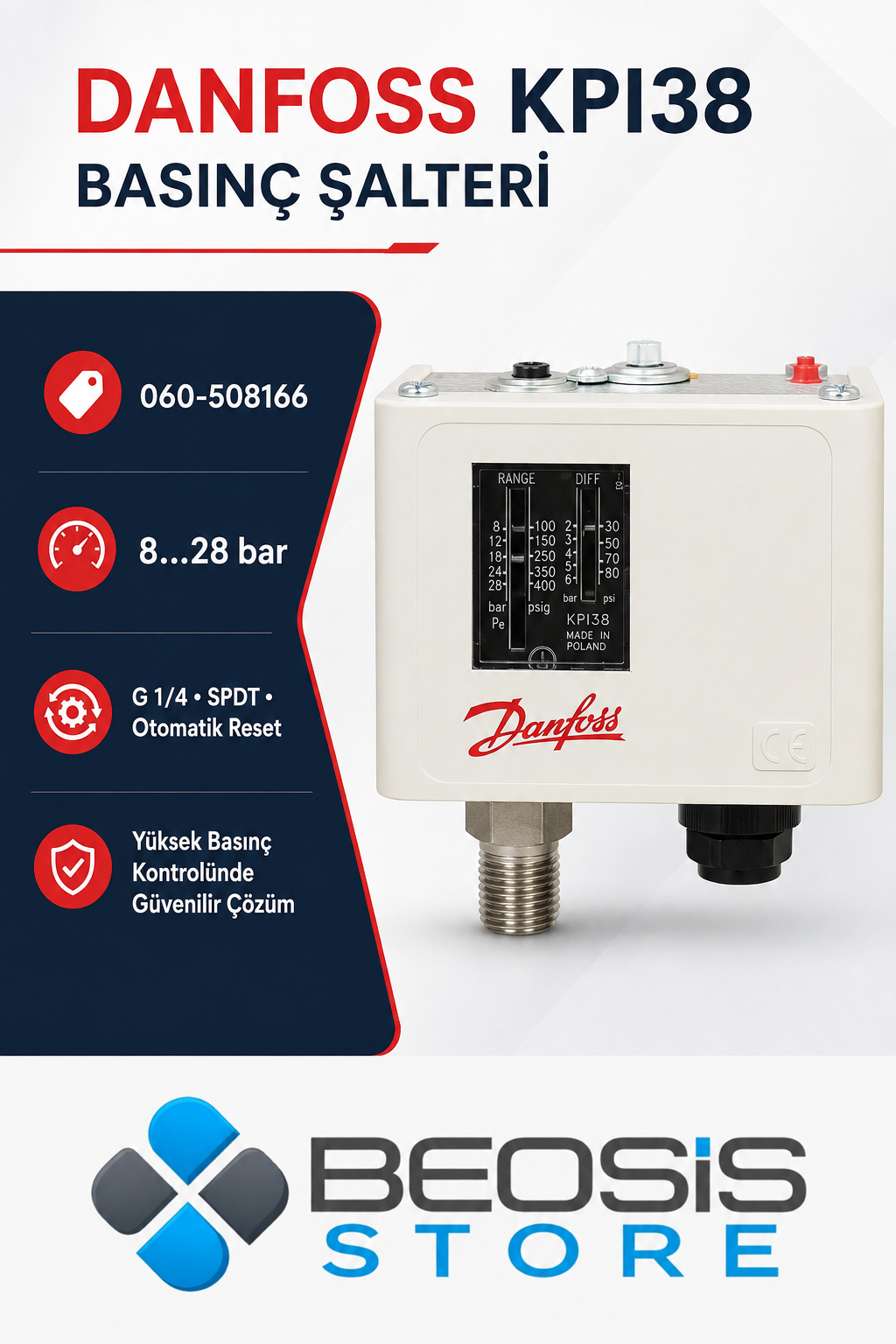

Danfoss KPI38 Basınç Şalteri – 060-508166 – 8…28 bar – G 1/4
Danfoss KPI38 060-508166, endüstriyel sistemlerde yüksek basıncın izlenmesi ve kontrol edilmesi için tasarlanmış mekanik bir basınç şalteridir. 8–28 bar ayarlanabilir basınç aralığı, 1,8–6 bar ayarlanabilir diferansiyeli ve otomatik resetleme fonksiyonuyla kompresör, pompa, hidrofor, kazan yardımcı sistemleri ve proses makinelerinde kullanılabilir.
Körüklü basınç algılama elemanı, sistem basıncındaki değişimleri mekanik harekete dönüştürerek SPDT kontağın konum değiştirmesini sağlar. Harici bir besleme gerilimine ihtiyaç duymadan çalışan KPI38; kontrol, alarm, durdurma ve emniyet uygulamaları için güvenilir bir anahtarlama çözümü sunar.

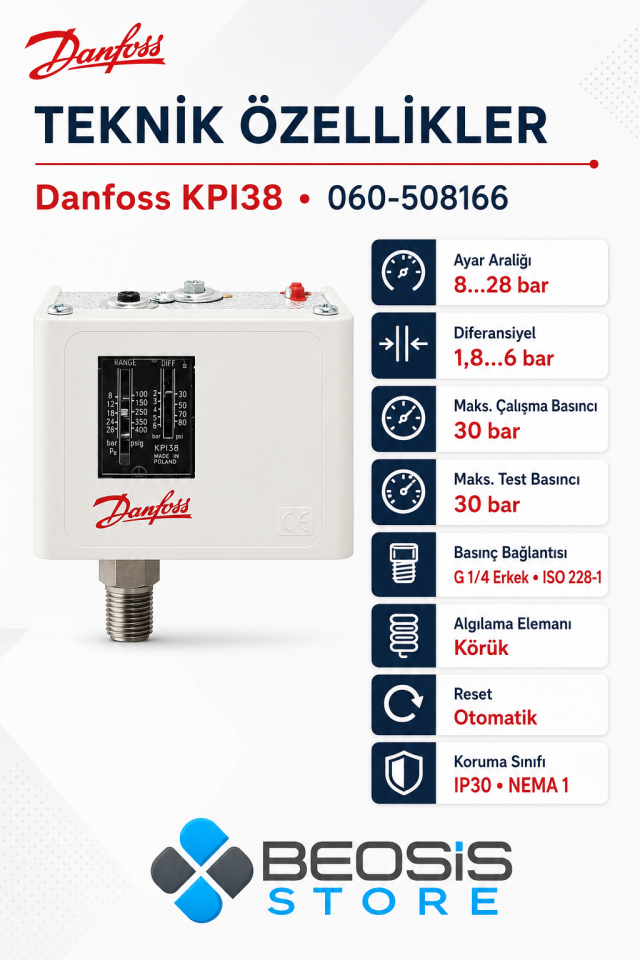

Öne Çıkan Özellikler
- 8…28 bar ayarlanabilir basınç aralığı
- 1,8…6 bar ayarlanabilir diferansiyel
- 30 bar maksimum çalışma basıncı
- 30 bar maksimum test basıncı
- G 1/4 erkek proses bağlantısı
- ISO 228-1 bağlantı standardı
- Körüklü mekanik basınç algılama elemanı
- SPDT değiştirici kontak yapısı
- Otomatik resetleme fonksiyonu
- -40…+65 °C ortam sıcaklığı
- IP30 ve NEMA 1 koruma sınıfı
- EPD çevresel ürün beyanı
- CE, UL, CCC, EAC, RINA ve diğer uluslararası onaylar
Temel Ürün Bilgileri
| Marka | Danfoss |
| Ürün kodu | 060-508166 |
| Model / Type | KPI38 |
| Ürün tipi | Basınç şalteri / Presostat |
| İngilizce ürün tanımı | Pressure switch |
| Ürün grubu | Anahtarlar ve termostatlar |
| Seri | KP / KPI |
| EAN | 5702423147335 |
| Bakım yapılabilir | Hayır |
| Batarya içerir | Hayır |
| EPD belgesi | Mevcut |
Basınç ve Regülasyon Özellikleri
| Regülasyon aralığı | 8…28 bar Pe |
| Regülasyon aralığı | 116…406 psig |
| Minimum diferansiyel | 1,8 bar / 26 psi |
| Maksimum diferansiyel | 6 bar / 87 psi |
| Maksimum çalışma basıncı | 30 bar / 435 psig |
| Maksimum test basıncı | 30 bar Pe / 435 psig |
| Basınç algılama elemanı | Körük |
| Resetleme fonksiyonu | Otomatik |
Basınç Bağlantısı
| Basınç bağlantısı | G 1/4 |
| Bağlantı ölçüsü | 1/4 inç |
| Bağlantı standardı | ISO 228-1 |
| Diş tipi | G paralel diş |
| Bağlantı cinsiyeti | Erkek |

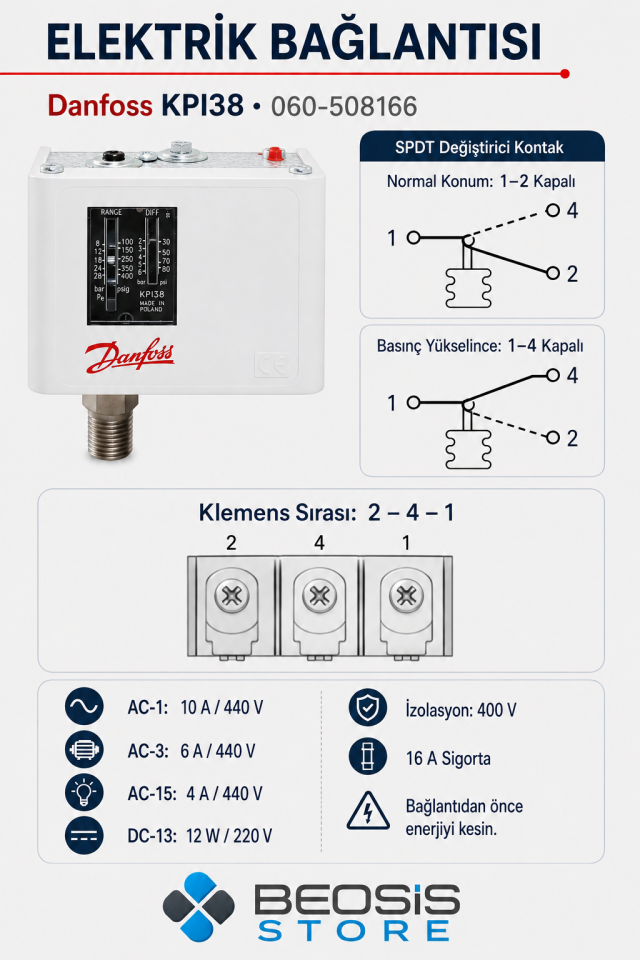

Elektriksel Özellikler
| Kontak fonksiyonu | SPDT – Tek kutuplu değiştirici kontak |
| AC-1 kontak kapasitesi | 10 A, 440 V |
| AC-3 kontak kapasitesi | 6 A, 440 V |
| AC-15 kontak kapasitesi | 4 A, 440 V |
| DC-13 kontak kapasitesi | 12 W, 220 V |
| Kilitli rotor değeri | LR: 36 A, 240 V |
| Kilitli rotor değeri | LR: 48 A, 120 V |
| İzolasyon gerilimi | 400 V |
| Nominal darbe dayanım gerilimi | 4 kV |
| Kirlilik derecesi | 3 |
| Kısa devre koruması | 16 A sigorta |
Elektrik Bağlantısı ve Kablo Özellikleri
| Elektrik bağlantısı | Lastik kablo rakoru |
| Uygun kablo çapı | 6–14 mm |
| Yüksüklü esnek kablo | 0,5–1,5 mm² |
| Yüksüksüz esnek kablo | 0,7–2,5 mm² |
| Katı / tek damarlı kablo | 0,75–2,5 mm² |

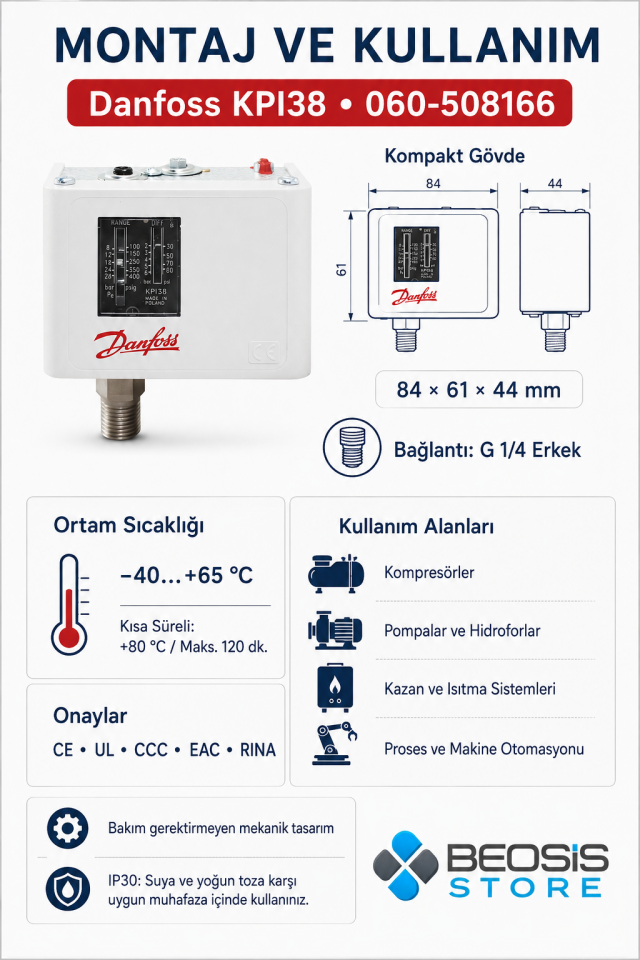

Çevresel ve Mekanik Özellikler
| IP koruma sınıfı | IP30 |
| NEMA koruma sınıfı | NEMA 1 |
| Minimum ortam sıcaklığı | -40 °C / -40 °F |
| Maksimum ortam sıcaklığı | +65 °C / 149 °F |
| Kısa süreli sıcaklık dayanımı | En fazla 120 dakika boyunca +80 °C / 176 °F |
| Net ağırlık | 0,320 kg |
| Brüt ağırlık | 0,340 kg |
| Ambalaj hacmi | 0,57 litre |
Ambalaj Bilgileri
| Ambalaj biçimi | Çoklu paket |
| Ambalaj başına miktar | 36 adet |
| EEE kategorisi | Kategori 5 – Dış boyutları 50 cm’den küçük ekipmanlar |
| WEEE kapsamında | Evet |
Çalışma Prensibi
KPI38 içerisindeki körük, bağlı olduğu sistemdeki basınç değişikliklerine mekanik olarak tepki verir. Sistem basıncı ayarlanan anahtarlama değerine ulaştığında SPDT kontak konum değiştirir. Bu kontak hareketi; kontaktör, röle, alarm devresi veya otomasyon sistemine basınç durum sinyali iletmek için kullanılabilir.
Basınç, ayarlanan diferansiyel değeri kadar geri geldiğinde kontak otomatik olarak başlangıç konumuna döner. 1,8–6 bar arasında ayarlanabilen diferansiyel, pompa ve kompresörlerin gereksiz sıklıkta devreye girip çıkmasını azaltmaya yardımcı olur.
Kullanım Alanları
- Yüksek basınçlı hava kompresörleri
- Endüstriyel pompalar ve hidrofor sistemleri
- Kazan ve bölgesel ısıtma uygulamaları
- Basınçlı su ve hava tesisatları
- Soğutma ve iklimlendirme sistemleri
- Makine ve proses otomasyonu
- Basınç alarm ve emniyet devreleri
- Motor ve kontaktör kumanda sistemleri
- Denizcilik ve yardımcı makine uygulamaları
KPI38 Ürün Avantajları
- 8…28 bar yüksek basınç ayar aralığı
- 1,8…6 bar ayarlanabilir diferansiyel
- 30 bar maksimum çalışma basıncı
- Güvenilir körüklü mekanik algılama sistemi
- Harici enerji beslemesi gerektirmeyen çalışma prensibi
- SPDT değiştirici kontak ile esnek kontrol imkânı
- Otomatik resetleme fonksiyonu
- -40 °C’ye kadar düşük sıcaklıklarda çalışma
- Kompakt ve dayanıklı KPI serisi tasarımı
- EPD çevresel ürün beyanı
- Uluslararası güvenlik ve denizcilik onayları
Onaylar ve Uygunluk
- CCC
- CE
- CMIM
- EAC
- LVD
- RINA
- Çin RoHS
- cULus – UL 873
- CSA C22.2
- UA
| CE işareti | Evet |
| UL işareti | Evet |
| UL onay dosyası | E31024 |
| AB RoHS uyumluluğu | Evet |
| AB RoHS muafiyeti | Yok |
| Çin RoHS uyumluluğu | Evet |
| EPD mevcut | Evet |
| SCIP dosya numarası | 1b8fc5ed-65e2-48fc-8738-8cce613a9786 |
| SCIP ürün adı | KP KPI |
REACH Bilgileri
Ürün, REACH Aday Listesi kapsamında aşağıdaki maddeleri içerebilir:
- Kurşun – CAS No: 7439-92-1
- Kadmiyum oksit – CAS No: 1306-19-0
Teknik Belgeler
| Belge türü | Belge adı | Belge kodu | |
|---|---|---|---|
| Broşür | District Heating and Boiler Applications | AD194186420561en-000301 | |
| Montaj kılavuzu | Pressure Switch Type KPI 34, KPI 35, KPI 36 and KPI 38 | AN104186438138en-000503 | |
| Teknik bilgi föyü | Pressure Switch, KP and KPI | AI557543881535en-000101 | |
| Ürün çevre bilgileri | EPD for Pressure Switch, KPI 35, 36, 38 | BI528251956841en-000102 |
Sertifikalar
| Belge türü | Belge adı | Belge kodu |
|---|---|---|
| AB Deklarasyonu | Danfoss EU 060-9650AF | ID365934724355-0701 |
| AB Deklarasyonu | EU DOC PL01 Packaging | ID568641171791-0101 |
| CCC Beyanı | Danfoss CCC 2024010305641303 | ID510244477003-0201 |
| Deniz sertifikası | RINA ELE282125XG | ID365840295016-0201 |
| Elektrik güvenliği | Certificate UL-US-L31024-13-30303891-3 | ID547836642497-0101 |
| Elektrik güvenliği | FM KP/KPI Rev. 1 | ID365929964103-0101 |
| Elektrik güvenliği | UL E31024 | ID365930080167-0201 |
| Üretici beyanı | Danfoss MD 060-9638.AB | ID365946695616-0201 |
| İhracat kontrol beyanı | Pressure Switches & Thermostats | ID506038976534-0203 |
Uyumlu Aksesuarlar
| Ürün kodu | Aksesuar | Açıklama |
|---|---|---|
| 017-420566 | Reducing Nipple | Basınç bağlantısı için redüksiyon nipeli |
| 060-003166 | Cap | KP/KPI tekli ürünler için kapak |
| 060-008666 | Front Cover | KP/KPI tekli ürünler için ön kapak |
| 060-033066 | IP55 Enclosure | KP/KPI tekli ürünler için IP55 muhafaza |
| 060-105566 | Mounting Bracket | KP ve MP serileri için montaj braketi |
| 060-105666 | Mounting Bracket | KP ve MP serileri için montaj braketi |
| 060-105966 | Screwed Cable Entry With Nut | Somunlu vidalı kablo giriş aksesuarı |
| 060-109766 | Top Cover | KP/KPI tekli ürünler için üst kapak |
| 060-333266 | Transition Nipple | Geçiş bağlantı nipeli |
| 060-062866 | IP55 Transparent Enclosure | Şeffaf kapaklı IP55 muhafaza |
Montaj ve Güvenlik Notları
- Montaj ve elektrik bağlantısı yetkili teknik personel tarafından yapılmalıdır.
- Hassas ayar yapılırken doğrulanmış bir manometre veya basınç göstergesi kullanılmalıdır.
- Ürün üzerindeki basınç ölçeği gösterge amaçlıdır; kesin anahtarlama noktası manometreyle doğrulanmalıdır.
- Sistem basıncı 30 bar maksimum çalışma basıncını aşmamalıdır.
- Bu modelde maksimum çalışma ve maksimum test basıncı 30 bar olarak belirtilmiştir.
- IP30 koruma sınıfı nedeniyle ürün suya, yoğun neme ve toza maruz kalacağı ortamlarda uygun bir muhafaza içerisinde kullanılmalıdır.
- Daha yüksek çevresel koruma gereken uygulamalarda uyumlu IP55 muhafaza tercih edilebilir.
- Elektrik bağlantılarında uygun kesitte bakır iletken kullanılmalıdır.
- Endüktif yüklerde uygun kontaktör, röle ve aşırı gerilim koruma elemanları kullanılmalıdır.
- Basınç bağlantısında ISO 228-1 standardına uygun G 1/4 dişli bağlantı kullanılmalıdır.
- Ürün, emniyet ekipmanı olarak kullanılacaksa uygulamaya özel risk değerlendirmesi yapılmalıdır.
