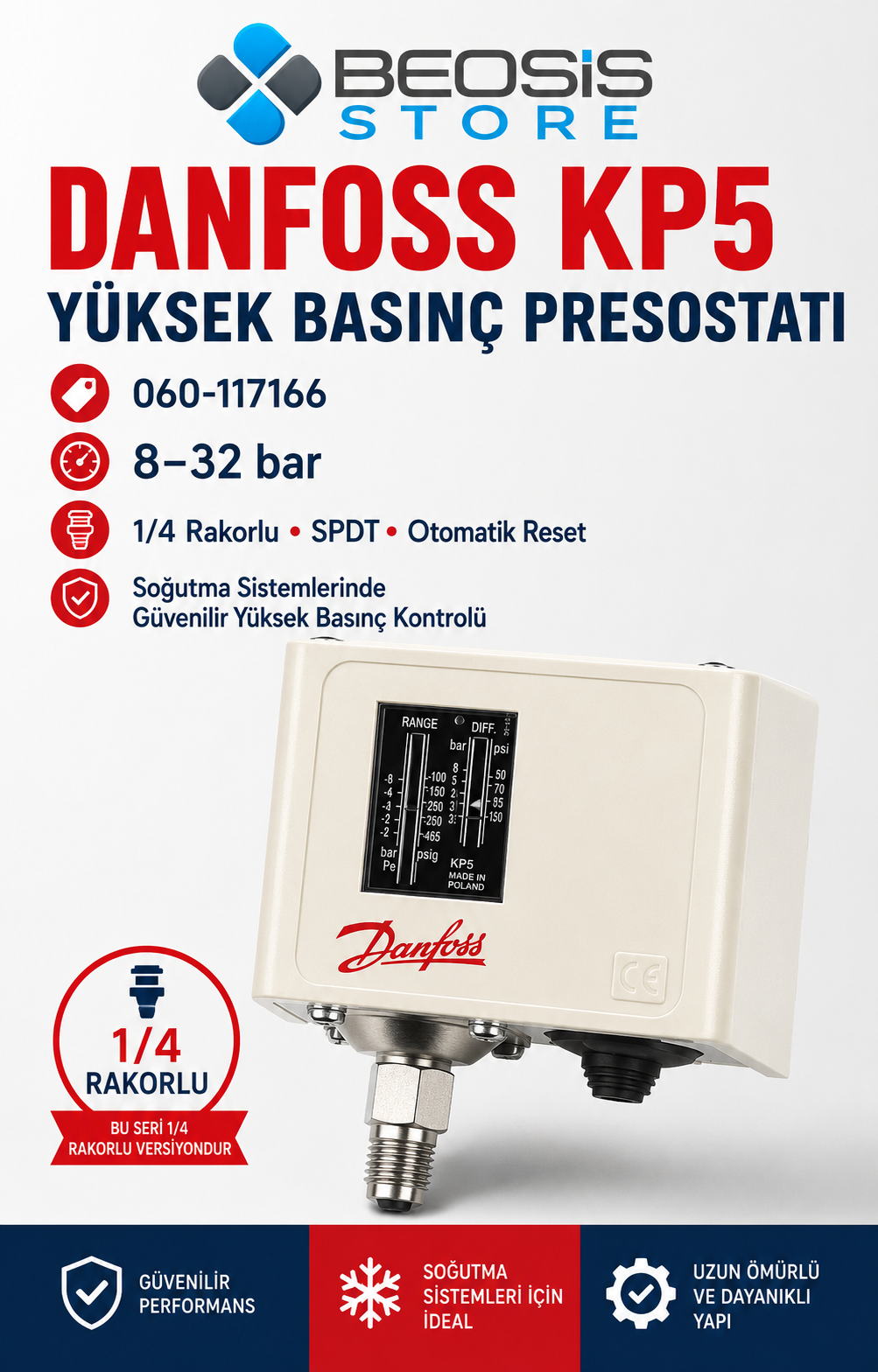

Danfoss KP5 Yüksek Basınç Presostatı – 060-117166 – 8…32 bar – 1/4 Rakorlu
Danfoss KP5 060-117166, soğutma ve iklimlendirme sistemlerinde yüksek basıncın izlenmesi ve kontrol edilmesi için geliştirilmiş mekanik bir basınç şalteridir. 8–32 bar ayarlanabilir basınç aralığı ve 1,8–6 bar ayarlanabilir diferansiyeliyle kompresör kontrolü, yüksek basınç alarmı ve yardımcı emniyet devrelerinde kullanılabilir.
Körüklü basınç algılama elemanı, otomatik resetleme fonksiyonu ve SPDT değiştirici kontağı sayesinde harici besleme gerilimine gerek duymadan güvenilir anahtarlama sağlar. Ürün, DIN 8906 standardına uygun 1/4 inç erkek kesme halkalı rakor bağlantısına sahiptir.
Önemli uygulama notu: Danfoss ürün bilgisine göre KP5 060-117166, sıvı hattında kullanıma uygun değildir. Ürün, uygulamaya uygun gaz veya buhar basıncının algılanması amacıyla kullanılmalıdır.

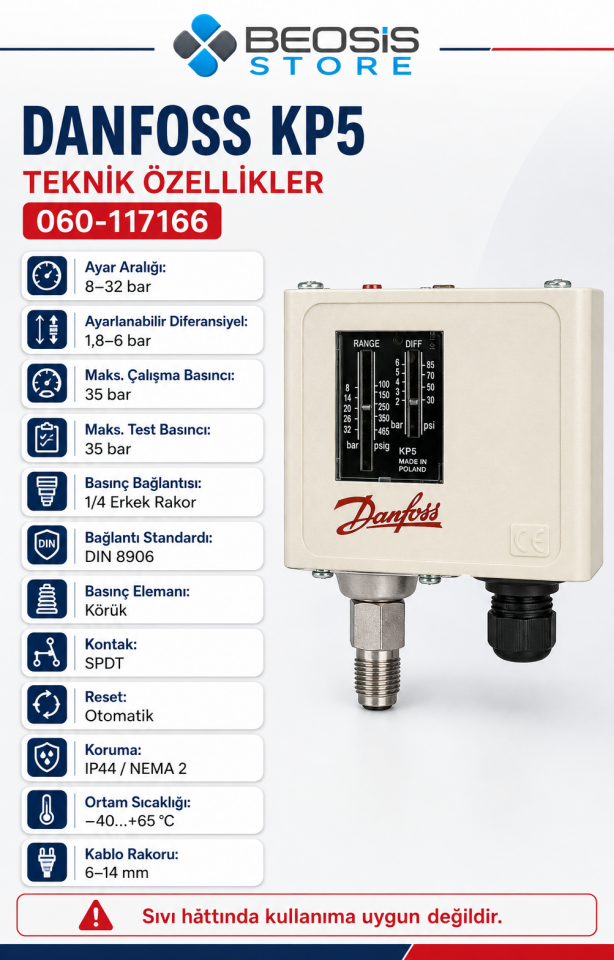

Öne Çıkan Özellikler
- 8…32 bar ayarlanabilir basınç aralığı
- 1,8…6 bar ayarlanabilir diferansiyel
- 35 bar maksimum çalışma basıncı
- 35 bar maksimum test basıncı
- DIN 8906 standardında 1/4 inç erkek rakor
- Körüklü mekanik basınç algılama elemanı
- SPDT değiştirici kontak
- Otomatik resetleme fonksiyonu
- IP44 ve NEMA 2 koruma sınıfı
- -40…+65 °C ortam sıcaklığı
- Yüksek kapasiteli elektrik kontakları
- Uluslararası elektrik ve denizcilik onayları
Temel Ürün Bilgileri
| Marka |
Danfoss |
| Ürün kodu |
060-117166 |
| Model / Type |
KP5 |
| Ürün tipi |
Yüksek basınç şalteri / Presostat |
| İngilizce ürün tanımı |
Pressure switch |
| Ürün grubu |
Anahtarlar ve termostatlar |
| Seri |
Danfoss KP |
| EAN |
5702422025931 |
| Özdeş ürün |
060-509666 |
| Bakım yapılabilir |
Hayır |
| Batarya içerir |
Hayır |
Basınç ve Regülasyon Özellikleri
| Regülasyon aralığı |
8…32 bar Pe |
| Regülasyon aralığı |
116…464 psig |
| Minimum diferansiyel |
1,8 bar / 26 psi |
| Maksimum diferansiyel |
6 bar / 87 psi |
| Maksimum çalışma basıncı |
35 bar / 510 psig |
| Maksimum test basıncı |
35 bar Pe / 510 psig |
| Basınç algılama elemanı |
Körük |
| Resetleme fonksiyonu |
Otomatik |
| Uygulama sınırlaması |
Sıvı hattında kullanıma uygun değildir |

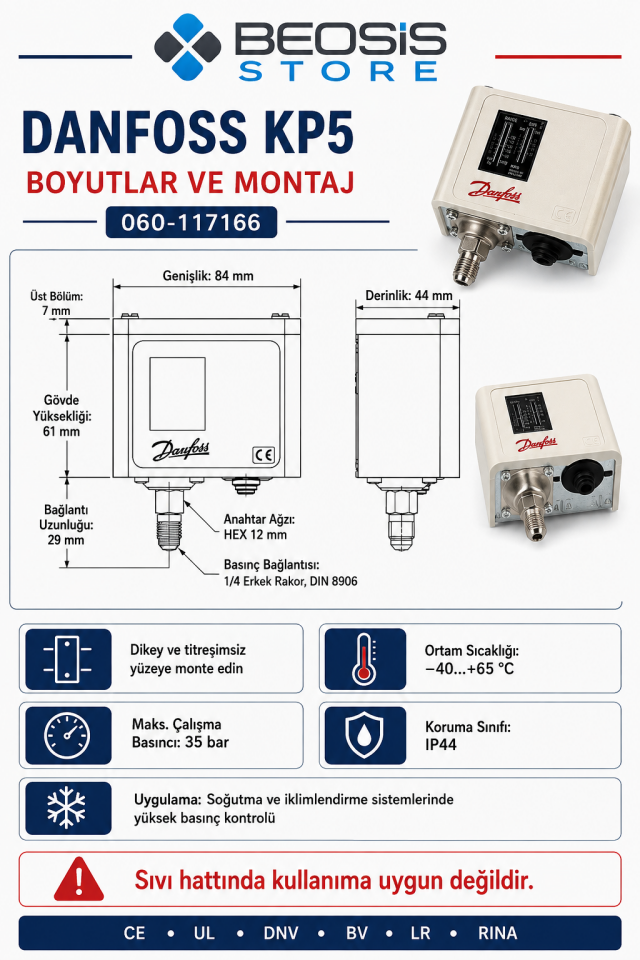

Basınç Bağlantısı
| Bağlantı ölçüsü |
1/4 inç |
| Bağlantı tipi |
Kesme halkalı rakor |
| Bağlantı standardı |
DIN 8906 |
| Bağlantı cinsiyeti |
Erkek |
Bağlantı uyarısı: KP5 060-117166 ürününün bağlantısı standart G 1/4 dişli bağlantı olarak değerlendirilmemelidir. Ürün, Danfoss teknik verilerinde DIN 8906 standardında 1/4 inç rakor olarak belirtilmiştir.

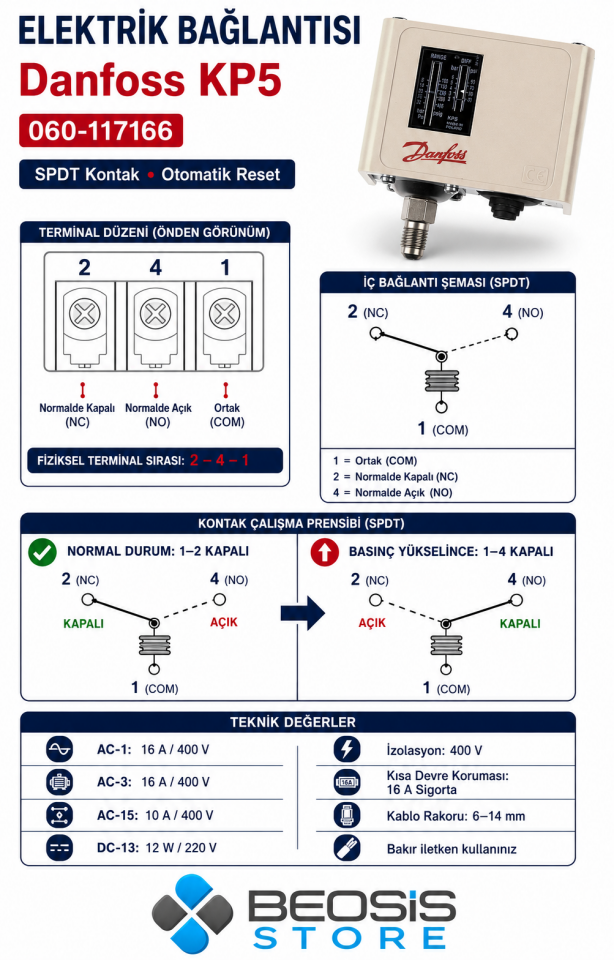

Elektriksel Özellikler
| Kontak fonksiyonu |
SPDT – Tek kutuplu değiştirici kontak |
| AC-1 kontak kapasitesi |
16 A, 400 V |
| AC-3 kontak kapasitesi |
16 A, 400 V |
| AC-15 kontak kapasitesi |
10 A, 400 V |
| DC-13 kontak kapasitesi |
12 W, 220 V |
| Kilitli rotor değeri |
LR: 112 A, 400 V |
| İzolasyon gerilimi |
400 V |
| Nominal darbe dayanım gerilimi |
4 kV |
| Kirlilik derecesi |
3 |
| Kısa devre koruması |
16 A sigorta |
Elektrik Bağlantısı ve Kablo Özellikleri
| Elektrik bağlantısı |
Lastik kablo rakoru |
| Uygun kablo çapı |
6–14 mm |
| Yüksüklü esnek kablo |
0,5–1,5 mm² |
| Yüksüksüz esnek kablo |
0,7–2,5 mm² |
| Katı / tek damarlı kablo |
0,75–2,5 mm² |
Çevresel ve Mekanik Özellikler
| IP koruma sınıfı |
IP44 |
| NEMA koruma sınıfı |
NEMA 2 |
| Minimum ortam sıcaklığı |
-40 °C / -40 °F |
| Maksimum ortam sıcaklığı |
+65 °C / 149 °F |
| Kısa süreli sıcaklık dayanımı |
En fazla 120 dakika boyunca +80 °C / 176 °F |
| Net ağırlık |
0,308 kg |
| Brüt ağırlık |
0,340 kg |
| Ambalaj hacmi |
0,57 litre |
Ambalaj Bilgileri
| Ambalaj biçimi |
Çoklu paket |
| Ambalaj başına miktar |
36 adet |
| EEE kategorisi |
Kategori 5 – Dış boyutları 50 cm’den küçük ekipmanlar |
| WEEE kapsamında |
Evet |
Çalışma Prensibi
KP5 içerisindeki körük, bağlı olduğu soğutma sistemindeki basınç değişikliklerine mekanik olarak tepki verir. Basınç ayarlanan anahtarlama değerine ulaştığında SPDT kontak konum değiştirerek kompresör kontaktörüne, kontrol rölesine veya alarm devresine sinyal iletir.
Basınç, ayarlanan diferansiyel değeri kadar geri geldiğinde kontak otomatik olarak başlangıç konumuna döner. 1,8–6 bar ayarlanabilir diferansiyel, kompresörün çok sık devreye girip çıkmasını önlemeye ve sistemin daha kararlı çalışmasına yardımcı olur.
Kullanım Alanları
- Soğutma kompresörleri
- Klima ve iklimlendirme sistemleri
- Hava işleme üniteleri
- Rooftop klima sistemleri
- Yüksek basınç kontrol devreleri
- Kompresör durdurma ve yeniden çalıştırma uygulamaları
- Yüksek basınç alarm sistemleri
- Ticari ve endüstriyel soğutma tesisleri
- Denizcilik soğutma uygulamaları
Uyumlu Soğutucu Akışkanlar
Üretici ürün verilerinde aşağıdaki soğutucu akışkanlar belirtilmiştir:
- R113
- R1234yf
- R1234yz
- R1234ze(E)
- R124
- R134a
- R22
- R404A
UL Onaylı Soğutucu Akışkanlar
- R113
- R124
- R134a
- R22
- R404A
- R407A
- R407C
- R407F
Yağ Uyumluluğu
| Yağ uyumluluğu |
Yağsız uygulamalar |
| Yağsız uygulamalarda belirtilen soğutkanlar |
R134a, R513A ve R515B |
Soğutucu akışkan ve yağ uyumluluğu, sistem tasarımı ve güncel Danfoss teknik belgeleri üzerinden uygulama öncesinde doğrulanmalıdır.
KP5 Ürün Avantajları
- 8…32 bar yüksek basınç ayar aralığı
- 1,8…6 bar ayarlanabilir diferansiyel
- 35 bar maksimum çalışma basıncı
- Otomatik resetleme fonksiyonu
- Güvenilir körüklü mekanik algılama sistemi
- Yüksek kapasiteli SPDT değiştirici kontak
- Harici enerji beslemesi gerektirmeyen çalışma prensibi
- IP44 gövde koruması
- Geniş ortam sıcaklığı aralığı
- Çok sayıda soğutucu akışkanla kullanım olanağı
- BV, DNV, GL, LR ve RINA denizcilik sertifikaları
Onaylar ve Uygunluk
- BV
- CCC
- CE
- CMIM
- DNV
- EAC
- GL
- LR
- RINA
- UL
| CE işareti |
Evet |
| UL işareti |
Evet |
| UL onay dosyası |
E31024 |
| AB RoHS uyumluluğu |
Evet |
| AB RoHS muafiyeti |
Yok |
| Çin RoHS uyumluluğu |
Evet |
| Diğer RoHS belgesi |
Suudi Arabistan RoHS |
| SCIP dosya numarası |
1b8fc5ed-65e2-48fc-8738-8cce613a9786 |
| SCIP ürün adı |
KP KPI |
REACH Bilgileri
Ürün, REACH Aday Listesi kapsamında aşağıdaki maddeleri içerebilir:
- Kurşun – CAS No: 7439-92-1
- Kadmiyum oksit – CAS No: 1306-19-0
Teknik Belgeler
| Belge türü |
Belge adı |
Belge kodu |
Boyut |
| Broşür |
Danfoss Solutions for Air Handling Units and Rooftops |
AD266360368911en-000101 |
3787 KB |
| Montaj kılavuzu |
Pressure Switch – Cutting Ring Coupling – Type KP |
AN104086435159en-000201 |
110 KB |
| Montaj kılavuzu |
Pressure Switch KP1–KP7 Serileri |
AN211886440281en-000704 |
959 KB |
| Teknik bilgi föyü |
Pressure Switch Type KP – Spare Parts and Accessories |
AI195986432891en-001001 |
1163 KB |
| Teknik bilgi föyü |
Pressure Switch, KP |
AI552626450143en-000101 |
2011 KB |
| Teknik bilgi föyü |
Pressure Switch, KP |
AI552137657759en-000102 |
1786 KB |
Sertifikalar
| Belge türü |
Belge adı |
Belge kodu |
| AB Deklarasyonu |
Danfoss EU 060-9650AF |
ID365934724355-0701 |
| AB Deklarasyonu |
EU DOC PL01 Packaging |
ID568641171791-0101 |
| CCC Beyanı |
Danfoss CCC 2024010305641303 |
ID510244477003-0201 |
| CCC Beyanı |
Danfoss CCC 2024010305686618 |
ID510245792006-0101 |
| Deniz sertifikası |
BV 03650-L0 BV |
ID365840081860-0201 |
| Deniz sertifikası |
DNV GL TAA00001VZ Rev. 1 |
ID365840168926-0102 |
| Deniz sertifikası |
RINA ELE282125XG |
ID365840295016-0201 |
| Elektrik güvenliği |
Certificate UL-US-L31024-13-30303891-3 |
ID547836642497-0101 |
| Elektrik güvenliği |
UL E31024 |
ID365930080167-0201 |
| Üretici beyanı |
Danfoss MD 060-9638.AB |
ID365946695616-0201 |
Uyumlu Aksesuarlar
| Ürün kodu |
Aksesuar |
Açıklama |
| 060-019066 |
Capillary Tube |
KP serisi için kılcal boru |
| 060-019366 |
Capillary Tube |
KP serisi için kılcal boru |
| 060-019266 |
Capillary Tube |
KP serisi için kılcal boru |
| 017-420566 |
Reducing Nipple |
Basınç bağlantısı için redüksiyon nipeli |
| 023U8001 |
FSA Rakor |
Rakor girişli, lehim ODF çıkışlı bağlantı |
| 023U8002 |
FSA Rakor |
Rakor girişli, lehim ODF çıkışlı bağlantı |
| 023U8012 |
FSA Rakor |
Rakor girişli, lehim ODF çıkışlı bağlantı |
| 060-033066 |
IP55 Enclosure |
KP tekli ürünler için IP55 muhafaza |
| 060-105566 |
Mounting Bracket |
KP ve MP serileri için montaj braketi |
| 060-003166 |
Cap |
KP tekli ürünler için kapak |
Montaj ve Güvenlik Notları
- Ürün sıvı hattında kullanılmamalıdır.
- Montaj ve elektrik bağlantısı yetkili teknik personel tarafından yapılmalıdır.
- Ürün ayarlanırken doğrulanmış bir manometre veya basınç göstergesi kullanılmalıdır.
- Ürün üzerindeki ölçek gösterge amaçlıdır; gerçek anahtarlama basıncı manometreyle doğrulanmalıdır.
- Sistem basıncı 35 bar maksimum çalışma basıncını aşmamalıdır.
- Bu modelde maksimum çalışma ve maksimum test basıncı 35 bar olarak belirtilmiştir.
- Basınç bağlantısı DIN 8906 standardındaki kesme halkalı rakor yapısına uygun yapılmalıdır.
- Elektrik bağlantılarında uygun kesitte bakır iletken kullanılmalıdır.
- Endüktif yüklerde uygun kontaktör, röle ve aşırı gerilim koruma elemanları kullanılmalıdır.
- Kullanılacak soğutucu akışkanın güncel mevzuata ve sistem bileşenlerine uygunluğu doğrulanmalıdır.
Önemli: Siparişinizi tam ürün kodu olan 060-117166 üzerinden kontrol ederek oluşturunuz. KP5 modeli 8–32 bar ayar aralığına, otomatik reset fonksiyonuna ve DIN 8906 standardında 1/4 inç erkek rakorlu bağlantıya sahiptir. DANFOSS 060-117166 KP5 (8/32 BAR) PRESOSTAT
