DANFOSS 060-110866 KP36 (2/14 BAR) PRESOSTAT
2.125,79 TL
Kategori
Marka
Stok Kodu
060-110866
*2.125,79 TL den başlayan taksitlerle!

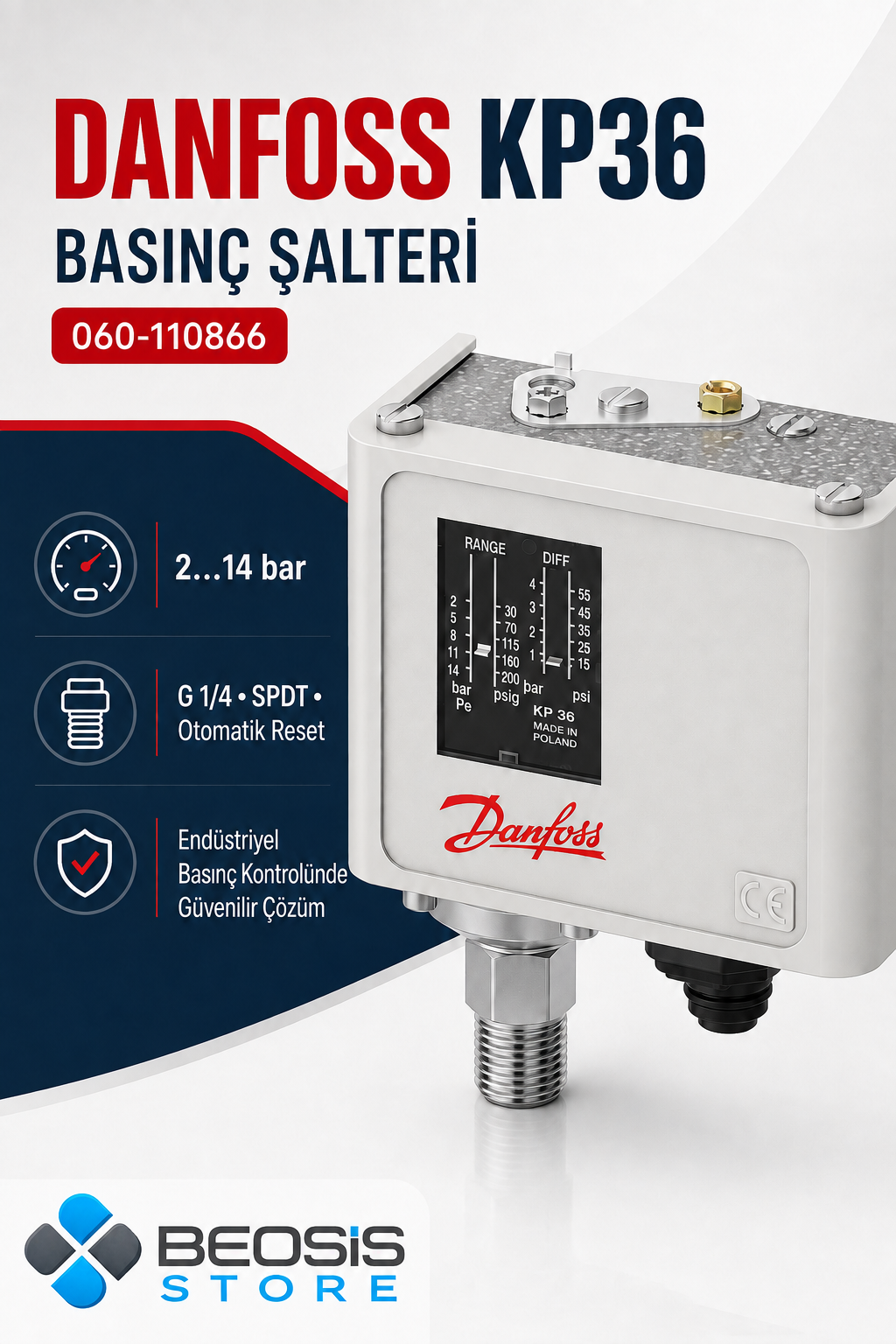

Danfoss KP36 Basınç Şalteri – 060-110866 – 2…14 bar – G 1/4
Danfoss KP36 060-110866, endüstriyel sistemlerde basıncın izlenmesi, kontrol edilmesi ve belirlenen basınç değerlerinde elektriksel anahtarlama yapılması için geliştirilmiş mekanik bir basınç şalteridir. Kompresörler, pompalar, hidroforlar, kazan yardımcı sistemleri, soğutma tesisleri ve proses makinelerinde kontrol, alarm ve emniyet uygulamalarında kullanılabilir.
KP36, 2–14 bar ayarlanabilir basınç aralığına ve 0,7–4 bar ayarlanabilir diferansiyele sahiptir. Körüklü basınç algılama mekanizması, otomatik reset fonksiyonu ve yüksek kapasiteli SPDT kontağı sayesinde zorlu endüstriyel uygulamalarda güvenilir çalışma sağlar.
Öne Çıkan Özellikler
- 2…14 bar ayarlanabilir basınç aralığı
- 0,7…4 bar ayarlanabilir diferansiyel
- G 1/4 erkek proses bağlantısı
- Körüklü basınç algılama elemanı
- SPDT değiştirici kontak yapısı
- Otomatik resetleme fonksiyonu
- 17 bar maksimum çalışma basıncı
- 22 bar maksimum test basıncı
- -40…+65 °C ortam sıcaklığı
- AC-1 ve AC-3 sınıfında 16 A, 400 V kontak kapasitesi
- CE, UL, CCC, EAC, RINA ve RMRS onayları
Temel Ürün Bilgileri
| Marka | Danfoss |
| Ürün kodu | 060-110866 |
| Model / Type | KP36 |
| Ürün tipi | Basınç şalteri / Presostat |
| İngilizce ürün tanımı | Pressure switch |
| Ürün grubu | Anahtarlar ve termostatlar |
| EAN | 5702423146635 |
| Özdeş ürün | 060-112866 |
| Bakım yapılabilir | Hayır |
| Batarya içerir | Hayır |

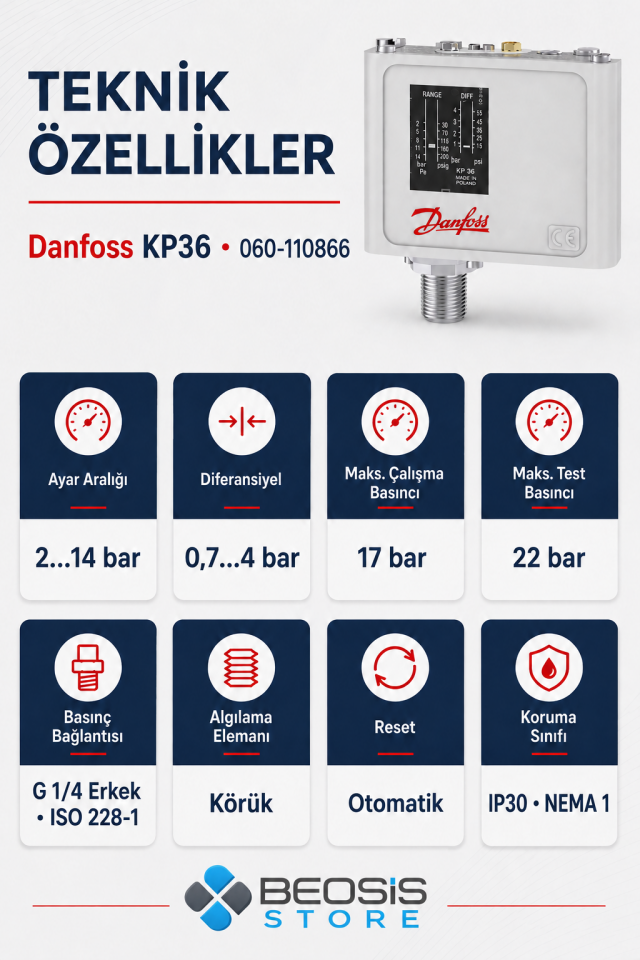

Basınç ve Regülasyon Özellikleri
| Minimum regülasyon basıncı | 2 bar Pe / 29 psig |
| Maksimum regülasyon basıncı | 14 bar Pe / 203 psig |
| Minimum diferansiyel | 0,7 bar / 10 psi |
| Maksimum diferansiyel | 4 bar / 58 psi |
| Maksimum çalışma basıncı | 17 bar / 245 psig |
| Maksimum test basıncı | 22 bar Pe / 319 psig |
| Basınç algılama elemanı | Körük |
| Resetleme fonksiyonu | Otomatik |
Basınç Bağlantısı
| Basınç bağlantısı | G 1/4 |
| Bağlantı ölçüsü | 1/4 inç |
| Bağlantı standardı | ISO 228-1 |
| Diş tipi | G paralel diş |
| Bağlantı cinsiyeti | Erkek |
Elektriksel Özellikler
| Kontak fonksiyonu | SPDT – Tek kutuplu değiştirici kontak |
| AC-1 kontak kapasitesi | 16 A, 400 V |
| AC-3 kontak kapasitesi | 16 A, 400 V |
| AC-15 kontak kapasitesi | 10 A, 400 V |
| DC-13 kontak kapasitesi | 12 W, 220 V |
| Kilitli rotor değeri | LR: 112 A, 400 V |
| İzolasyon gerilimi | 400 V |
| Nominal darbe dayanım gerilimi | 4 kV |
| Kirlilik derecesi | 3 |
| Kısa devre koruması | 16 A sigorta |

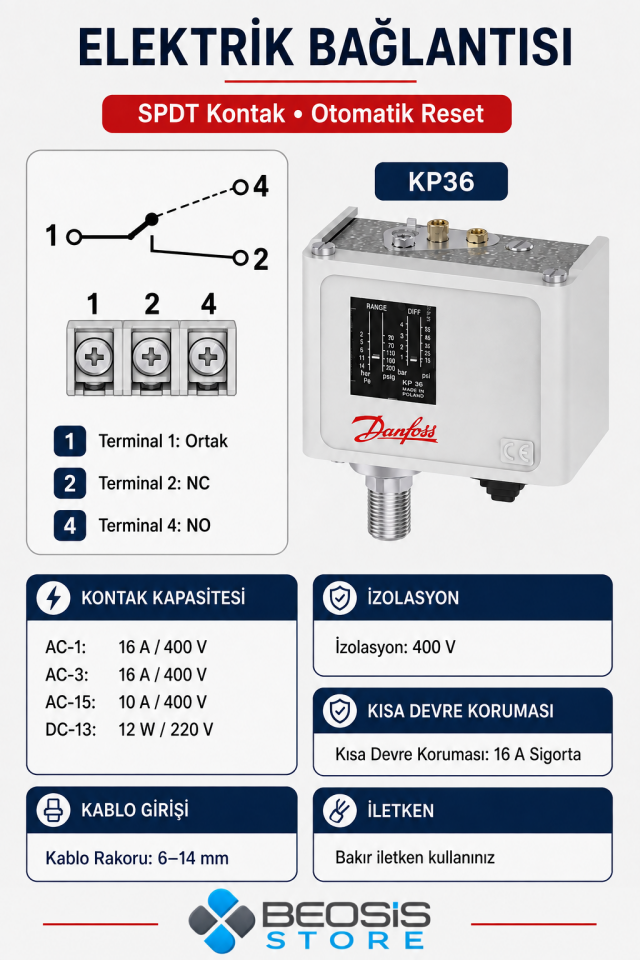

SPDT Kontak Bağlantısı
| Terminal 1 | Ortak kontak – COM |
| Terminal 2 | Normalde kapalı kontak – NC |
| Terminal 4 | Normalde açık kontak – NO |
SPDT kontak yapısı sayesinde KP36; basınç yükseldiğinde veya düştüğünde bir devreyi açarken başka bir devreyi kapatabilir. Böylece tek ürünle çalışma, durdurma, alarm veya yardımcı sinyal fonksiyonları oluşturulabilir.
Elektrik Bağlantısı ve Kablo Özellikleri
| Elektrik bağlantısı | Lastik kablo rakoru |
| Uygun kablo çapı | 6–14 mm |
| Yüksüklü esnek kablo | 0,5–1,5 mm² |
| Yüksüksüz esnek kablo | 0,7–2,5 mm² |
| Katı / tek damarlı kablo | 0,75–2,5 mm² |

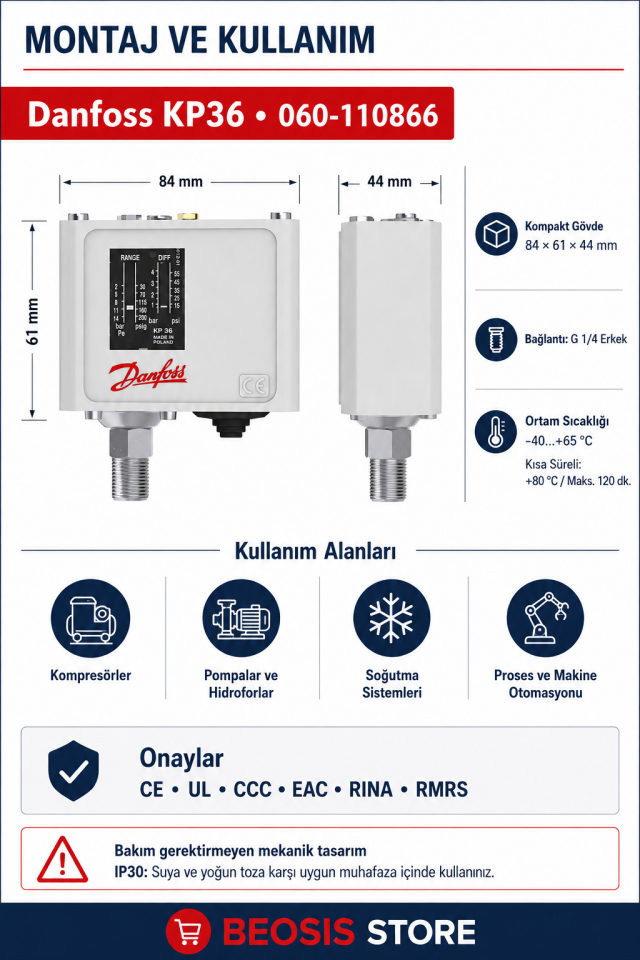

Çevresel ve Mekanik Özellikler
| IP koruma sınıfı | IP30 |
| NEMA koruma sınıfı | NEMA 1 |
| Minimum ortam sıcaklığı | -40 °C / -40 °F |
| Maksimum ortam sıcaklığı | +65 °C / 149 °F |
| Kısa süreli sıcaklık dayanımı | En fazla 120 dakika boyunca 80 °C / 176 °F |
| Net ağırlık | 0,303 kg |
| Brüt ağırlık | 0,334 kg |
| Ambalaj hacmi | 0,57 litre |
Ambalaj Bilgileri
| Ambalaj biçimi | Çoklu paket |
| Ambalaj başına miktar | 36 adet |
| EEE kategorisi | Kategori 5 – Dış boyutları 50 cm’den küçük ekipmanlar |
| WEEE kapsamında | Evet |
Çalışma Prensibi
KP36 içerisindeki körük, sisteme bağlı basıncın değişmesiyle mekanik olarak hareket eder. Basınç, ayarlanan anahtarlama değerine ulaştığında SPDT kontak konum değiştirir. Basınç, belirlenen diferansiyel kadar geri geldiğinde kontak otomatik olarak başlangıç konumuna döner.
Ayarlanabilir diferansiyel, pompa veya kompresörün çok sık devreye girip çıkmasını önlemeye yardımcı olur. Anahtarlama basıncı ve diferansiyel değeri, uygulamanın çalışma şartlarına göre ayrı olarak ayarlanabilir.
Kullanım Alanları
- Endüstriyel hava kompresörleri
- Su pompaları ve hidrofor sistemleri
- Soğutma ve iklimlendirme tesisleri
- Kazan ve bölgesel ısıtma uygulamaları
- Basınçlı hava sistemleri
- Makine ve proses otomasyonu
- Basınç alarm ve emniyet devreleri
- Motor ve kontaktör kontrol devreleri
- Denizcilik ve yardımcı makine sistemleri
KP36 Ürün Avantajları
- 2…14 bar aralığında ayarlanabilir çalışma basıncı
- Ayarlanabilir 0,7…4 bar diferansiyel
- Güvenilir körüklü mekanik algılama sistemi
- Harici besleme gerilimi gerektirmeyen çalışma prensibi
- Yüksek kapasiteli SPDT değiştirici kontak
- Otomatik reset özelliği
- Geniş çalışma sıcaklığı aralığı
- Kompakt ve dayanıklı KP serisi gövde
- Uluslararası endüstri ve denizcilik onayları
- Montaj sonrasında rutin bakım gerektirmeyen mekanik tasarım
Onaylar ve Uygunluk
- CCC
- CE
- CMIM
- EAC
- LVD
- RINA
- RMRS
- UL
- Çin RoHS
- Avrupa Birliği RoHS
- Suudi Arabistan RoHS
| CE işareti | Evet |
| UL işareti | Evet |
| UL onay dosyaları | E31024, MH27572 |
| AB RoHS uyumluluğu | Evet |
| AB RoHS muafiyeti | Yok |
| Çin RoHS uyumluluğu | Evet |
| SCIP dosya numarası | 1b8fc5ed-65e2-48fc-8738-8cce613a9786 |
| SCIP ürün adı | KP KPI |
REACH Bilgileri
Ürün, REACH Aday Listesi kapsamında aşağıdaki maddeleri içerebilir:
- Kurşun – CAS No: 7439-92-1
- Kadmiyum oksit – CAS No: 1306-19-0
Teknik Belgeler
| Belge türü | Belge adı | Belge kodu | Boyut |
|---|---|---|---|
| Broşür | District Heating and Boiler Applications | AD194186420561en-000301 | 960 KB |
| Montaj kılavuzu | Pressure Switch Types KP 34, KP 35, KP 36 and KP 37 | AN104986434412en-000301 | 487 KB |
| Montaj kılavuzu | Pressure Switch Types KP 33, KP 34, KP 35, KP 36 and KP 37 | AN193186434341en-000701 | 628 KB |
| Teknik bilgi föyü | Pressure Switch, KP and KPI | AI557543881535en-000101 | 3278 KB |
Sertifikalar
| Belge türü | Belge adı | Belge kodu |
|---|---|---|
| AB Deklarasyonu | Danfoss EU 060-9650AF | ID365934724355-0701 |
| AB Deklarasyonu | EU DOC PL01 Packaging | ID568641171791-0101 |
| CCC Beyanı | Danfoss CCC 2024010305641303 | ID510244477003-0201 |
| CCC Beyanı | Danfoss CCC 2024010305686618 | ID510245792006-0101 |
| Deniz sertifikası | RINA ELE282125XG | ID365840295016-0201 |
| Elektrik güvenliği | Certificate UL-US-L31024-13-30303891-3 | ID547836642497-0101 |
| Elektrik güvenliği | FM KP/KPI Rev. 1 | ID365929964103-0101 |
| Elektrik güvenliği | UL E31024 | ID365930080167-0201 |
| Mekanik güvenlik | UL MH27572 | ID366040929105-0101 |
| Üretici beyanı | Danfoss MD 060-9638.AB | ID365946695616-0201 |
Uyumlu Aksesuarlar
| Ürün kodu | Aksesuar | Açıklama |
|---|---|---|
| 017-420566 | Reducing Nipple | Basınç bağlantısı için redüksiyon nipeli |
| 060-008666 | Front Cover | KP tekli ürünler için ön kapak |
| 060-033066 | IP55 Enclosure | KP tekli ürünler için IP55 muhafaza |
| 060-105566 | Mounting Bracket | KP ve MP serileri için montaj braketi |
| 060-003166 | Cap | KP tekli ürünler için koruyucu kapak |
| 060-062866 | IP55 Transparent Enclosure | Şeffaf kapaklı IP55 muhafaza |
| 060-105666 | Mounting Bracket | KP ve MP serileri için montaj braketi |
| 060-105966 | Screwed Cable Entry With Nut | Somunlu vidalı kablo giriş aksesuarı |
| 060-109766 | Top Cover | KP tekli ürünler için üst kapak |
| 060-333266 | Transition Nipple | Geçiş bağlantı nipeli |
Montaj ve Güvenlik Notları
- Montaj ve elektrik bağlantısı yetkili teknik personel tarafından yapılmalıdır.
- Ürün ayarı yapılırken doğrulanmış bir basınç göstergesi veya manometre kullanılmalıdır.
- Ürün üzerindeki ölçek gösterge amaçlıdır; hassas ayar için sistem basıncı ayrıca ölçülmelidir.
- Maksimum sürekli çalışma basıncı 17 bar değerini aşmamalıdır.
- 22 bar değeri test basıncıdır ve sürekli çalışma basıncı olarak kullanılmamalıdır.
- IP30 koruma sınıfı nedeniyle ürün suya, yoğun neme veya toza maruz kalacaksa uygun bir koruyucu muhafaza içine alınmalıdır.
- Daha yüksek çevresel koruma gereken uygulamalarda uyumlu IP55 muhafaza kullanılabilir.
- Elektrik bağlantılarında bakır iletken kullanılmalıdır.
- Endüktif yüklerde uygun kontaktör, röle ve aşırı gerilim koruması kullanılmalıdır.
- Basınç bağlantısında ISO 228-1 standardına uygun G 1/4 diş kullanılmalıdır.
