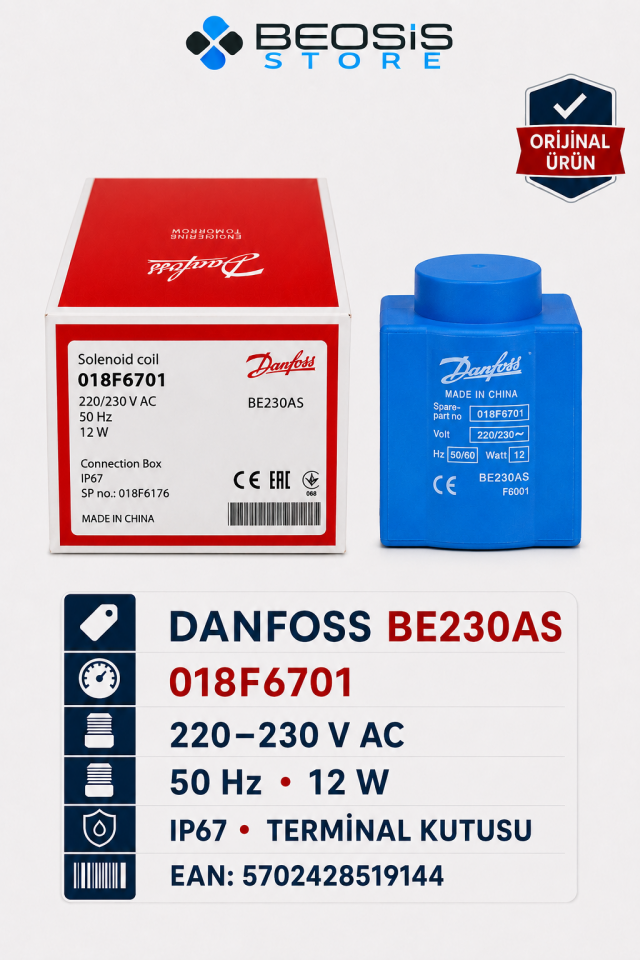

DANFOSS 018F6701 220-230V AC 12W BOBİN

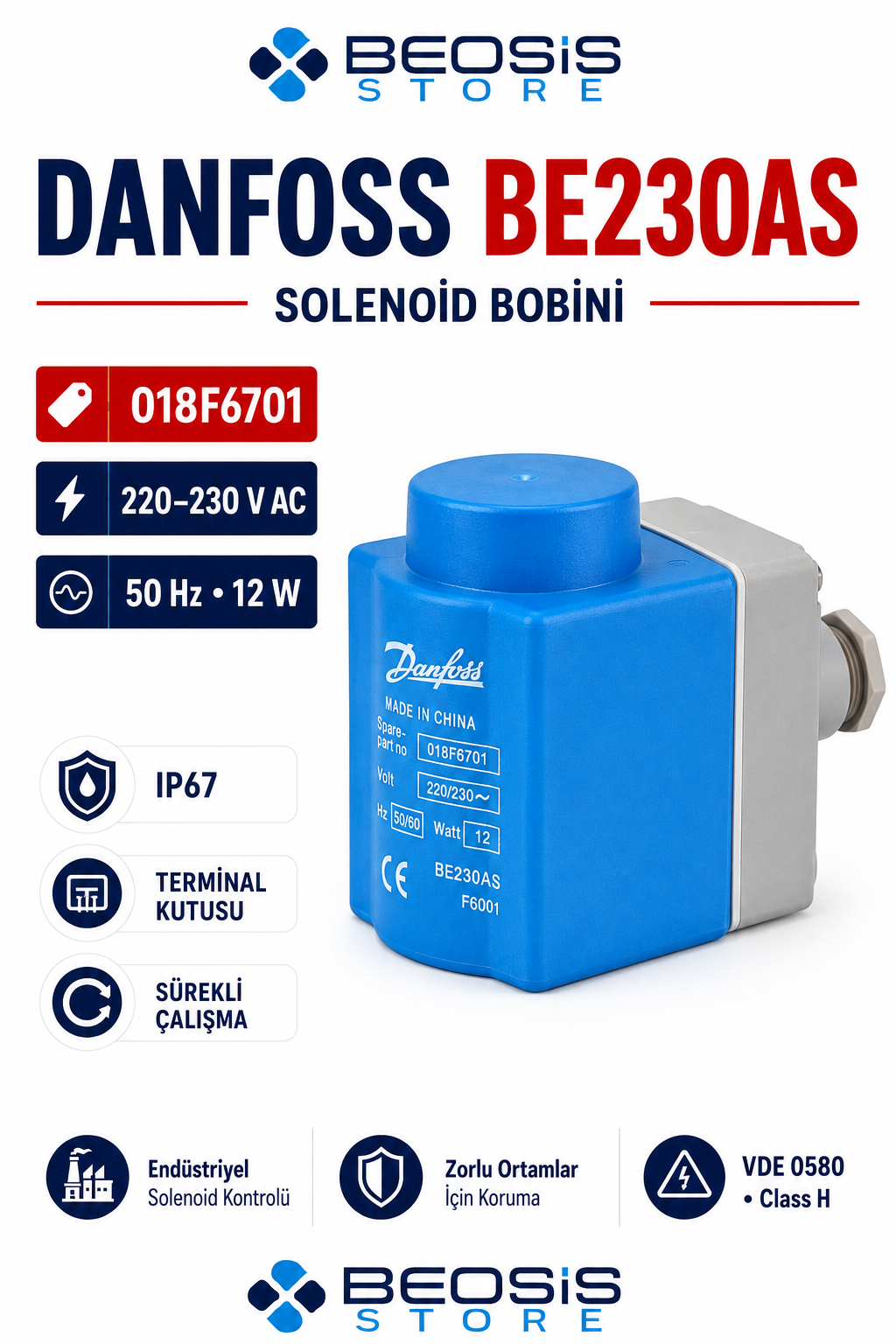

Danfoss 018F6701 BE230AS Solenoid Vana Bobini – 220–230 V AC, 50 Hz, IP67
Danfoss 018F6701 BE230AS bobin, uyumlu Danfoss solenoid vanaların güvenilir biçimde kumanda edilmesi için tasarlanmış 220–230 V AC beslemeli endüstriyel vana bobinidir. Terminal kutulu elektrik bağlantısı, Pg 13.5 kablo girişi, geçme sabitleme yapısı ve IP67 koruma sınıfıyla zorlu tesis koşullarına uygundur.
- Besleme gerilimi: 220–230 V AC
- Frekans: 50 Hz
- Güç tüketimi: 12 W / 22 VA
- Elektrik bağlantısı: Terminal kutusu, Pg 13.5
- Koruma sınıfı: IP67
- Bobin tipi: BE230AS
- Sabitleme: Geçme
- Çalışma rejimi: Devamlı
- Ortam sıcaklığı: −40…+80 °C
Ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 018F6701 |
| Tip tanımlaması | BE230AS |
| Ürün türü | Solenoid vana bobini |
| Renk | Mavi |
| EAN | 5702428519144 |
| Net / brüt ağırlık | 0,315 kg / 0,33 kg |
| Özdeş ürün kaydı | 018F8701 |

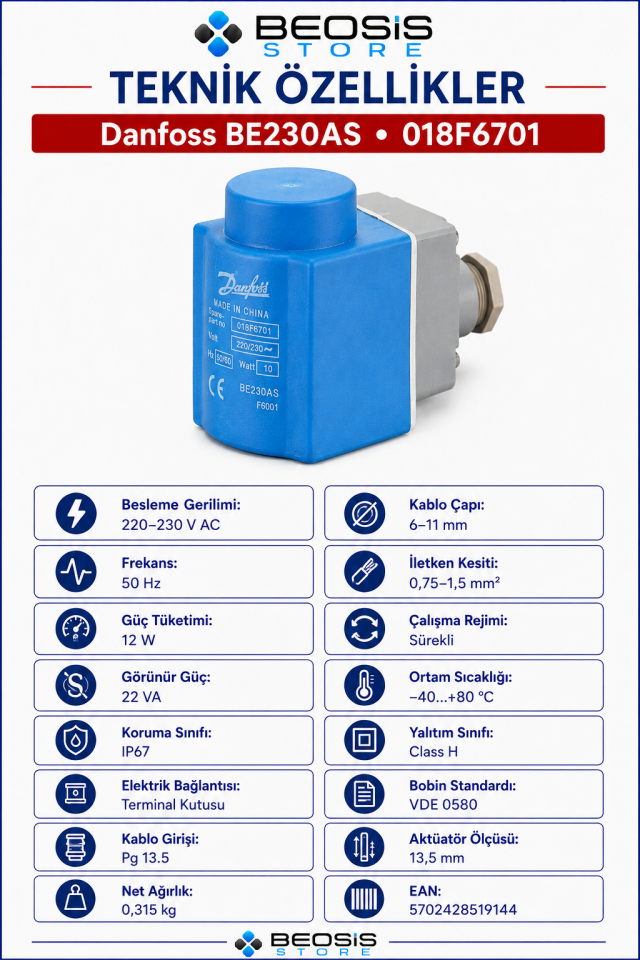

Elektriksel özellikler
| Besleme gerilimi | 220–230 V AC |
|---|---|
| Frekans | 50 Hz |
| Aktif güç tüketimi | 12 W (50 Hz) |
| Görünür güç tüketimi | 22 VA (50 Hz) |
| İkili güç bağlantısı değeri | 11 W (50 Hz) |
| Elektrik bağlantısı | Terminal kutusu |
| Kablo girişi | Pg 13.5 |
| İletken kesiti | 0,75–1,5 mm² |
| Uygun kablo çapı | 6–11 mm |
| Sarım izolasyon sınıfı | Sınıf H – IEC 85 |
| Tasarım standardı | VDE 0580 |
| Uyum | EN 60730-1 |
Mekanik ve çevresel özellikler
| Aktüatör boyutu | 13,5 mm |
|---|---|
| Bobin sabitleme | Geçme |
| Koruma sınıfı | IP67 |
| Ortam sıcaklığı | −40…+80 °C |
| Bağıl nem | %0–100 BN |
| Çalışma rejimi | Devamlı |
| Onaylar | CE, EAC, UA |
Listelenen uyumlu vana serileri
Danfoss ürün kaydında 018F6701 bobin için EV210B, EV212B, EV220B 6–22, EV220B 15–50, EV220B 65–100, EV222B, EV224B ve EV227B serileri listelenmektedir. Aynı vana serisinde farklı gövde, fonksiyon ve bobin seçenekleri bulunabileceğinden sipariş öncesinde vana kodu, aktüatör ölçüsü, besleme gerilimi ve frekans birlikte doğrulanmalıdır.
Çalışma prensibi ve kullanım alanları
Bobine 220–230 V AC enerji uygulandığında oluşan manyetik alan, solenoid vananın armatürünü hareket ettirerek vana fonksiyonuna göre akış yolunu açar veya kapatır. Enerji kesildiğinde vana mekanizması tasarlanan normal konumuna döner. BE230AS; su, hava, yağ ve uygun proses akışkanlarının kontrol edildiği endüstriyel otomasyon, makine, HVAC, soğutma ve yardımcı tesis uygulamalarında kullanılabilir.

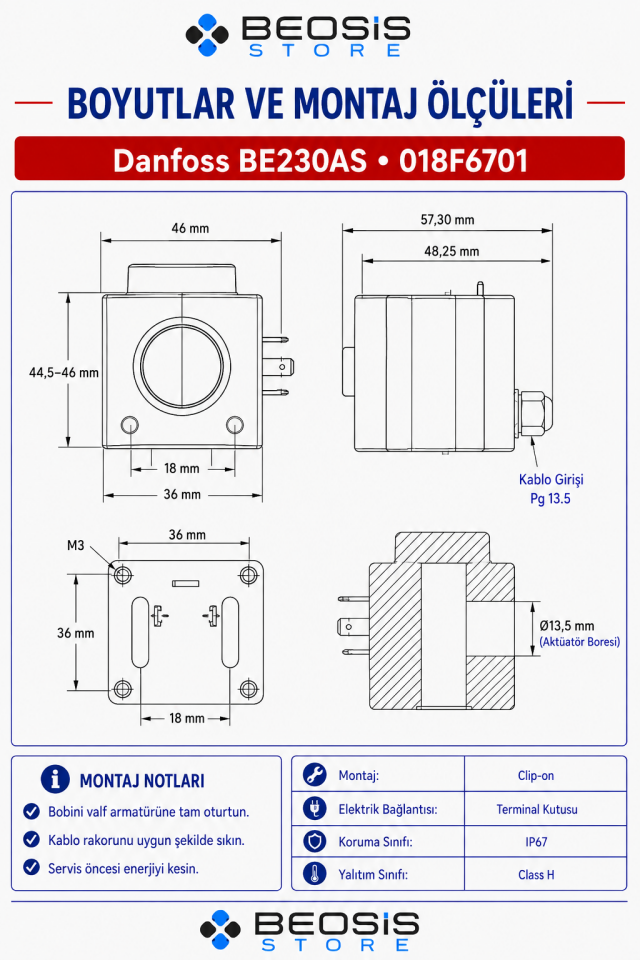

Montaj ve elektrik bağlantısı
- Vana ve bobin ürün kodlarının, 13,5 mm aktüatör ölçüsünün ve mekanik yapının uyumunu kontrol edin.
- Besleme geriliminin 220–230 V AC ve frekansın 50 Hz olduğundan emin olun.
- Terminal bağlantısını enerji kesilmişken, uygun kesitte iletken ve koruyucu topraklama ile yapın.
- Pg 13.5 kablo girişinde 6–11 mm dış çapa uygun rakor/sızdırmazlık kullanın.
- IP67 korumasını sürdürebilmek için terminal kutusunu ve kablo girişini doğru şekilde kapatın.
- Bobini uygun vana armatürü üzerine takılı değilken enerjilendirmeyin; aşırı ısınma ve bobin hasarı oluşabilir.
Neden Beosis Store?
Beosis Store, ürün tedariğinin yanında doğru bobin gerilimi, frekansı, bağlantı tipi ve vana uyumluluğunun değerlendirilmesine yardımcı olan teknik ürün desteği sunar. Endüstriyel otomasyon ve enerji projelerindeki saha tecrübemizle yanlış bobin veya vana varyantı seçimi riskini azaltmayı hedefleriz.
- Ürün kodu ve teknik özellik doğrulama
- Bobin–solenoid vana uyumluluğu desteği
- Kurumsal teklif ve proje bazlı tedarik
- Satış öncesi ve satış sonrası teknik iletişim
Kurumsal teklif ve teknik talepler: info@beosis.com.tr
Resmî teknik dokümanlar
- BB, BE, BF, BG ve BN Solenoid Bobinleri Montaj Kılavuzu (PDF)
- BB / BE / BF / BG / BN Bobin Teknik Bilgi Föyü (PDF)
- Danfoss Solenoid Bobinleri Genel Teknik Bilgi Föyü (PDF)
Sık sorulan sorular
018F6701 bobinin besleme gerilimi nedir?
Bobin 220–230 V AC, 50 Hz besleme için tasarlanmıştır.
018F6701 bobinin güç tüketimi kaç wattır?
Danfoss ürün kaydında aktif güç tüketimi 12 W, görünür güç 22 VA ve ikili güç bağlantısı değeri 11 W olarak belirtilir.
Bobinin elektrik bağlantısı nasıldır?
Ürün Pg 13.5 kablo girişli terminal kutusuna sahiptir ve 0,75–1,5 mm² iletkenleri kabul eder.
Koruma sınıfı nedir?
Doğru kablo rakoru ve montajla ürünün koruma sınıfı IP67’dir.
Not: Teknik değerler Danfoss 018F6701 ürün verileri esas alınarak hazırlanmıştır. Üretici, ürün özelliklerinde önceden bildirim yapmadan değişiklik yapabilir. Nihai seçim için güncel Danfoss teknik dokümanlarını ve kullanılacak vana kodunu dikkate alınız.
