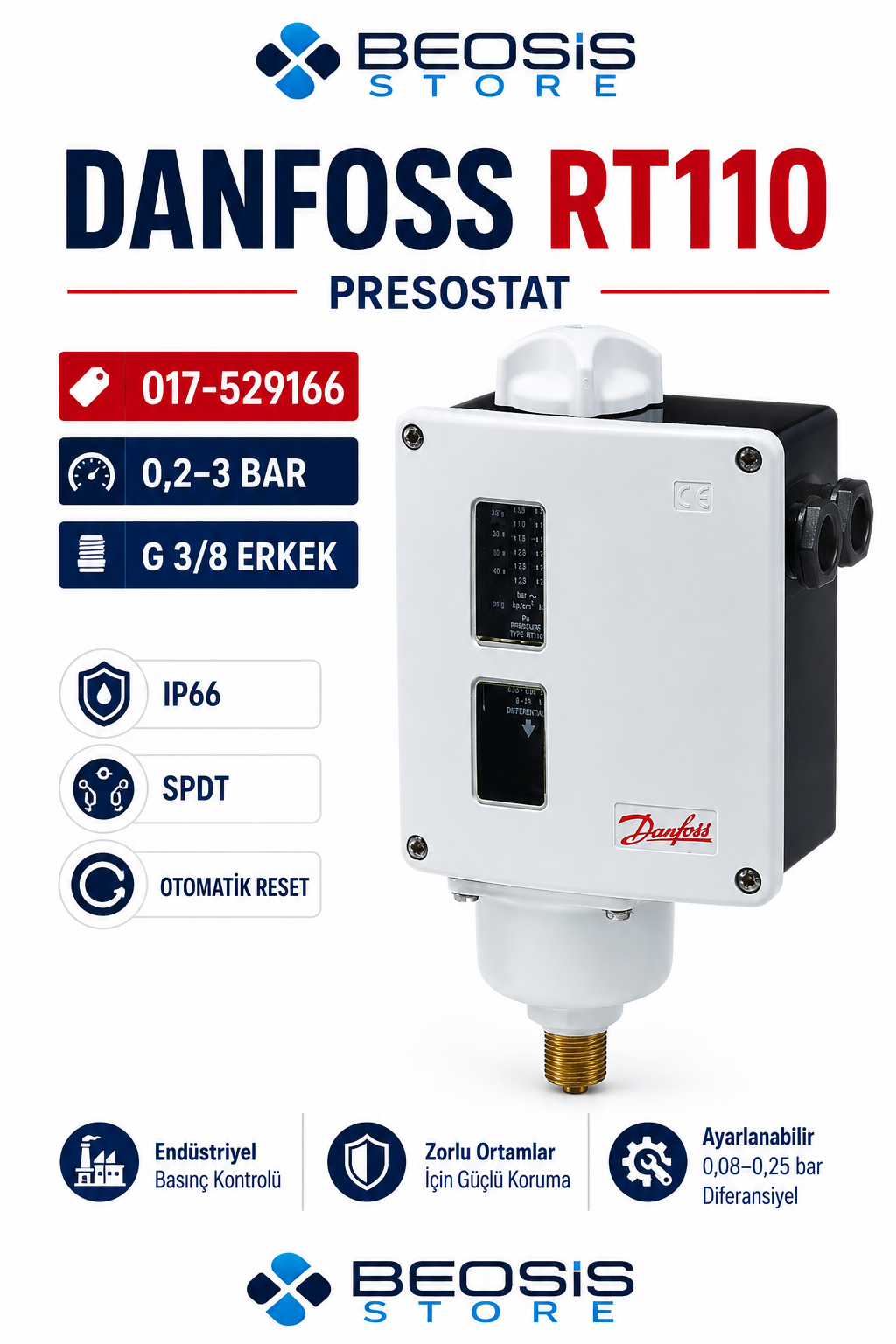

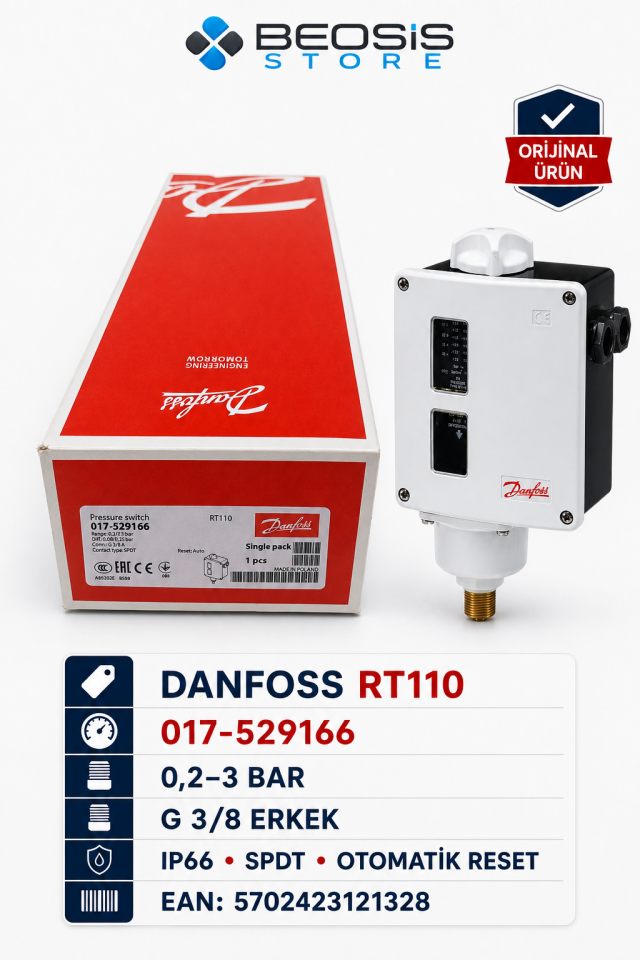

DANFOSS 017-529166 RT110 (0.2/3 BAR) PRESOSTAT
Danfoss RT110 Presostat 0,2–3 Bar G 3/8 Erkek – 017-529166
Danfoss 017-529166 RT110 presostat; düşük basınçlı endüstriyel sistemlerde hassas basınç izleme, kontrol ve alarm/kumanda sinyali oluşturmak için tasarlanmış dayanıklı bir mekanik basınç anahtarıdır. 0,2–3 bar ayar aralığı, SPDT değiştirici kontak, G 3/8 erkek proses bağlantısı ve IP66 koruma sınıfı sayesinde zorlu çalışma ortamlarında güvenilir kontrol sağlar.
- Ayarlanabilir basınç aralığı: 0,2–3 bar
- Ayarlanabilir diferansiyel: 0,08–0,25 bar
- Basınç bağlantısı: G 3/8 erkek, ISO 228-1
- Kontak yapısı: SPDT (değiştirici kontak)
- Resetleme: Otomatik
- Koruma sınıfı: IP66
- Ortam sıcaklığı: −50…+70 °C
- Maksimum çalışma basıncı: 7 bar

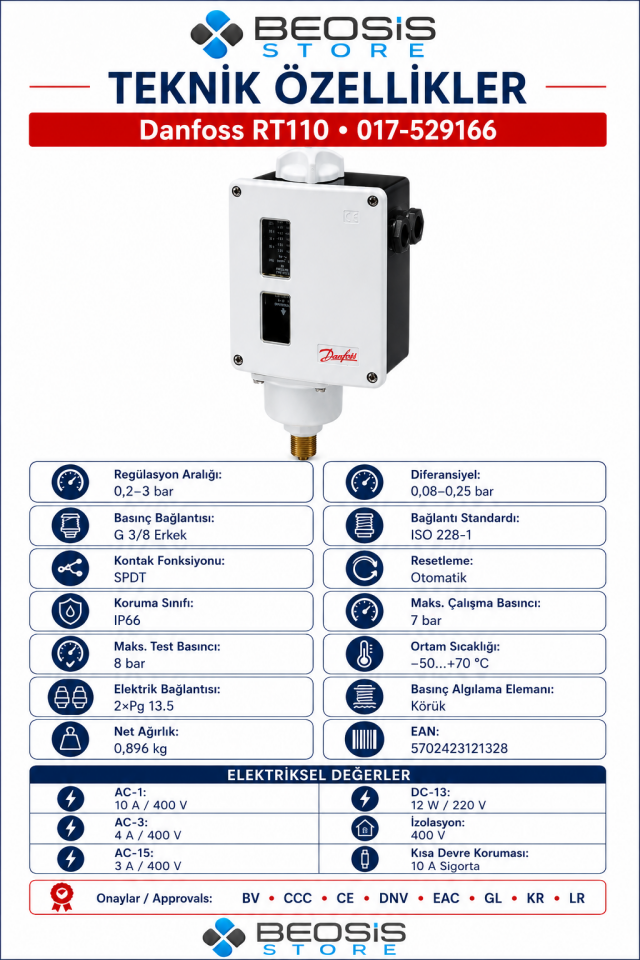

Ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 017-529166 |
| Model / tip | RT110 |
| Ürün türü | Mekanik basınç anahtarı / presostat |
| EAN | 5702423121328 |
| Basınç algılama elemanı | Körük |
| Net / brüt ağırlık | 0,85 kg / 0,978 kg |
Basınç ve proses özellikleri
| Regülasyon / ayar aralığı | 0,2–3 bar (2,9–43,5 psig) |
|---|---|
| Diferansiyel aralığı | 0,08–0,25 bar (1,2–3,6 psi) |
| Maksimum çalışma basıncı | 7 bar (100 psig) |
| Maksimum test basıncı | 8 bar (116 psig) |
| Basınç bağlantısı | G 3/8 erkek |
| Bağlantı standardı | ISO 228-1 |
| Resetleme fonksiyonu | Otomatik |
Elektriksel özellikler
| Kontak fonksiyonu | SPDT |
|---|---|
| AC-1 kontak kapasitesi | 10 A, 400 V AC |
| AC-3 kontak kapasitesi | 4 A, 400 V AC |
| AC-15 kontak kapasitesi | 3 A, 400 V AC |
| DC-13 kontak kapasitesi | 12 W, 220 V DC |
| Kilitli rotor değeri | LR = 28 A, 400 V |
| Elektrik standardı | EN 60947-4/-5 |
| İzolasyon / impuls gerilimi | 400 V / 4 kV |
| Önerilen kısa devre koruması | 10 A sigorta |
| Kablo girişleri | 2 × Pg 13.5 dişi, DIN 40430 |
| Kablo kesiti | Yüksüklü esnek: 0,2–1,5 mm²; yüksüksüz esnek veya katı/çok telli: 0,2–2,5 mm² |
Mekanik ve çevresel özellikler
| Koruma sınıfı | IP66 |
|---|---|
| Ortam sıcaklığı | −50…+70 °C (−58…+158 °F) |
| Bakım yapılabilir parça | Kontak sistemi |
| Başlıca onaylar | BV, CCC, CE, DNV, EAC, GL, LR, LVD |
Çalışma prensibi
RT110 içerisindeki körük elemanı, proses hattındaki basınca göre mekanik olarak hareket eder. Basınç, ayarlanan anahtarlama değerine ulaştığında SPDT kontak konum değiştirir. Basınç diferansiyel kadar geri döndüğünde kontak otomatik olarak başlangıç konumuna gelir. Böylece cihaz; kompresör, pompa, fan, alarm veya kontrol devrelerinde basınca bağlı açma-kapama sinyali üretir.
SPDT kontak yapısı sayesinde uygulamaya göre normalde açık veya normalde kapalı kontak işlevinden yararlanılabilir. RT110 bir basınç transmitteri değildir; sürekli analog ölçüm sinyali üretmek yerine ayarlanan eşiklerde elektriksel anahtarlama yapar.
Kullanım alanları
- Düşük ve orta basınç izleme uygulamaları
- Endüstriyel kompresör ve basınçlı hava sistemleri
- Pompa kontrolü ve basınç emniyet devreleri
- Kazan, yardımcı tesis ve proses uygulamaları
- Soğutma ve iklimlendirme sistemleri
- Denizcilik ve gemi yardımcı sistemleri
- Basınç alarmı, interlock ve otomatik kumanda devreleri
Neden Beosis Store?
Beosis Store, yalnızca ürün tedariği değil; doğru ürün kodunun, basınç aralığının, proses bağlantısının ve kontak yapısının uygulamaya uygunluğunu değerlendirmeye yardımcı olan teknik ürün desteği sunar. Endüstriyel otomasyon ve enerji projelerindeki saha tecrübemizle, yanlış varyant seçimi riskini azaltmayı hedefleriz.
- Ürün kodu ve teknik özellik doğrulama desteği
- Uygulamaya göre presostat seçimi desteği
- Kurumsal teklifler ve proje bazlı ürün tedariği
- Satış öncesi ve satış sonrası teknik iletişim
Kurumsal teklif ve teknik talepler: info@beosis.com.tr

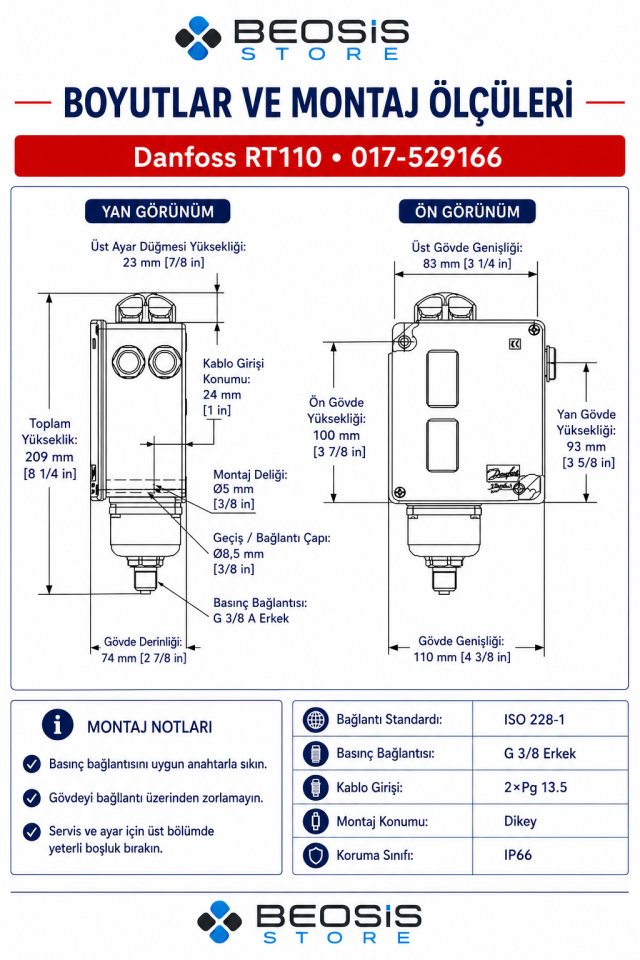

Montaj ve bağlantı notları
- Proses bağlantısının G 3/8 erkek, ISO 228-1 ile uyumlu olduğunu kontrol edin.
- Cihazı, titreşimin ve basınç darbelerinin mümkün olduğunca düşük olduğu uygun bir noktaya monte edin.

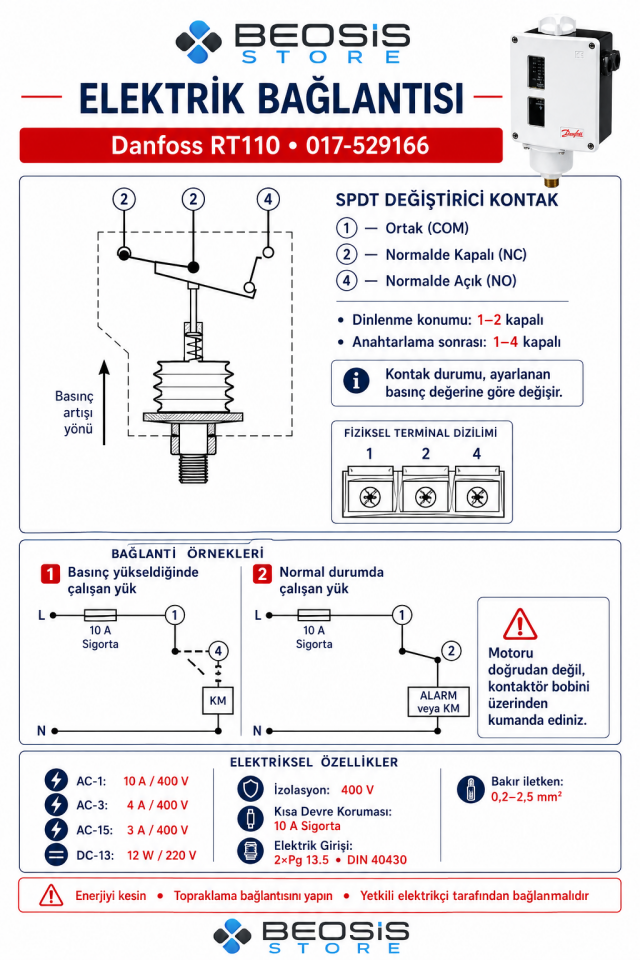

- Elektrik bağlantısını SPDT kontak şemasına ve sistemin istenen çalışma mantığına göre yapın.
- Kontak kapasitesini aşan motor veya yüksek endüktif yüklerde uygun kontaktör/ara röle kullanın.
- Kablo rakorlarını doğru sıkın ve IP66 korumasını bozabilecek açık giriş bırakmayın.
- Devreye alma sırasında ayar noktası ile diferansiyeli gerçek çalışma koşullarında test edin.
Resmî teknik dokümanlar
- RT5, RT110, RT112, RT116, RT117, RT121 ve RT200 Montaj Kılavuzu (PDF)
- Danfoss RT Endüstriyel Presostat Teknik Bilgi Föyü (PDF)
- RT Presostat Yedek Parça ve Aksesuar Bilgileri (PDF)
Sık sorulan sorular
Danfoss RT110 017-529166 hangi basınç aralığında çalışır?
Presostatın ayarlanabilir regülasyon aralığı 0,2–3 bar, ayarlanabilir diferansiyeli ise 0,08–0,25 bardır.
Bağlantı ölçüsü nedir?
Proses bağlantısı ISO 228-1 standardında G 3/8 erkek bağlantıdır.
RT110 manuel mi otomatik resetli mi?
017-529166 kodlu bu RT110 varyantı otomatik resetlidir.
Ürün analog çıkış verir mi?
Hayır. RT110, SPDT kuru kontak ile eşik bazlı anahtarlama yapan mekanik bir presostattır; 4–20 mA veya 0–10 V analog ölçüm çıkışı sağlamaz.
Not: Teknik değerler Danfoss 017-529166 ürün verileri esas alınarak hazırlanmıştır. Üretici, ürün özelliklerinde önceden bildirim yapmadan değişiklik yapabilir. Nihai seçim ve uygulama için güncel Danfoss teknik dokümanlarını dikkate alınız.
