Beosis Kombinasyon Panosu 2x25A Trifaze 2x16A Monofaze Schneider Sigortalı Montajlı Kullanıma Hazır

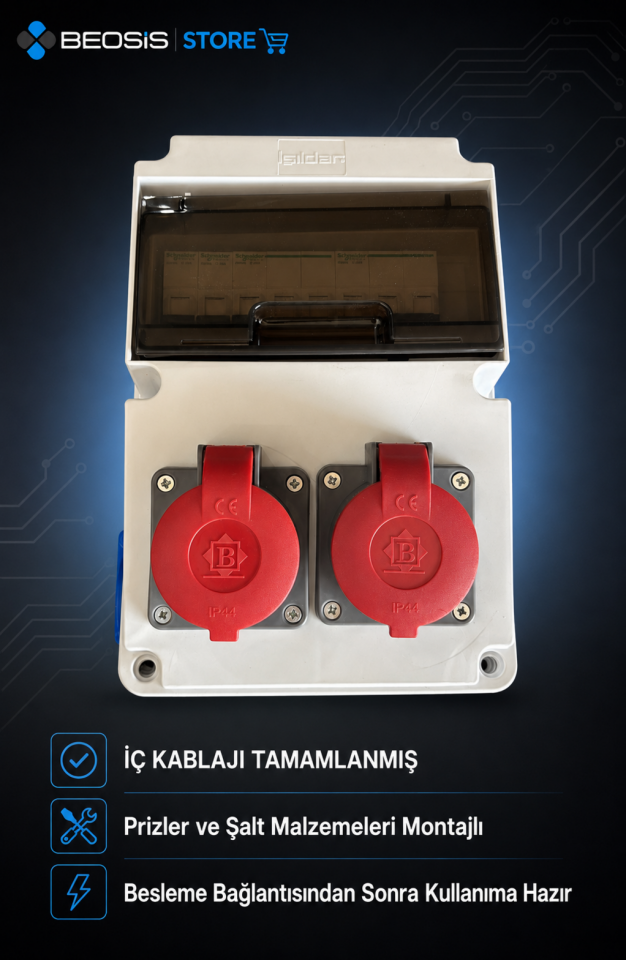

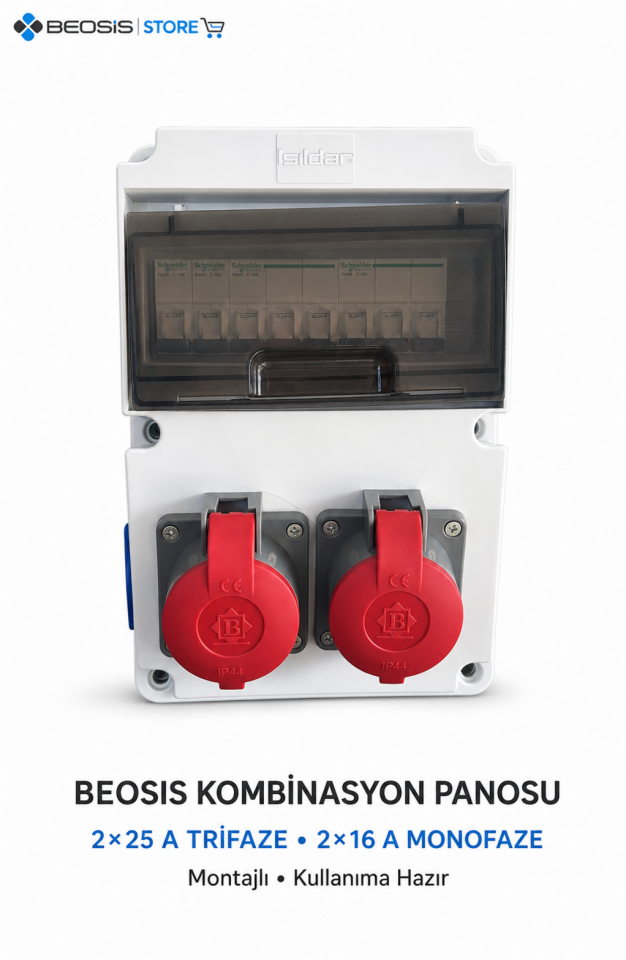

Beosis Kombinasyon Panosu 2×25A Trifaze 2×16A Monofaze
Montajlı • İç Kablajı Hazır • Kullanıma Hazır
Pano Toplama Zahmeti Olmadan Hazır Enerji Dağıtımı
Beosis Kombinasyon Panosu; atölye, şantiye, üretim tesisi, bakım-servis alanı ve geçici enerji dağıtım noktalarında trifaze ve monofaze enerji ihtiyacını tek merkezde karşılamak üzere hazırlanmıştır.
Pano gövdesi, endüstriyel prizleri, Schneider Electric şalt malzemeleri ve iç bağlantıları montajlı şekilde sunulur. Boş bir kutu, ayrı prizler ve sigortalar satın alarak sahada pano toplamaya gerek bırakmaz.
Komponent yerleşimi yapılmış, şalt elemanları sabitlenmiş ve prizlerin iç kablajı tamamlanmıştır. Uygun besleme hattı bağlantısı yapıldıktan sonra sistem devreye alınarak kullanılabilir.
Prizler ve şalt malzemeleri pano üzerinde hazırdır.
Priz–sigorta bağlantıları tamamlanmış olarak sunulur.
Uygun şebeke beslemesi bağlandıktan sonra devreye alınabilir.
Trifaze ve monofaze çıkışlar tek panoda toplanır.
Profesyonel Schneider Electric Şalt Donanımı

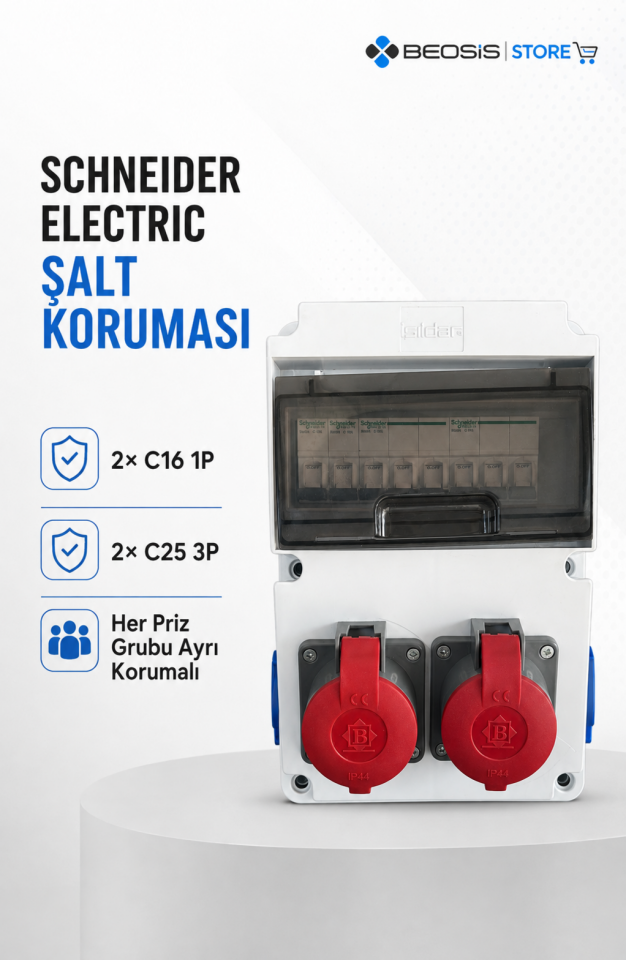

Pano içerisinde Schneider Electric iK60N serisi otomatik sigortalar kullanılmıştır. Her priz grubu, kendi akım değerine uygun otomatik sigorta üzerinden korunacak şekilde hazırlanmıştır.
- 2 adet Schneider Electric iK60N C16 1P: 16 A monofaze priz çıkışları için kullanılmıştır.
- 2 adet Schneider Electric iK60N C25 3P: 25 A trifaze priz çıkışları için kullanılmıştır.
- Bağımsız çıkış koruması: Priz hatlarının ayrı ayrı kontrol edilmesini ve gerektiğinde devreden çıkarılmasını kolaylaştırır.
- Füme şeffaf sigorta kapağı: Şalt bölümünü açmadan otomatik sigorta konumlarının görülmesine yardımcı olur.

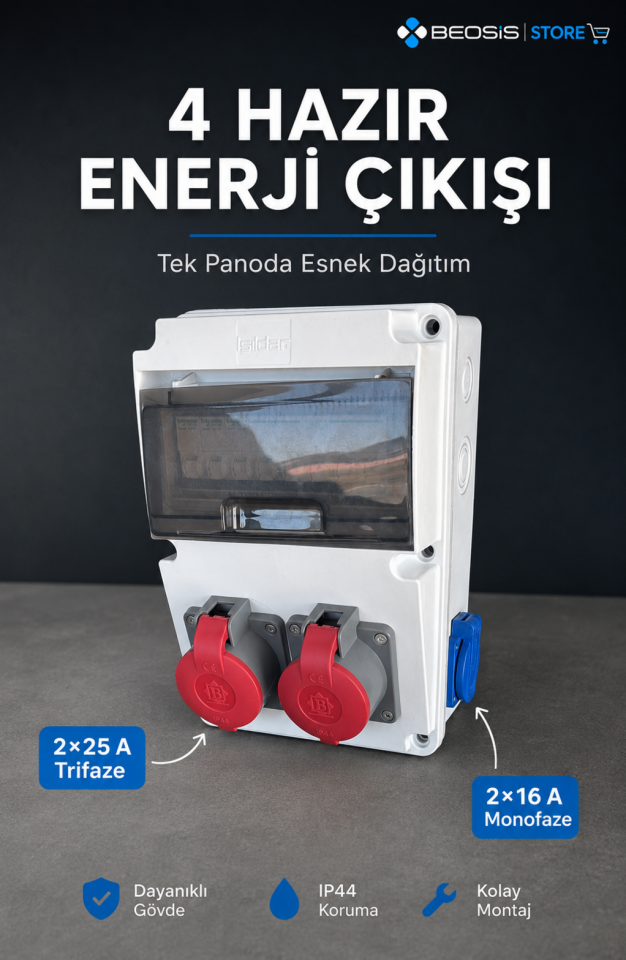

Dört Ayrı Kullanıma Hazır Enerji Çıkışı
2 adet BEMİS 25 A trifaze priz: 380/415 V, 3P+E yapısındaki kırmızı kapaklı endüstriyel prizler; trifaze makinelerin, motorların ve profesyonel saha ekipmanlarının beslenmesi için uygundur.
2 adet 16 A monofaze priz: 250 V, 2P+E yapısındaki mavi kapaklı prizler; el aletleri, servis cihazları, aydınlatma sistemleri ve standart monofaze ekipmanların beslenmesini kolaylaştırır.
Kapaklı priz yapısı, kullanılmayan çıkışların temas yüzeylerini çalışma ortamındaki toz ve sıçramalara karşı korumaya yardımcı olur. Kırmızı ve mavi renk ayrımı, trifaze ve monofaze çıkışların sahada hızlı biçimde ayırt edilmesini sağlar.

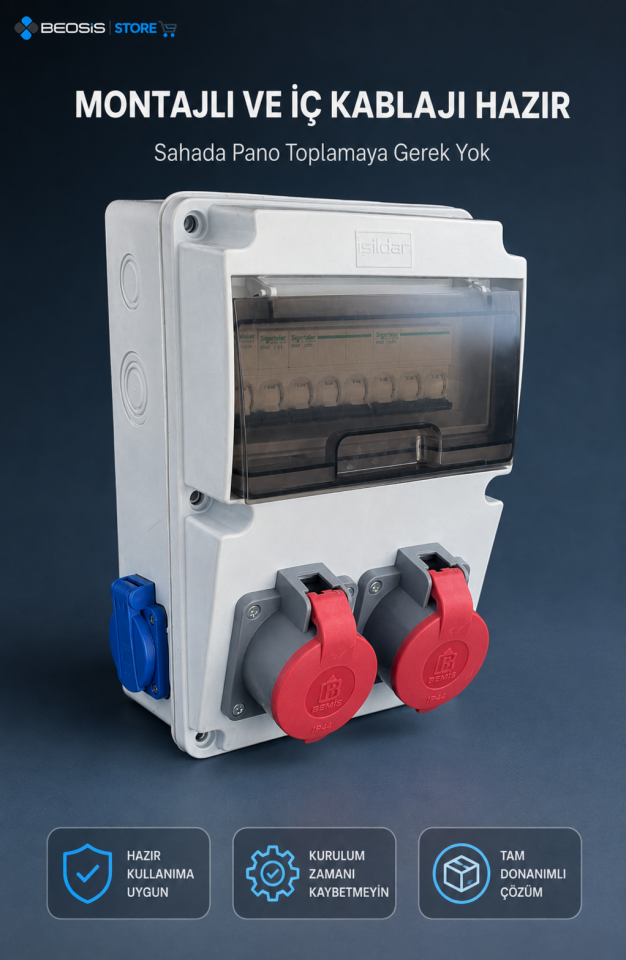

Montajlı ve İç Kablajı Hazır Almanın Avantajları
- Pano toplama ve komponent yerleşimi için harcanan zamanı azaltır.
- Ayrı ayrı kutu, priz ve şalt malzemesi seçme ihtiyacını ortadan kaldırır.
- Düzenli komponent yerleşimi sayesinde profesyonel görünüm sağlar.
- Hazır iç kablaj, bağlantı karmaşasını ve uygulama süresini azaltır.
- Bakım sırasında sigortalara ve priz gruplarına kolay erişim sunar.
- Tek pano üzerinden hem trifaze hem monofaze cihaz kullanımına imkân verir.
- Sahada yeniden delme, komponent yerleştirme ve pano toplama gereksinimini azaltır.

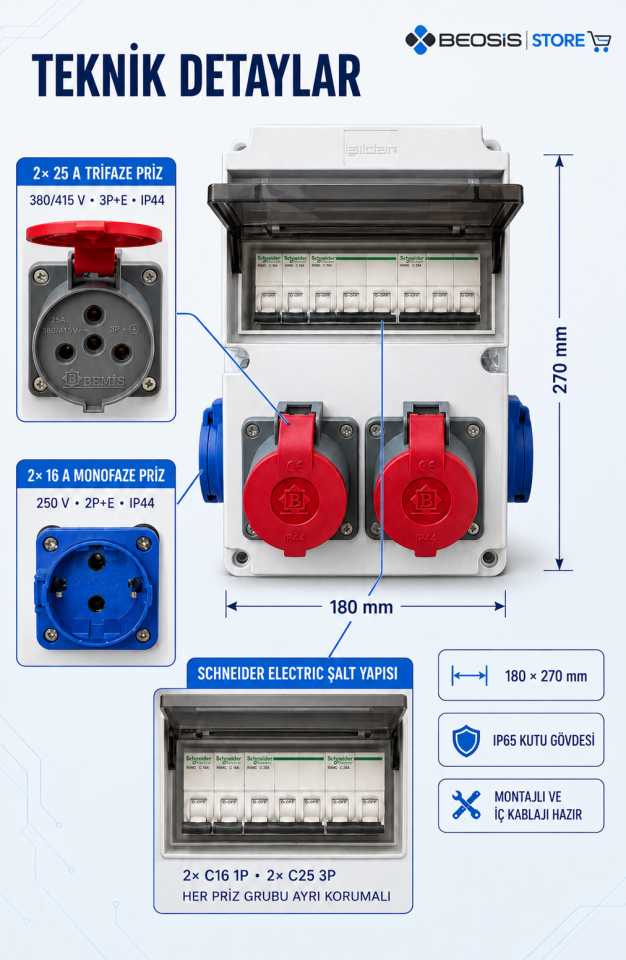

Teknik Özellikler
| Ürün adı | Beosis Kombinasyon Panosu 2×25A Trifaze 2×16A Monofaze |
| Teslimat durumu | Prizleri ve şalt malzemeleri montajlı, iç kablajı tamamlanmış |
| Kutu markası ve modeli | Isıldar 2218 |
| Kutu ölçüsü | 180 × 270 mm |

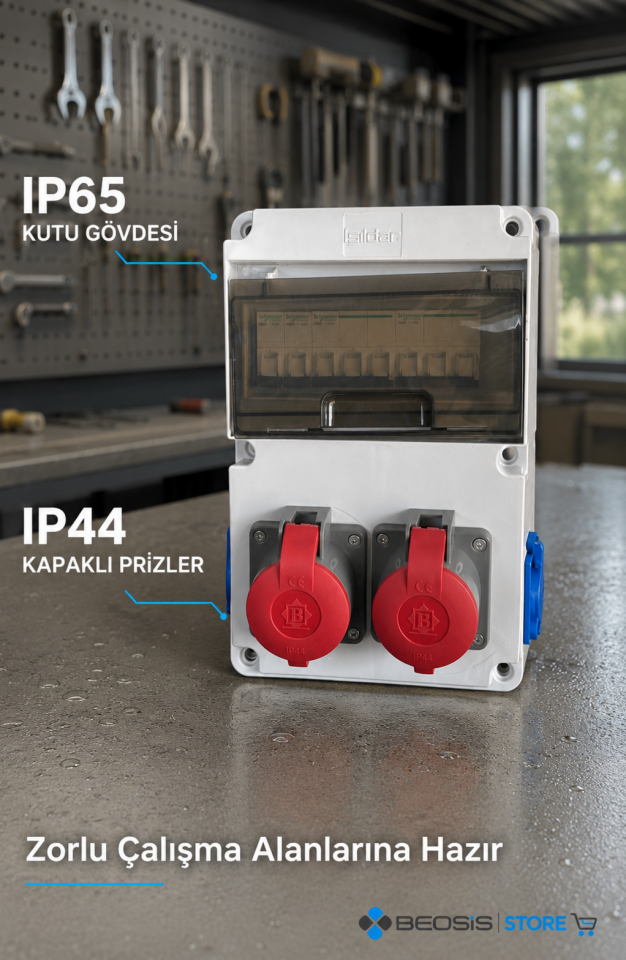

| Kutu gövdesi koruma sınıfı | IP65 |
| Trifaze çıkışlar | 2 adet BEMİS 25 A, 380/415 V, 3P+E, kırmızı, kapaklı, IP44 |
| Monofaze çıkışlar | 2 adet 16 A, 250 V, 2P+E, mavi, kapaklı, IP44 |
| Monofaze çıkış koruması | 2 adet Schneider Electric iK60N C16 1P otomatik sigorta |
| Trifaze çıkış koruması | 2 adet Schneider Electric iK60N C25 3P otomatik sigorta |
| Sigorta bölümü | Füme şeffaf, açılır koruma kapağı |
| Gövde rengi | Açık gri |
Kullanım Alanları
Atölyeler, şantiyeler, fabrikalar, üretim sahaları, bakım ve servis noktaları, depolar, tarımsal işletmeler, etkinlik alanları, mobil çalışma noktaları ve trifaze ile monofaze enerjinin birlikte dağıtılması gereken profesyonel uygulamalar.
Paket İçeriği
1 adet Beosis Kombinasyon Panosu: Isıldar 2218 kutu, 2 adet BEMİS 25 A trifaze priz, 2 adet 16 A monofaze priz, 2 adet Schneider Electric C16 1P ve 2 adet Schneider Electric C25 3P otomatik sigorta; mekanik montajı ve pano iç kablajı tamamlanmış şekilde.
