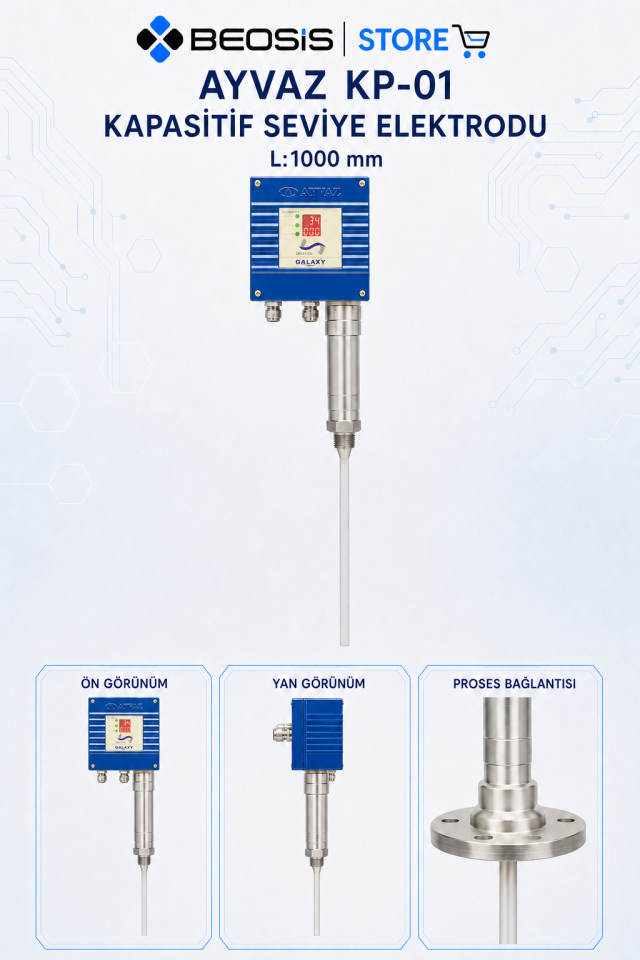

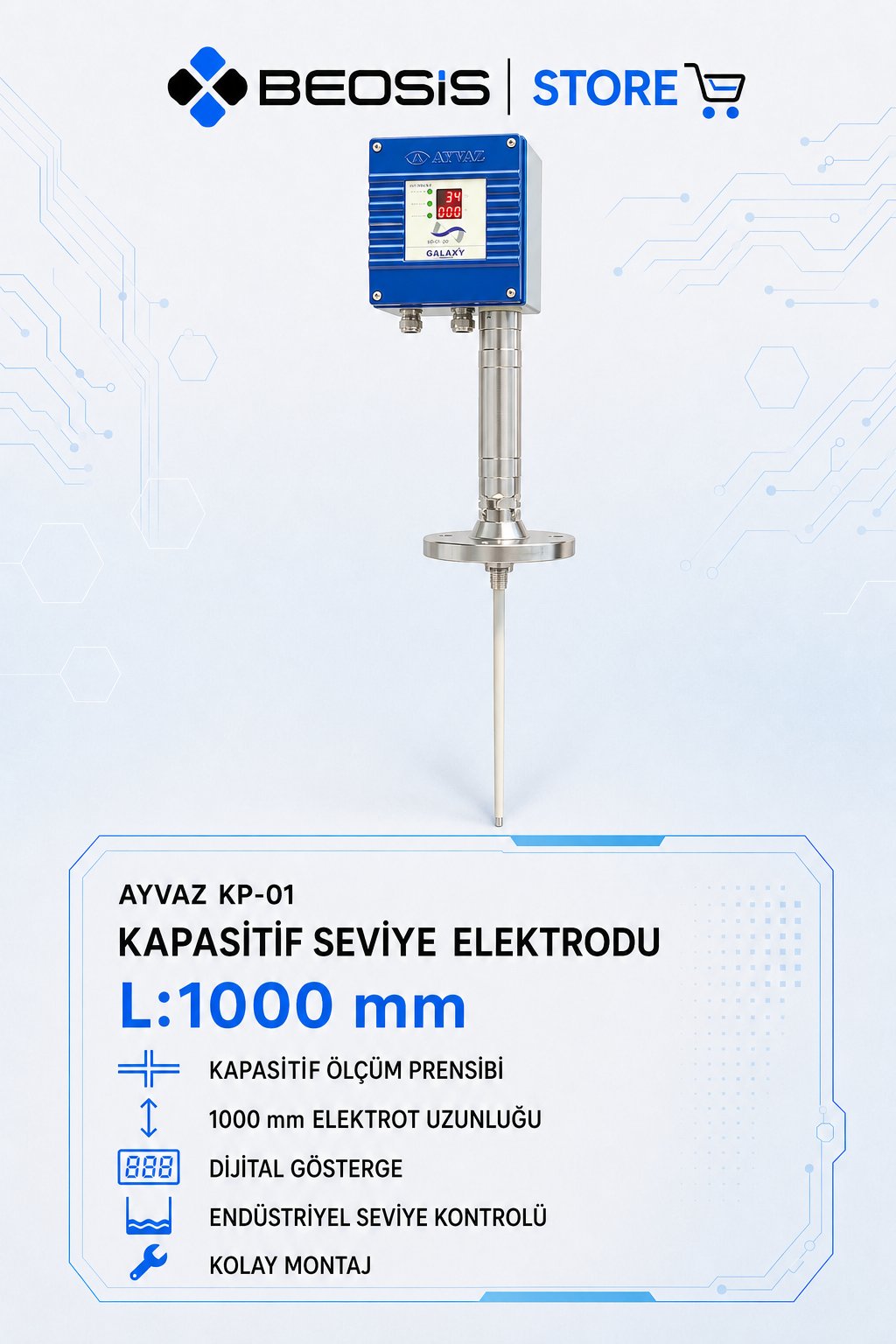

AYVAZ Galaxy KP-01 Kapasitif Seviye Transmitteri L:1000 mm

Ayvaz Galaxy KP-01 Kapasitif Seviye Transmitteri, endüstriyel tanklarda ve proses sistemlerinde bulunan iletken veya iletken olmayan sıvıların seviyesini sürekli olarak ölçmek amacıyla geliştirilmiştir. Kapasitans ölçüm prensibiyle çalışan cihaz, algılanan sıvı seviyesini standart 4–20 mA analog çıkış sinyaline dönüştürür.

1000 mm elektrot uzunluğuna sahip bu model; buhar kazanları, yakıt tankları, kimyasal sıvı tankları, glikol depoları, gıda makineleri, gemiler ve yüksek sıcaklıklı proses tankları gibi zorlu uygulamalarda güvenilir seviye takibi sağlar.

Paslanmaz çelik gövde ve ölçüm elektrodu, PTFE yalıtım elemanları, dövme çelik bağlantı bölümü ve alüminyum enjeksiyon elektronik muhafazası sayesinde yüksek sıcaklık, basınç ve korozyon riski bulunan çalışma koşullarına dayanıklı bir yapı sunar.

Ayvaz KP-01 Nasıl Çalışır?

KP-01, sıvı seviyesini belirlemek için kapasitif ölçüm teknolojisini kullanır. Ölçüm elektrodu ile tankın iletken duvarı bir kondansatörün iki plakası gibi çalışır. Elektrodun çevresindeki sıvı seviyesi değiştiğinde ortamın dielektrik özelliği ve buna bağlı olarak sistemin kapasitans değeri de değişir.

Elektronik ölçüm ünitesi bu değişimi algılar ve sıvı seviyesiyle orantılı bir 4–20 mA analog sinyal üretir. Bu sinyal PLC, otomasyon sistemi, kontrol paneli veya uygun bir gösterge ünitesi tarafından değerlendirilerek sürekli seviye kontrolü gerçekleştirilebilir.

Elektronik muhafaza üzerindeki ekran sayesinde analog çıkış değeri ve sıvı seviyesi doğrudan cihaz üzerinden takip edilebilir. Böylece operatör, proses seviyesini kontrol odasının yanı sıra saha üzerinden de izleyebilir.

Öne Çıkan Özellikler

• İletken ve iletken olmayan sıvılarda sürekli seviye ölçümü
• 1000 mm elektrot uzunluğu
• Kapasitans ölçüm prensibi
• Standart 4–20 mA analog çıkış
• Entegre dijital gösterge
• Paslanmaz çelik gövde ve ölçüm elektrodu
• Kimyasal ve termal dayanımı yüksek PTFE yalıtım
• Maksimum 238 °C çalışma sıcaklığı
• Maksimum 32 bar çalışma basıncı
• Endüstriyel otomasyon sistemleriyle kolay entegrasyon
• Yüksek sıcaklıklı uygulamalar için soğutucu kanatlı bağlantı yapısı
• Dişli ve flanşlı bağlantı seçenekleri
• Tank seviyesinin anlık ve sürekli izlenebilmesi

Teknik Özellikler

KP-01 Kapasitif Seviye Transmitterinin Avantajları

Sürekli ve Hassas Seviye Takibi

Noktasal seviye şalterlerinden farklı olarak tank içerisindeki seviyeyi sürekli biçimde ölçer. Üretilen 4–20 mA sinyal, sıvı seviyesindeki değişimin otomasyon sistemi tarafından anlık olarak izlenmesine olanak tanır.

İletken ve İletken Olmayan Sıvılarla Çalışma

Kapasitif ölçüm prensibi sayesinde su bazlı sıvıların yanı sıra yağ, yakıt, glikol ve düşük iletkenliğe sahip farklı proses sıvılarında kullanılabilir. Uygunluk değerlendirmesinde sıvının dielektrik özelliği, sıcaklığı ve kimyasal yapısı dikkate alınmalıdır.

Zorlu Proses Koşullarına Dayanıklı Yapı

Paslanmaz çelik ölçüm elemanları ve PTFE yalıtımı, ürünün yüksek sıcaklık ve basınç bulunan proseslerde kullanılabilmesine yardımcı olur. Maksimum 32 bar basınç ve 238 °C sıcaklık dayanımı, ürünü endüstriyel kazan ve proses tankları için uygun hale getirir.

Otomasyon Sistemlerine Kolay Entegrasyon

Standart 4–20 mA analog çıkış; PLC, DCS, gösterge, kayıt cihazı ve proses kontrol sistemlerine kolay entegrasyon sağlar. Analog sinyal uzun kablo mesafelerinde kararlı veri aktarımı için endüstride yaygın olarak kullanılmaktadır.

Yerel Gösterge ile Kolay İzleme

Cihazın elektronik muhafazasında bulunan ekran, sıvı seviyesinin ve analog çıkışın saha üzerinden kontrol edilmesini sağlar. Bu özellik devreye alma, bakım ve proses takibini kolaylaştırır.

Uygulama Alanları

• Buhar kazanları ve kazan besleme sistemleri
• Yakıt ve yağ tankları
• Basınçlı proses tankları
• Kimya ve petrokimya tesisleri
• Konsantre ve karışım tankları
• Plastik ve metal sıvı tankları
• Glikol tankları
• Soğutma sıvısı tankları
• Gıda ve içecek makineleri
• Salamura tankları ve şarap depoları
• Temiz su depoları
• CO₂ sıvı tankları
• Yüksek sıcaklıklı tanklar
• Düşük iletkenlikli sıvılar
• Gemi ve marin uygulamaları
• Enerji santralleri

Montaj ve Ürün Seçiminde Dikkat Edilmesi Gerekenler

• Elektrot uzunluğu tankın ölçüm yüksekliğine uygun seçilmelidir.
• Elektrot, tank içerisindeki karıştırıcı ve hareketli ekipmanlardan korunmalıdır.
• Proses sıvısının sıcaklığı, basıncı ve kimyasal özellikleri kontrol edilmelidir.
• Elektrik bağlantısı yetkili teknik personel tarafından gerçekleştirilmelidir.
• Devreye alma sırasında minimum ve maksimum seviye kalibrasyonu yapılmalıdır.
• Topraklama bağlantısı üretici talimatlarına uygun şekilde tamamlanmalıdır.
• Ürünün proses bağlantısı sipariş öncesinde tank bağlantısıyla karşılaştırılmalıdır.

Neden AYVAZ Galaxy KP-01?

Ayvaz Galaxy KP-01; sürekli seviye ölçümü, 4–20 mA analog çıkış, yerel gösterge, paslanmaz çelik ölçüm elemanları ve yüksek sıcaklık-basınç dayanımını tek bir endüstriyel çözümde bir araya getirir. 1000 mm uzunluğundaki elektrodu sayesinde orta ve büyük hacimli tanklarda güvenilir ölçüm imkânı sunar.

Ürünün bağlantı ölçüsü, elektrot uzunluğu, sıvıyla temas eden malzemeleri ve elektriksel özellikleri sipariş öncesinde proses koşullarına göre kontrol edilmelidir.

Not: Teknik özellikler ürün konfigürasyonuna göre değişebilir. Projenize uygun bağlantı ve çıkış seçeneği için sipariş öncesinde teknik teyit alınması önerilir.
