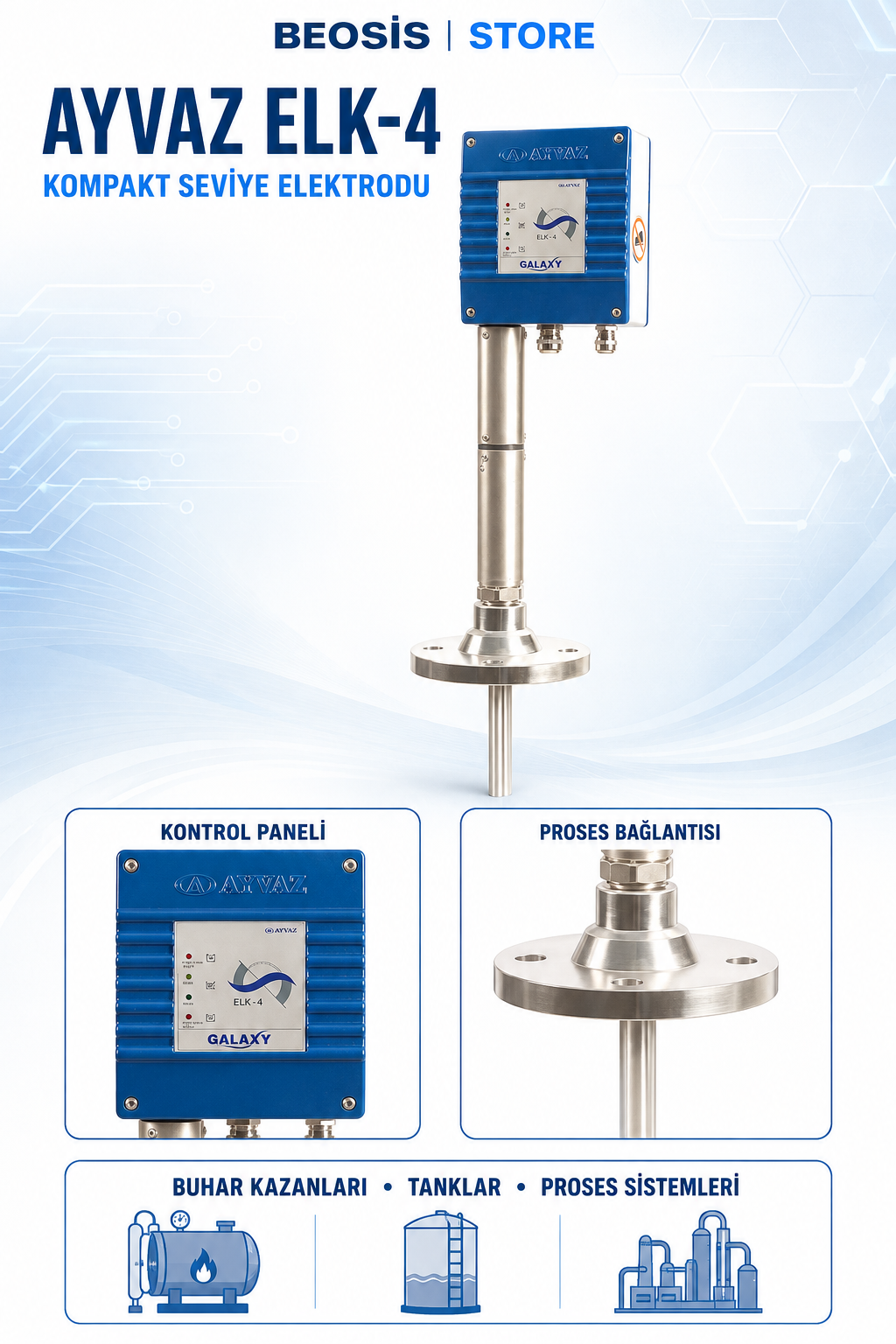

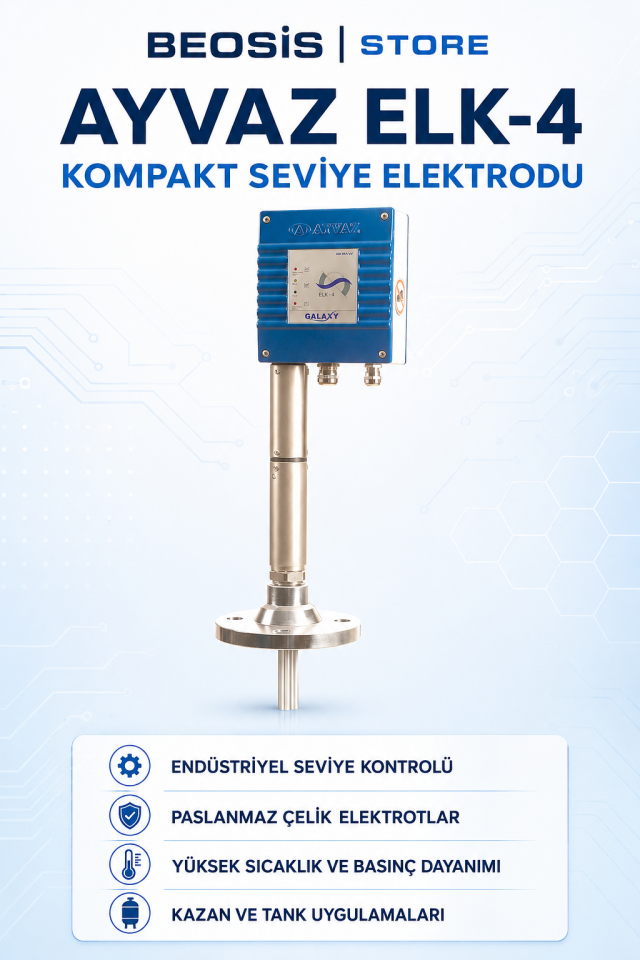

Ayvaz ELK-4 Kompakt Seviye Elektrodu L : 1000mm
Ayvaz ELK-4 Kompakt Seviye Elektrodu 1000 mm
Ayvaz ELK-4 Kompakt Seviye Elektrodu, buhar kazanları, besleme tankları ve endüstriyel proseslerde bulunan iletken sıvıların dört ayrı noktadan kontrol edilmesi amacıyla geliştirilmiştir. Sıvının elektriksel iletkenliğini esas alan sistem; hareketli mekanik parçalara ihtiyaç duymadan güvenilir seviye algılama ve pompa kontrolü sağlar.
Galaxy serisine ait ELK-4, kontrol elektroniğini ürün üzerindeki alüminyum enjeksiyon pano içerisinde barındırır. Böylece seviye algılama fonksiyonlarının yönetilmesi için ayrı bir kontrol ünitesi kullanılmasına gerek kalmaz. Alarm ve pompa çalışma durumları, pano muhafaza kapağı üzerindeki LED göstergeler aracılığıyla saha üzerinden takip edilebilir.
Bu ürün 1000 mm elektrot uzunluğuna ve 1 inç dişli proses bağlantısına sahip ELK-4 modelidir. Flanş bağlantısına ihtiyaç duyulan uygulamalar için ELK-4F modeli ayrıca değerlendirilmelidir.
Ayvaz ELK-4 Çalışma Prensibi
ELK-4, sıvı seviyesini belirlemek için iletkenlik ölçüm prensibini kullanır. İletken bir sıvı elektrot çubuğuna ulaştığında, elektrot ile sistemin referans noktası arasında elektriksel iletim meydana gelir. Entegre kontrol elektroniği bu durumu algılar ve ilgili alarm veya pompa kontrol fonksiyonunu devreye alır.
Her elektrot çubuğu tank veya kazan içerisinde farklı bir seviyeyi temsil eder. Elektrotların uç noktaları, montaj öncesinde prosesin ihtiyaç duyduğu kontrol seviyelerine göre ayarlanır. Böylece tek bir kompakt sistem üzerinden dört farklı seviye bilgisi elde edilir.
Dört Noktalı Seviye Kontrolü
- Üst seviye alarmı: Sıvının belirlenen maksimum seviyeye ulaştığını bildirir.
- Alt seviye alarmı: Sıvının güvenli minimum seviyenin altına indiğini bildirir.
- Pompa başlatma: Ayarlanan seviyeye bağlı olarak dolum veya besleme pompasının çalıştırılmasını sağlar.
- Pompa durdurma: Sıvı hedef seviyeye ulaştığında pompanın durdurulmasını sağlar.
Pompa fonksiyonlarının kullanım şekli tesisin dolum veya boşaltma senaryosuna göre projelendirilmelidir. Elektrot uzunlukları ve kontrol mantığı, devreye alma öncesinde proses koşullarına uygun şekilde belirlenmelidir.
Öne Çıkan Özellikler
- İletken sıvılar için dört noktalı seviye algılama
- Üst seviye ve alt seviye alarm fonksiyonları
- Pompa başlatma ve pompa durdurma kontrolü
- Entegre elektronik kontrol panosu
- Harici seviye kontrol cihazına ihtiyaç duymayan kompakt yapı
- Pano kapağı üzerinden LED durum takibi
- Hareketli mekanik parça içermeyen ölçüm sistemi
- 1000 mm elektrot uzunluğu
- 1″ dişli proses bağlantısı
- Paslanmaz çelik gövde ve elektrotlar
- PTFE elektrot yalıtımı
- Özel tasarlanmış kanatlı soğutma borusu
- Maksimum 32 bar çalışma basıncı
- Maksimum 238 °C çalışma sıcaklığı
- Flanşlı ELK-4F model seçeneği
Teknik Özellikler
| Marka | Ayvaz |
| Seri | Galaxy |
| Model | ELK-4 |
| Ürün tipi | Kompakt seviye elektrodu ve kontrol sistemi |
| Ölçüm prensibi | Elektriksel iletkenlik |
| Kontrol tipi | Açma-kapama / On-Off |
| Kontrol noktası | 4 seviye noktası |
| Kontrol fonksiyonları | Üst alarm, alt alarm, pompa başlatma ve pompa durdurma |
| Elektrot uzunluğu | 1000 mm |
| Proses bağlantısı | 1″ dişli, DIN ISO 228/1 |
| Besleme gerilimi | 230 V AC ±%10, 50–60 Hz |
| Alternatif besleme seçenekleri | 115 V veya 24 V, ürün konfigürasyonuna bağlıdır |
| Güç tüketimi | 5 VA |
| Çıkış | Kuru kontaklı röle çıkışı |
| Hassasiyet kademeleri | Kademe 1: 10 µS – Kademe 2: 0,5 µS |
| Maksimum çalışma basıncı | 32 bar |
| Maksimum çalışma sıcaklığı | 238 °C |
| Pano muhafazası | Alüminyum enjeksiyon |
| Gövde malzemesi | Paslanmaz çelik 1.4517 |
| Elektrot malzemesi | Paslanmaz çelik 1.4517 |
| Elektrot yalıtımı | PTFE |
| Ara disk | PTFE |
| Flanş malzemesi | Dövme çelik 1.0460 |
ELK-4 ile ELK-4F Arasındaki Fark
| Özellik | ELK-4 | ELK-4F |
|---|---|---|
| Bağlantı | 1″ dişli | DN50 PN40 flanşlı |
| Bağlantı standardı | DIN ISO 228/1 | DIN 2635 |
| Standart boy seçenekleri | 500, 1000 ve 1500 mm | 436, 936 ve 1436 mm |
Bu ürün sayfasındaki konfigürasyon ELK-4 dişli ve 1000 mm model içindir. ELK-4F flanşlı model farklı bir ürün varyantıdır.
Entegre Kontrol Panosu
ELK-4’ün kontrol ve değerlendirme elektroniği, doğrudan cihaz üzerindeki pano içerisinde bulunur. Seviye elektrotlarından gelen bilgiler burada değerlendirilerek alarm ve pompa kontrol fonksiyonları oluşturulur.
Pano kapağındaki göstergeler üzerinden alt alarm, üst alarm, pompa başlatma ve pompa durdurma durumları izlenebilir. Kompakt tasarım, pano içerisinde kullanılacak ayrı bir seviye kontrol modülüne duyulan ihtiyacı azaltır.
Kanatlı Soğutma Borusu
Elektrot ile elektronik muhafaza arasında özel olarak tasarlanmış bir soğutma bölümü bulunur. Bu yapı, yüksek sıcaklıklı kazan ve proses uygulamalarında elektrottan elektronik panoya gerçekleşen ısı iletimini sınırlandırmaya yardımcı olur.
Başlıca Avantajları
- Tek cihaz üzerinden dört ayrı seviye noktasının kontrolü
- Alarm ve pompa kontrol fonksiyonlarının birlikte yönetilmesi
- Entegre elektronik kontrol panosu
- LED göstergelerle kolay saha takibi
- Hareketli mekanik parça içermeyen ölçüm yapısı
- Elektrot boylarının proses seviyelerine göre ayarlanabilmesi
- Yüksek basınç ve sıcaklık koşullarına uygun yapı
- >Paslanmaz çelik ve PTFE malzemelerle dayanıklı tasarım
- Dişli ve flanşlı bağlantı seçenekleri
Uygulama Alanları
- Endüstriyel buhar kazanları
- Kazan besleme suyu sistemleri
- Besleme ve depolama tankları
- İletken sıvı tankları
- Kimyasal proses uygulamaları
- Pompa dolum ve boşaltma kontrol sistemleri
- Taşma ve düşük seviye alarm uygulamaları
- Marin ve gemi uygulamaları
Akışkan Uygunluğu
ELK-4 yalnızca yeterli elektriksel iletkenliğe sahip sıvılarda kullanılmalıdır. Uygun ve kararlı bir ölçüm için proses sıvısının minimum iletkenlik değerinin uygulama öncesinde kontrol edilmesi gerekir.
Yağ, yakıt ve benzeri düşük iletkenlikli veya yalıtkan sıvılar için ELK-4 yerine kapasitif ölçüm prensibiyle çalışan farklı seviye transmitterleri değerlendirilmelidir.
Montaj ve Devreye Alma Bilgileri
- Elektrot çubukları montajdan önce istenen alarm ve kontrol seviyelerine göre ayarlanmalıdır.
- Elektrotların tank veya kazan içindeki metal parçalara temas etmemesi sağlanmalıdır.
- Sıvının elektriksel iletkenliği ürünün hassasiyet aralığına uygun olmalıdır.
- Topraklama ve elektrik bağlantıları üretici talimatlarına göre yapılmalıdır.
- Pompa kumanda devresinde gerekli kontaktör ve koruma elemanları kullanılmalıdır.
- Basınç, sıcaklık ve proses bağlantısı montajdan önce doğrulanmalıdır.
- Kurulum ve devreye alma yetkili teknik personel tarafından gerçekleştirilmelidir.
Neden Ayvaz Galaxy ELK-4?
Ayvaz Galaxy ELK-4; dört noktalı seviye algılama, entegre kontrol elektroniği, alarm izleme ve pompa kontrol fonksiyonlarını kompakt bir sistemde bir araya getirir. Yüksek sıcaklık ve basınç dayanımı sayesinde özellikle buhar kazanları ve endüstriyel besleme tanklarında güvenilir bir kontrol çözümü sunar.
Not: Ürün yalnızca iletken sıvılar için uygundur. Besleme gerilimi, kontak yapısı, bağlantı biçimi ve elektrot uzunluğu sipariş öncesinde ürün etiketi ve proje gereksinimleri üzerinden doğrulanmalıdır. Teknik özellikler üretici tarafından değiştirilebilir.
