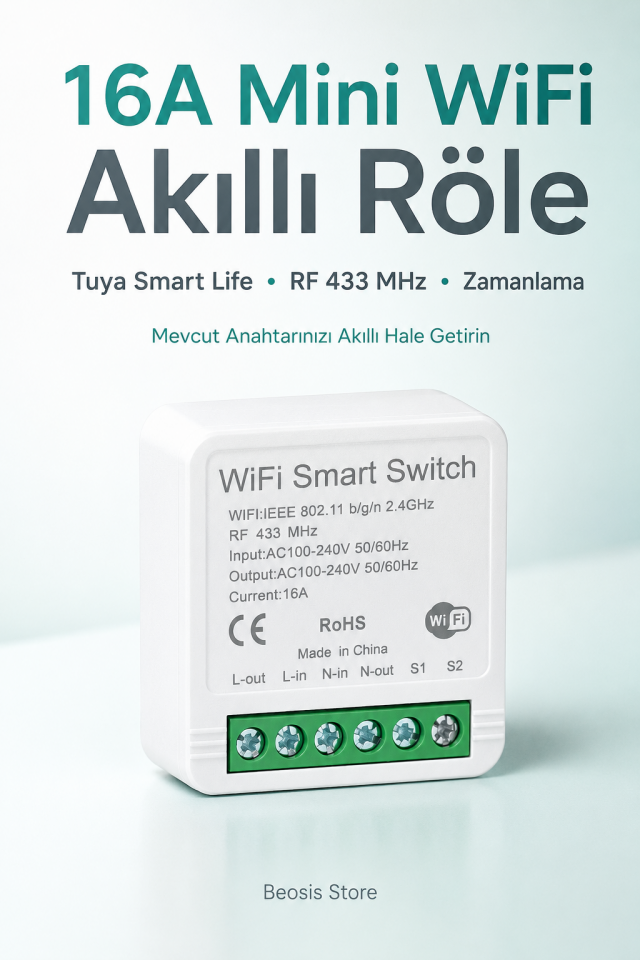

16A Mini WiFi + RF 433 MHz Akıllı Röle – Tuya Smart Life, Uzaktan Kontrol ve Zamanlama
16A Mini WiFi + RF 433 MHz Akıllı Röle
Tuya Smart Life Uzaktan Kontrol ve Zamanlama
Mevcut elektrik anahtarınızı akıllı hale getirin; aydınlatmaları ve uygun elektrikli cihazları telefonunuzdan, zaman programıyla, sesli komutla veya uyumlu 433 MHz RF kumandayla kontrol edin.

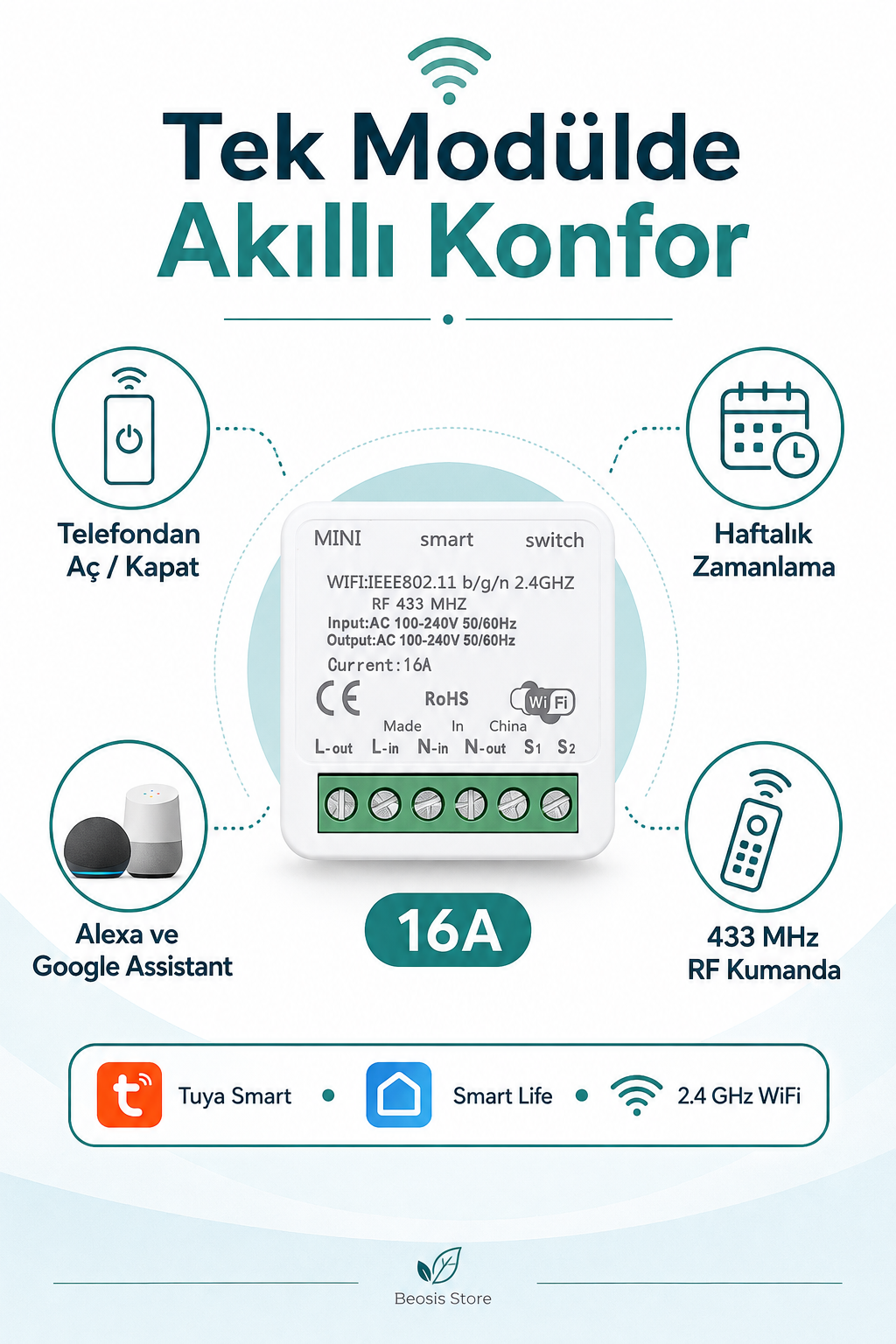

Akıllı Ev Konforu Artık Çok Daha Kolay
16A Mini WiFi + RF 433 MHz Akıllı Röle, klasik elektrik anahtarlarını ve uygun elektrikli cihazları akıllı sisteme dönüştürmek için geliştirilmiş kompakt bir sıva altı röle modülüdür.
Küçük boyutları sayesinde uygun anahtar kasası, buat veya kapalı elektrik kutusu içerisine yerleştirilebilir. Mevcut duvar anahtarının kullanılmasına devam edilirken aynı cihaz Tuya Smart, Smart Life, Google Assistant, Amazon Alexa veya uyumlu 433 MHz RF kumanda üzerinden de kontrol edilebilir.
Evinizdeki aydınlatmaları, bahçe lambalarını, vitrin ışıklarını ve teknik sınırlar içerisindeki uygun elektrikli cihazları uzaktan açabilir, kapatabilir ve belirli gün ve saatlerde otomatik çalışacak şekilde programlayabilirsiniz.
İnternet bağlantısı bulunan her yerden açma ve kapama.
Haftalık program, geri sayım ve döngü seçenekleri.
Amazon Alexa ve Google Assistant uyumluluğu.
Uyumlu RF kumanda veya kablosuz buton desteği.
S1–S2 terminalleriyle klasik duvar anahtarını kullanmaya devam edin.
Yaklaşık 41 × 41 × 20 mm küçük gövde.
Zamanlamayla Tasarruf ve Konfor
Akıllı zamanlama özellikleri, aydınlatmaların ve uygun elektrikli cihazların gereksiz yere açık kalmasını önlemeye yardımcı olur. Günlük hayatınıza uygun programlar oluşturarak cihazların ihtiyaç duyulan saatlerde otomatik çalışmasını sağlayabilirsiniz.
Örneğin bahçe aydınlatmasını akşam otomatik açılacak ve gece belirli bir saatte kapanacak şekilde ayarlayabilirsiniz. Vitrin ışıklarını iş yerinin açılış ve kapanış saatlerine göre programlayabilir, unutulan aydınlatmaları gece otomatik kapatabilirsiniz.
- Gereksiz yere açık kalan aydınlatmaları otomatik kapatma
- Hafta içi ve hafta sonu için farklı çalışma saatleri belirleme
- Geri sayım özelliğiyle cihazın çalışma süresini sınırlandırma
- Bahçe ve balkon aydınlatmalarını otomatik yönetme
- İş yeri tabela ve vitrin ışıklarını programlama
- Evde olmadığınızda uygun cihazları uzaktan kontrol etme
- Birden fazla uyumlu cihazı grup halinde açma veya kapatma
Ürün doğrudan enerji üretmez veya enerji tüketimini ölçmez. Tasarruf; bağlı cihazların gereksiz çalışma sürelerinin zamanlama, geri sayım ve uzaktan kontrol özellikleriyle azaltılmasına yardımcı olunmasıyla sağlanır. Gerçek tasarruf miktarı bağlı yüke ve kullanım alışkanlıklarına göre değişir.
Çocukların Televizyon İzleme Süresini Programlayın
Televizyonun beslendiği uygun elektrik hattı bu akıllı röle üzerinden kontrol edildiğinde çocukların televizyon kullanabileceği günler ve saatler önceden programlanabilir.
- Hafta içi televizyon hattını yalnızca 18.00–20.00 arasında etkinleştirme
- Hafta sonu için farklı kullanım saatleri oluşturma
- 30, 60 veya 90 dakikalık geri sayım süresi belirleme
- Süre sonunda televizyon hattını otomatik kapatma
- Gerektiğinde telefondan uzaktan açma veya kapatma
- Uyku ve ders çalışma saatleri için otomatik program hazırlama
Bu sayede televizyon kullanım süresi her gün manuel olarak takip edilmek zorunda kalmadan belirli bir programa bağlanabilir. Hafta içi, hafta sonu, tatil ve ders çalışma günleri için farklı programlar oluşturulabilir.
Akıllı röle televizyonun elektrik hattını açar veya kapatır; televizyonun kumanda fonksiyonlarını yönetmez. Elektrik yeniden geldiğinde televizyonun kendiliğinden açılıp açılmaması televizyon modelinin kendi çalışma özelliğine bağlıdır. Ani enerji kesmenin televizyon üreticisinin kullanım şartlarına uygunluğu kontrol edilmelidir.
Tuya Smart ve Smart Life Desteği
Bu ürünün Tuya uyumlu varyantı, Tuya Smart ve Smart Life uygulamaları üzerinden kontrol edilir. Akıllı röle 2.4 GHz WiFi ağına bağlanır ve normal kullanım için ayrıca bir akıllı ev ağ geçidine ihtiyaç duymaz.
Uygulamaya eklendikten sonra aşağıdaki özellikler kullanılabilir:
- Uzaktan açma ve kapama
- Cihazın açık veya kapalı durumunu görüntüleme
- Haftalık çalışma programı oluşturma
- Belirli bir saat için otomatik açma veya kapama
- Geri sayım süresi belirleme
- Döngüsel çalışma programı hazırlama
- Birden fazla cihazı grup halinde yönetme
- Uyumlu cihazlar arasında akıllı sahneler oluşturma
- Cihaz kontrolünü aile üyeleriyle paylaşma
- Eve geliş veya evden ayrılma senaryoları hazırlama
Ürün yalnızca 2.4 GHz WiFi bağlantısını destekler. 5 GHz WiFi ağıyla doğrudan eşleştirilemez. Çift bantlı modemlerde kurulum sırasında 2.4 GHz kablosuz ağın etkin olması gerekir.
Amazon Alexa ve Google Assistant ile Sesli Kontrol
Akıllı röle Tuya Smart veya Smart Life uygulamasına eklendikten sonra uyumlu Amazon Alexa ve Google Assistant hesaplarıyla eşleştirilebilir.
Uygulama içerisinde cihaza kolay anlaşılabilir bir isim vererek sesli komutla açma ve kapama işlemleri gerçekleştirebilirsiniz.
- “Salon ışığını aç.”
- “Bahçe aydınlatmasını kapat.”
- “Televizyon hattını kapat.”
- “Vitrin ışıklarını aç.”
- “Yatak odası lambasını kapat.”
Kullanılabilen dil, cihaz adı ve komut seçenekleri Google Assistant veya Amazon Alexa'nın bölgesel desteğine ve kullanıcı hesabı ayarlarına göre değişebilir.
RF 433 MHz Kumanda Desteği
WiFi uygulama kontrolüne ek olarak uyumlu 433 MHz RF kumanda veya kablosuz buton üzerinden yerel kontrol sağlanabilir. Böylece telefona ihtiyaç duymadan cihazı açmak veya kapatmak mümkün olur.
RF kontrol yöntemi internet bağlantısından bağımsız olarak çalışabilir. El kumandası, kablosuz duvar butonu veya uygun RF vericiyle pratik kullanım sağlanabilir.
433 MHz kumanda, aksi açıkça belirtilmedikçe ürün paketine dahil değildir. Kullanılacak kumandanın frekans, kodlama ve eşleştirme uyumluluğu kontrol edilmelidir.
Mevcut Duvar Anahtarınızı Kullanmaya Devam Edin
Üzerindeki S1 ve S2 terminalleri harici mekanik anahtar bağlantısı için kullanılır. Böylece aydınlatmayı hem duvardaki klasik anahtardan hem telefondan hem RF kumandadan hem de sesli komutla kontrol edebilirsiniz.
Akıllı özellikler eklendiğinde duvardaki normal anahtardan vazgeçmeniz gerekmez. Anahtardan yapılan açma veya kapama işlemleri röle tarafından algılanarak yükün durumu değiştirilir.
Tek yönlü anahtar veya uygun tesisat düzenindeki iki yönlü/vavien kontrol uygulamaları, kullanılan anahtar tipine ve elektrik tesisatına göre yetkili elektrikçi tarafından projelendirilmelidir.
Kullanım Alanları
- Ev içi aydınlatma kontrolü
- Bahçe ve balkon aydınlatması
- Vitrin ve tabela ışıkları
- Koridor ve merdiven aydınlatmaları
- Yatak odası ve çocuk odası lambaları
- Uygun televizyon besleme hatları
- Uygun güçte dirençli elektrikli cihazlar
- Yazlık ve tatil evi otomasyonları
- Ofis ve küçük işletme aydınlatmaları
- Uzaktan kontrol edilmek istenen uygun tek fazlı yükler
Teknik Özellikler
| Ürün tipi | Mini WiFi + RF akıllı röle modülü |
| Marka | OEM / Generic |
| Önerilen model kodu | MINI-WIFI-RF433-16A |
| Önerilen SKU | BS-MINI-WIFI-RF433-16A |
| Giriş gerilimi | AC 100–240 V, 50/60 Hz |
| Çıkış gerilimi | AC 100–240 V, 50/60 Hz |
| Azami akım | 16 A – dirençli yük koşulları |
| Belirtilen dirençli yük | En fazla 3500 W |
| Belirtilen LED yükü | En fazla 500 W |
| WiFi standardı | IEEE 802.11 b/g/n |
| WiFi frekansı | 2.4 GHz |
| RF frekansı | 433 MHz |
| Uygulama | Tuya Smart / Smart Life |
| Sesli asistan | Amazon Alexa / Google Assistant |
| Terminal sayısı | 6 adet vidalı terminal |
| Terminaller | L-Out, L-In, N-In, N-Out, S1 ve S2 |
| Yaklaşık ölçüler | 41 × 41 × 20 mm |
| Gövde malzemesi | PC plastik olarak belirtilmiştir |
| Enerji ölçümü | Bulunmaz |
| Elektriksel koruma | Bulunmaz; harici koruma cihazları gereklidir |

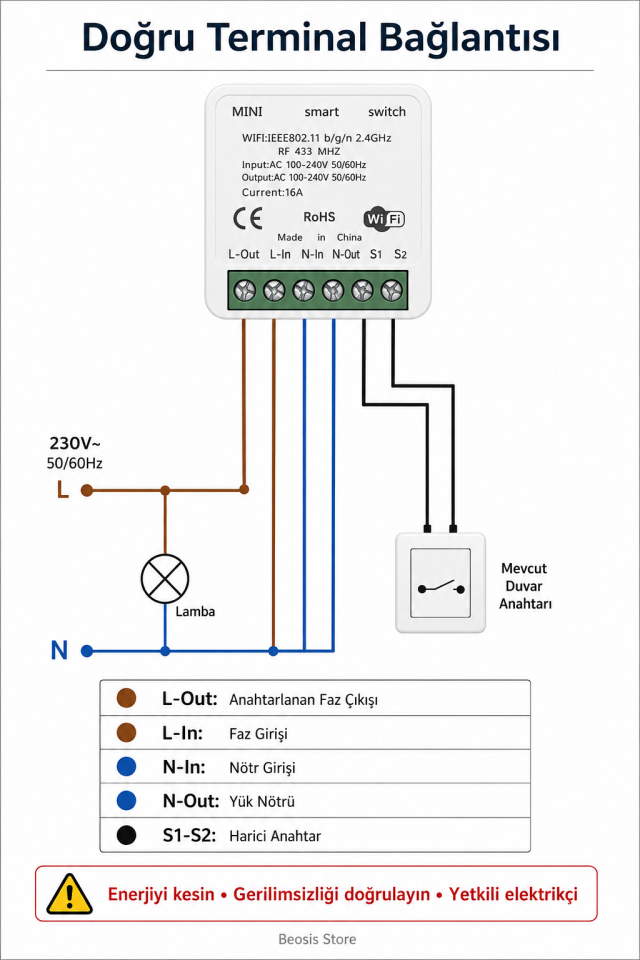

Terminal Tanımları
Ürünün terminal sıralaması soldan sağa aşağıdaki şekildedir:
| L-Out | Kontrol edilen yüke giden anahtarlanmış faz çıkışı |
| L-In | Şebeke faz girişi |
| N-In | Şebeke nötr girişi |
| N-Out | Kontrol edilen yüke giden nötr çıkışı |
| S1 | Harici mekanik anahtar bağlantısı |
| S2 | Harici mekanik anahtar bağlantısı |

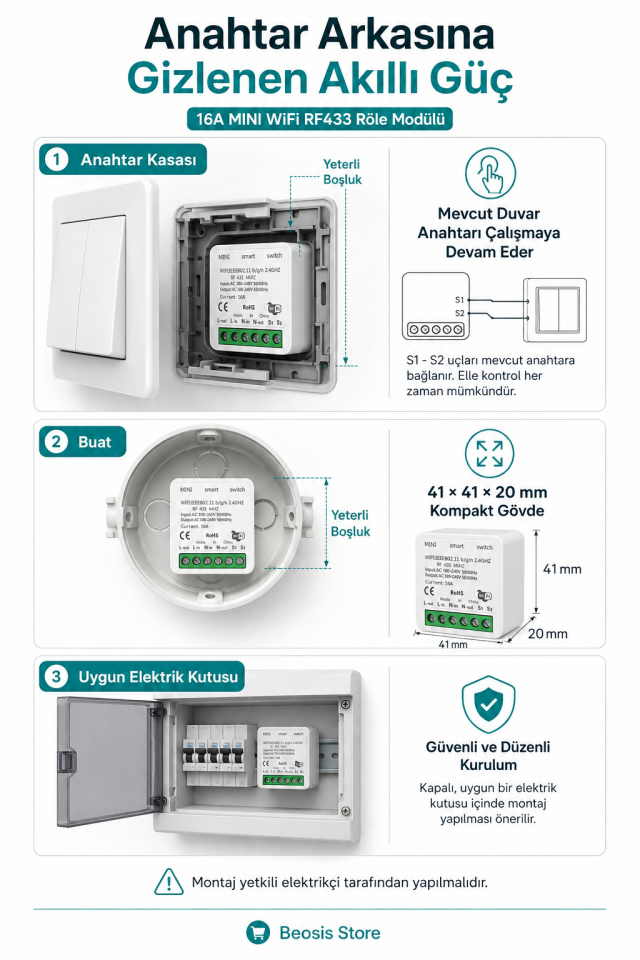

Montaj Alanları
- Yeterli derinliğe sahip sıva altı anahtar kasası
- Elektrik buat kutusu
- Kapalı ve uygun elektrik bağlantı kutusu
- Uygun şekilde korunan cihaz bağlantı bölümü
Ürün sıkıştırılmadan, terminallere baskı uygulanmadan ve kablo bağlantıları gevşek bırakılmadan monte edilmelidir. Kablosuz iletişim kalitesinin düşmemesi için tamamen metal ve kapalı bir kutu içerisinde kullanılmaması önerilir.
- Montajdan önce elektrik beslemesini ana şalterden kesin.
- Gerilimin kesildiğini uygun ölçü cihazıyla doğrulayın.
- Röle ve bağlantılar için kutu içerisinde yeterli alan bulunduğunu kontrol edin.
- İletkenleri ilgili terminallere uygun şekilde bağlayın.
- Terminal vidalarını uygun sıkılıkta sabitleyin.
- Açıkta iletken veya gevşek bağlantı kalmadığından emin olun.
- Röleyi kapalı ve uygun bir elektrik kutusu içerisine yerleştirin.
- Enerji verdikten sonra cihazı eşleştirme moduna alın.
- Tuya Smart veya Smart Life uygulaması üzerinden 2.4 GHz WiFi ağına ekleyin.
Önemli Elektrik Güvenliği
Bu ürün otomatik sigorta, devre kesici, termik koruma cihazı veya kaçak akım rölesi değildir.
Aşırı akım, kısa devre ve kaçak akım koruması sağlamaz. Elektrik devresi uygun anma değerine sahip otomatik sigorta veya MCB ile korunmalı, tesisatın özelliğine göre RCD/RCBO kaçak akım koruma cihazı kullanılmalıdır.
Üzerinde belirtilen 16 A ve 3500 W değerleri uygun dirençli yük koşulları içindir. Rölenin gerçek çalışma kapasitesi; ortam sıcaklığına, bağlantı kalitesine, kablo kesitine, kapalı kutu içerisindeki ısıya ve bağlı yükün elektriksel karakterine göre değişebilir.
Motor, pompa, klima, kompresör, buzdolabı, trafo ve benzeri endüktif veya yüksek kalkış akımlı yükler doğrudan bu röle üzerinden çalıştırılmamalıdır. Bu uygulamalarda uygun güçte kontaktör kullanılmalı ve akıllı röle yalnızca kontaktör bobinini kumanda etmelidir.
LED sürücüler yüksek ilk kalkış akımı oluşturabilir. Üretici tarafından belirtilen toplam LED yükü olan 500 W aşılmamalı ve bağlı sürücülerin kalkış akımı ayrıca değerlendirilmelidir. Montaj yalnızca yetkili elektrikçi tarafından yapılmalıdır.
Kutu İçeriği
- 1 adet 16A Mini WiFi + RF 433 MHz akıllı röle modülü
- Ürün ambalajı
- Mevcut olması halinde üretici kullanım veya eşleştirme dokümanı
433 MHz RF kumanda, kablosuz buton veya duvar tipi verici aksi açıkça belirtilmedikçe ürün paketine dahil değildir.
Sık Sorulan Sorular
Ürün Tuya Smart ve Smart Life ile çalışır mı?
Evet. Bu sayfada sunulan Tuya uyumlu varyant, Tuya Smart ve Smart Life uygulamaları üzerinden kontrol edilir.
5 GHz WiFi destekler mi?
Hayır. Ürün yalnızca 2.4 GHz WiFi ağıyla çalışır.
İlave bir akıllı ev hub cihazı gerekir mi?
Normal WiFi uygulama kontrolü için ayrıca bir hub gerekmez. Uygun 2.4 GHz WiFi bağlantısı yeterlidir.
Mevcut duvar anahtarımı kullanabilir miyim?
Evet. S1 ve S2 terminalleri sayesinde uygun mekanik anahtar kullanılmaya devam edilebilir.
433 MHz kumandayla çalışır mı?
Ürün uyumlu kodlama sistemine sahip 433 MHz RF kumanda veya kablosuz butonla eşleştirilebilir. Kumandanın uyumluluğu kontrol edilmelidir.
İnternet kesildiğinde ne olur?
Uygulama üzerinden uzaktan erişim etkilenir. Mevcut mekanik anahtar ve daha önce eşleştirilmiş uyumlu RF kumanda yerel kontrol sağlamaya devam edebilir.
Elektrik kesilip geldiğinde ne olur?
Elektrik yeniden geldiğinde uygulanacak açık, kapalı veya son durumu koruma davranışı cihazın uygulama ayarlarına ve yazılım sürümüne bağlı olabilir.
Enerji tüketimini ölçer mi?
Hayır. Bu modelin kWh, akım, gerilim veya güç ölçümü yaptığı belirtilmemiştir. Zamanlama yoluyla gereksiz kullanımı azaltmaya yardımcı olur.
16 A değerindeki her cihaz bağlanabilir mi?
Hayır. 16 A değeri dirençli yük koşulları içindir. Motorlu, kompresörlü, trafolu veya yüksek kalkış akımlı cihazlarda kontaktör kullanılmalıdır.
Ürün otomatik sigorta yerine kullanılabilir mi?
Hayır. Ürün elektriksel koruma sağlamayan bir akıllı anahtarlama rölesidir. Uygun otomatik sigorta ve gerektiğinde kaçak akım korumasıyla birlikte kullanılmalıdır.
