0–5 metre 4–20 mA Dalgıç Su Seviye Sensörü
0–5 Mt 4–20 mA Dalgıç Su Seviye Sensörü – IP68
Su deposu, tank ve kuyu uygulamalarında sürekli seviye ölçümü
0–490,33 mbar
Endüstriyel analog sinyal
İki telli akım çevrimi
Daldırma tipi yapı
Hava kılavuzlu kablo
Sıvı Seviyesini Sürekli Analog Sinyale Dönüştürür

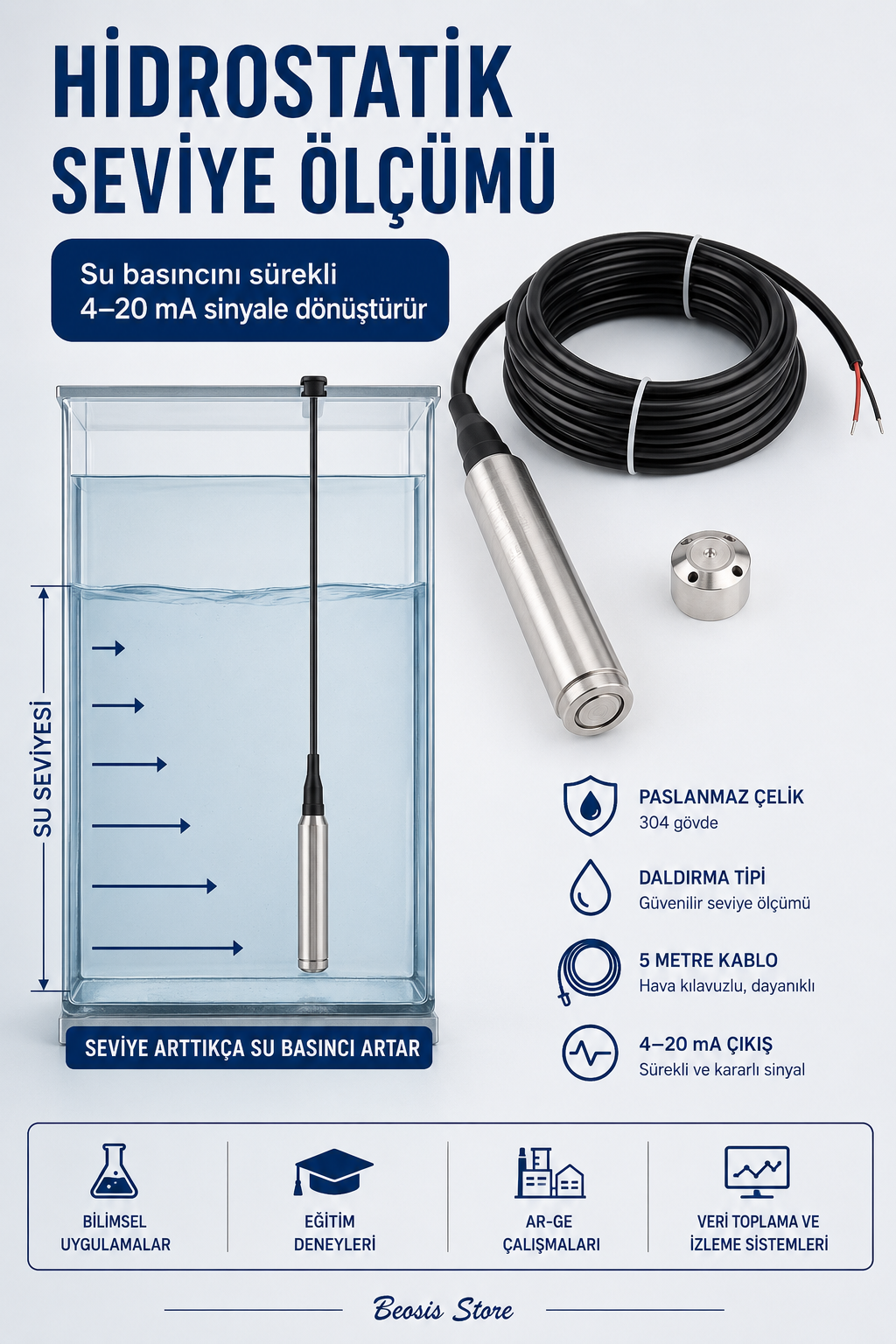

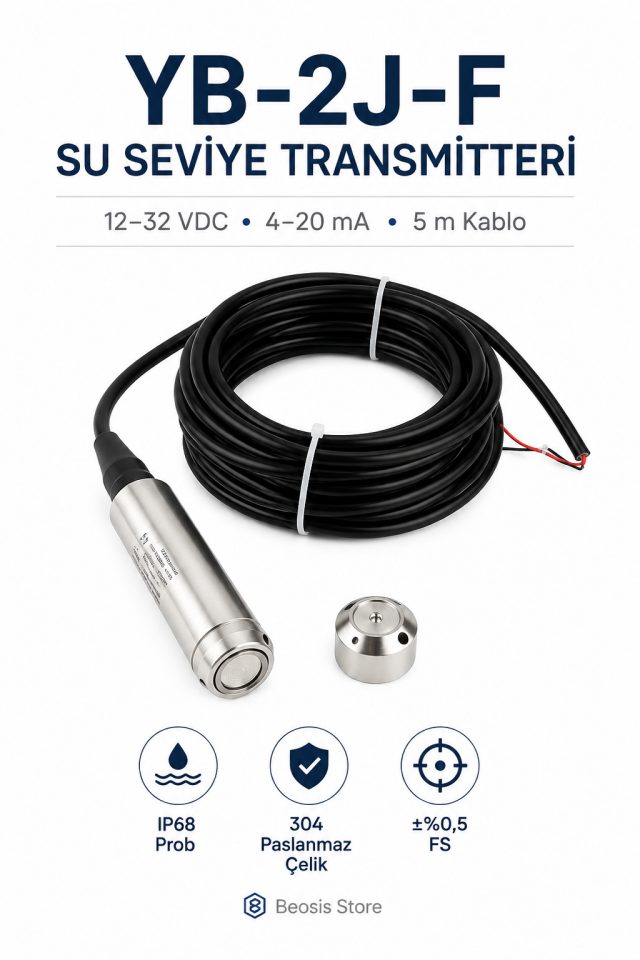

YB-2J-F, su kolonunun oluşturduğu hidrostatik basıncı ölçerek seviyeye orantılı 4–20 mA analog sinyal üreten daldırma tipi bir su seviye transmitteridir. Ürün prob etiketinde belirtilen 0–5 metre ölçüm aralığında çalışır.
Sensörün ölçüm aralığı yaklaşık 0–490,33 mbar veya 0–49,03 kPa hidrostatik basınca karşılık gelir. Çıkış sinyalinde 4 mA sıfır metreyi, 20 mA ise 5 metre tam skalayı temsil eder.
PLC, analog gösterge, kayıt cihazı veya SCADA sistemlerinin uygun 4–20 mA analog girişlerine bağlanabilir.

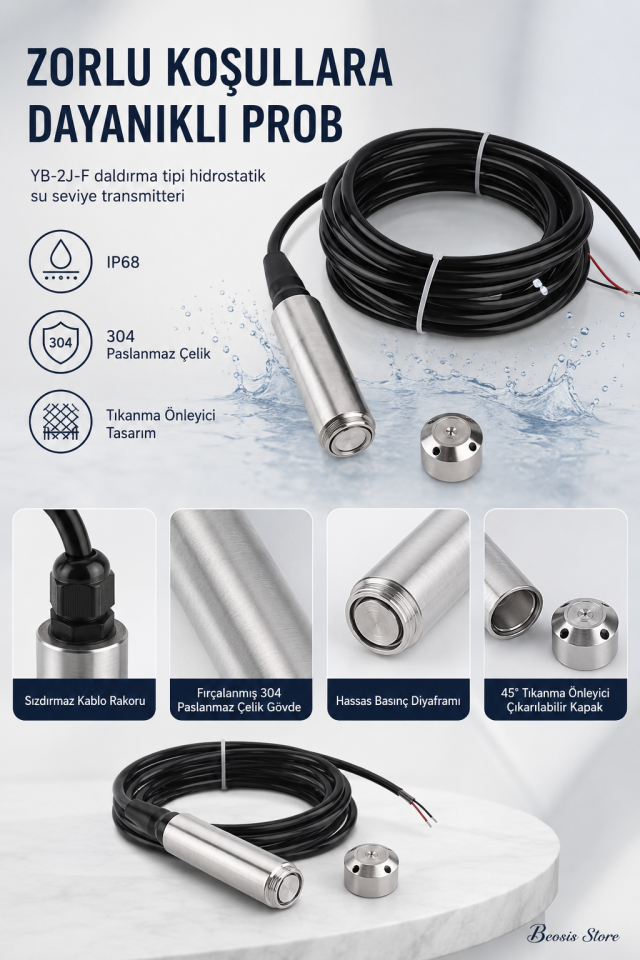

304 paslanmaz çelik prob; yüksek hassasiyetli algılama elemanı, sıcaklık kompanzasyonu ve sinyal şartlandırma devresiyle su seviyesi uygulamaları için tasarlanmıştır.
5 metre uzunluğundaki kabloda bulunan hava kılavuzu atmosfer referansını sağlar. Bu kanal kurulum sırasında açık bırakılmalı, ezilmemeli, kapatılmamalı ve su almamalıdır.
Öne Çıkan Özellikler
- 0–5 metre su seviyesi ölçüm aralığı
- Yaklaşık 0–490,33 mbar hidrostatik basınç aralığı
- 12–32 VDC çalışma gerilimi
- İki telli 4–20 mA analog çıkış
- ±%0,5 FS doğruluk sınıfı
- 0,03% FS/°C sıcaklık sapması
- Ölçüm aralığının 1,5 katından düşük aşırı yük sınırı
- 304 paslanmaz çelik prob gövdesi
- IP68 korumalı daldırma tipi sensör probu
- Yaklaşık 5 metre hava kılavuzlu bağlantı kablosu
- Çıkarılabilir ve tıkanmayı azaltan prob kapağı
- PLC, gösterge, kayıt cihazı ve otomasyon sistemleriyle uyumlu yapı
Kullanım Alanları

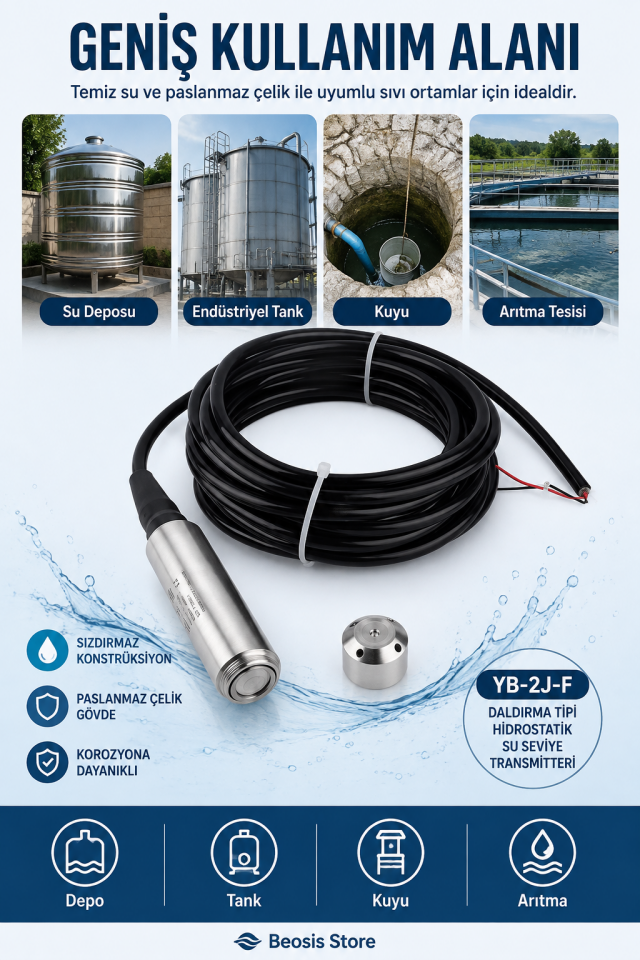

YB-2J-F dalgıç su seviye sensörü; su depoları, endüstriyel tanklar, kuyular, rezervuarlar, havuzlar, arıtma sistemleri, sulama tesisleri, hidrojeolojik izleme sistemleri ve otomasyon uygulamalarında sürekli seviye ölçümü için kullanılabilir.
Standart 4–20 mA çıkışı sayesinde PLC, SCADA, analog gösterge ve proses kontrol sistemlerine kolayca entegre edilebilir.

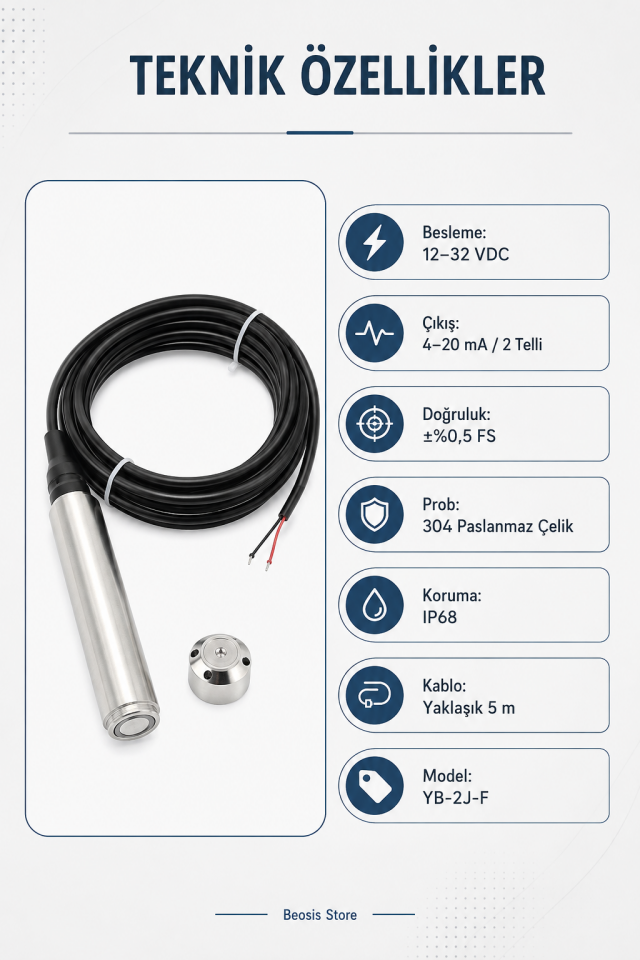

Teknik Özellikler
| Model | YB-2J-F |
| Ürün Tipi | Hidrostatik, daldırma tipi sıvı seviye transmitteri |
| Ölçüm Aralığı | 0–5 metre su seviyesi |
| Basınç Karşılığı | Yaklaşık 0–490,33 mbar |
| kPa Karşılığı | Yaklaşık 0–49,03 kPa |
| MPa Karşılığı | Yaklaşık 0–0,049 MPa |
| Besleme Gerilimi | 12–32 VDC |
| Çıkış Sinyali | 4–20 mA, iki telli |
| Sinyal Karşılığı | 4 mA = 0 metre, 20 mA = 5 metre |
| Doğruluk | ±%0,5 FS |
| Ölçülen Ortam | Su ve 304 paslanmaz çelikle uyumlu, aşındırıcı olmayan sıvılar |
| Prob Malzemesi | 304 paslanmaz çelik |
| Koruma Sınıfı | IP68 sensör probu |
| Akışkan Sıcaklığı | –20…+75 °C |
| Ortam Sıcaklığı | –30…+80 °C |
| Sıcaklık Sapması | 0,03% FS/°C |
| Aşırı Yük Sınırı | Ölçüm aralığının 1,5 katından düşük |
| Kablo Uzunluğu | Yaklaşık 5 metre |
| Kablo Tipi | Atmosfer referanslı, hava kılavuzlu kablo |
| Yaklaşık Prob Ölçüsü | 100 × 30 mm |
mbar ve Metre Su Seviyesi Karşılığı
Su için yaklaşık dönüşüm 1 metre su sütunu (mSS) = 98,07 mbar = 9,807 kPa şeklindedir.
| Su seviyesi | Hidrostatik basınç | Çıkış sinyali |
|---|---|---|
| 0 m | 0 mbar | 4 mA |
| 1 m | 98,07 mbar | 7,2 mA |
| 2 m | 196,13 mbar | 10,4 mA |
| 3 m | 294,20 mbar | 13,6 mA |
| 4 m | 392,27 mbar | 16,8 mA |
| 5 m | 490,33 mbar | 20 mA |
Bu ürünün prob etiketinde ölçüm aralığı 0–5 m olarak belirtilmiştir. Cihaz yaklaşık 0–490,33 mbar hidrostatik basınca karşılık gelen 0–5 metre su seviyesini ölçer.
İki Telli 4–20 mA Bağlantı

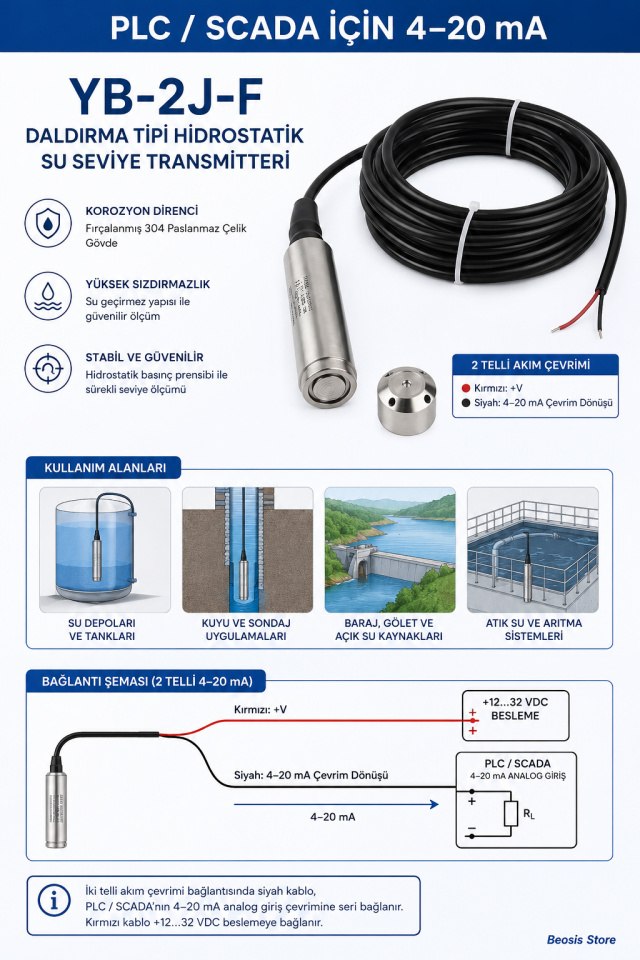

Kırmızı kablo: +12…32 VDC besleme. Siyah kablo: 4–20 mA çevrim dönüşü veya analog giriş. Güç kaynağı, transmitter ve analog giriş aynı seri akım çevrimine bağlanmalıdır. PLC analog girişinin aktif veya pasif yapısı ve izin verilen yük direnci kontrol edilmelidir.

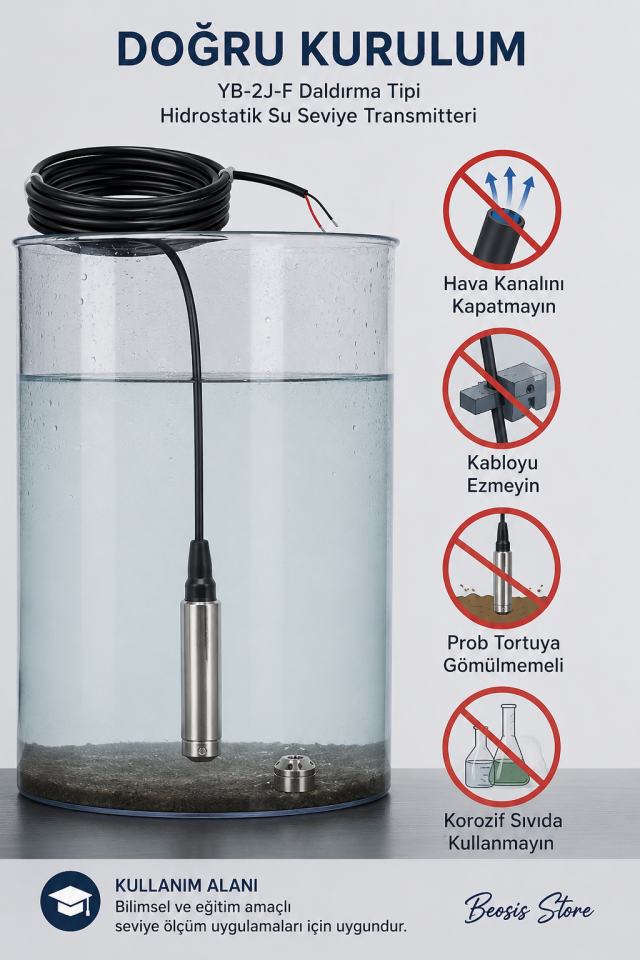

Kurulum Uyarıları
- Hava kılavuzlu kablo kesilmemeli, ezilmemeli veya kapatılmamalıdır.
- Kablo içerisindeki atmosfer referans kanalı suya maruz bırakılmamalıdır.
- Prob, bağlantı kablosundan çekilerek taşınmamalıdır.
- Sensör tank veya kuyu tabanındaki tortuya gömülmemelidir.
- Korozif veya 304 paslanmaz çelikle uyumsuz sıvılarda kullanılmamalıdır.
- Ürün pompayı doğrudan çalıştıran bir röle veya seviye anahtarı değildir.
- 4–20 mA sinyali PLC, gösterge veya uygun kontrol cihazında işlenmelidir.
Sık Sorulan Sorular
Sensör kaç metre su seviyesi ölçer?
Ürünün prob etiketinde belirtilen ölçüm aralığı 0–5 metre su seviyesidir.
5 metre su seviyesi kaç mbar basınca karşılık gelir?
5 metre temiz su seviyesi yaklaşık 490,33 mbar veya 49,03 kPa hidrostatik basınca karşılık gelir.
4–20 mA sinyali seviyeyi nasıl gösterir?
4 mA çıkış 0 metre seviyeyi, 20 mA çıkış ise 5 metre tam seviyeyi temsil eder. Ara değerler doğrusal olarak hesaplanır.
Sensör kuru kontak çıkışı verir mi?
Hayır. Bu model, seviyeye orantılı 4–20 mA analog akım sinyali veren bir transmitterdir.
Pompayı doğrudan çalıştırabilir mi?
Hayır. Çıkış sinyali PLC, analog gösterge veya kontrol cihazında değerlendirilir. Pompa uygun kontaktör, röle veya sürücü üzerinden kontrol edilmelidir.
