Motor Sürücü Seçimi Nasıl Yapılır? kW, Akım ve Gerilim Rehberi

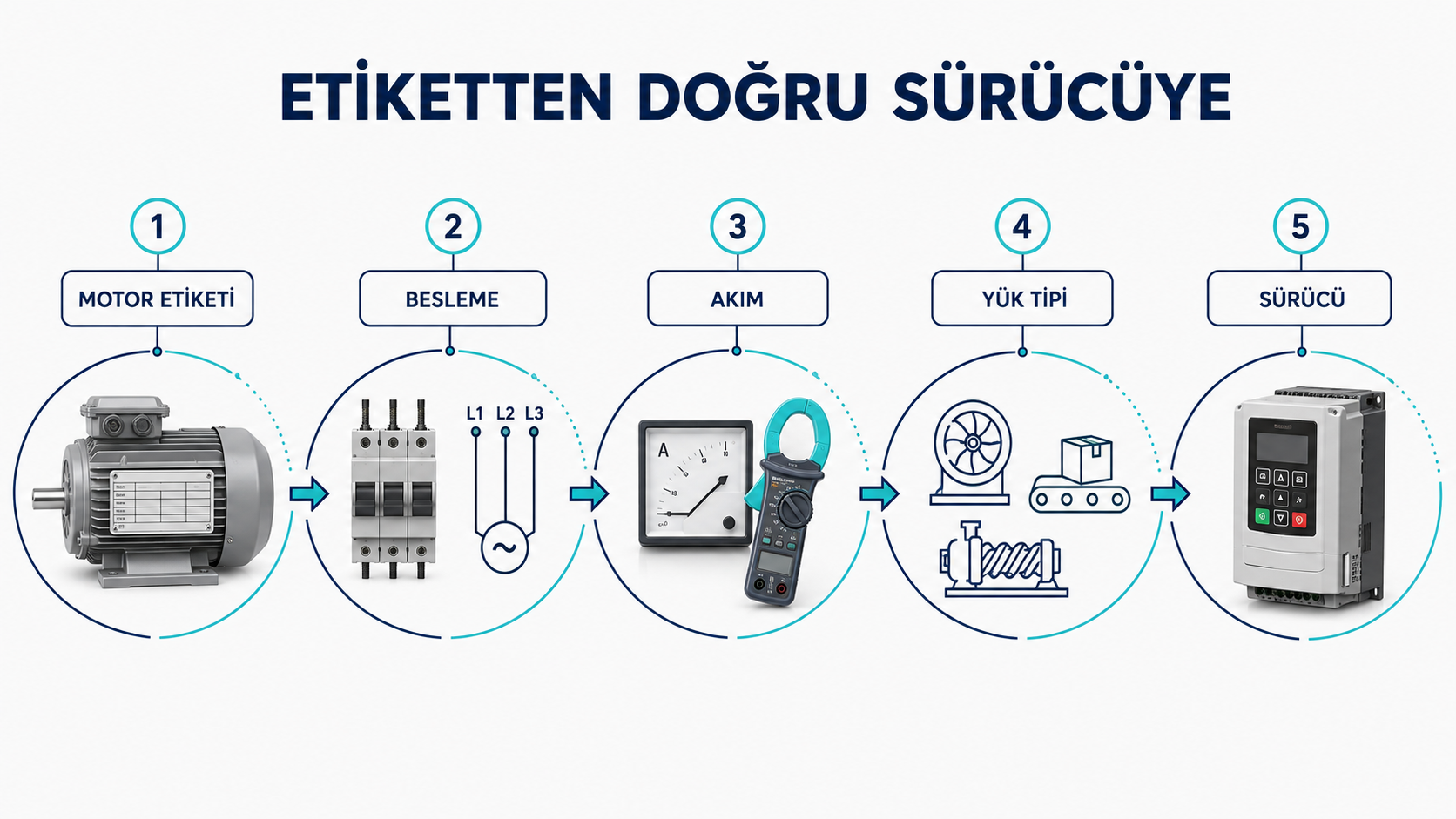

Doğru motor sürücüsü seçimi, katalogdaki kW değerini motor gücüyle eşleştirmekten daha fazlasıdır. Motor etiket akımı, şebeke ve motor gerilimi, faz sayısı, yükün tork karakteri, kalkış şartları ve ortam koşulları birlikte okunmalıdır.

1. Motor etiketinden hangi verileri okuyacaksınız?

Motor etiketi, sürücü seçiminin başlangıç belgesidir. Etiketin okunaklı fotoğrafını çekin ve aşağıdaki bilgileri not edin:

• Nominal güç: kW veya HP
• Nominal gerilim ve bağlantı: örneğin 230/400 V Δ/Y
• Nominal akım: bağlantı gerilimine göre ayrı değerler
• Frekans: çoğunlukla 50/60 Hz
• Nominal devir ve kutup sayısı
• Güç faktörü ve verim sınıfı
• Çalışma rejimi, izolasyon ve IP sınıfı

Bunlara şebeke bilgisi eklenir: tek faz mı üç faz mı, gerilim aralığı nedir, jeneratör veya zayıf şebeke var mı? Son olarak makinenin görevi tanımlanır. Boşta dönen bir fan ile dolu bantta kalkış yapan konveyör aynı kW motoru kullansa bile sürücü gereksinimleri farklı olabilir.

2. Sürücü seçiminde neden motor akımı daha güvenilir?

Sürücü katalogları güç sınıfını kolay karşılaştırma için kW cinsinden gösterir; ancak güç değeri belirli gerilim ve yük varsayımlarına bağlıdır. Nihai seçimde sürücünün sürekli çıkış akımı, motorun seçilen bağlantıdaki nominal akımını karşılamalıdır. Yük ağır kalkıyorsa, sık hızlanıp yavaşlıyorsa veya düşük hızda yüksek tork isteniyorsa kısa süreli aşırı yük kapasitesi de kontrol edilir.

Bu eşitsizlik tek başına tasarım değildir. Ortam sıcaklığı, rakım, anahtarlama frekansı, uzun motor kablosu ve yan yana montaj gibi koşullar üreticinin derating eğrilerine göre kullanılabilir akımı düşürebilir. Bu nedenle sınırda seçim yaparken saha koşulları mutlaka eklenmelidir.

3. Tek faz giriş, üç faz çıkış ve 230/400 V konusu

Tek faz şebekede üç faz motor çalıştırmak için kullanılan sürücülerin önemli bir bölümü 200–240 V sınıfındadır. Örneğin Danfoss FC 51 132F0005 ürünü 1×200–240 VAC giriş ve 3×200–240 VAC motor çıkışıyla listelenir. Çıkışın üç faz olması 400 V olduğu anlamına gelmez.

Motor etiketinde 230/400 V Δ/Y yazıyorsa, motor 230 V üç faz çıkışta çoğunlukla üçgen bağlantıda çalıştırılır. Etikette yalnızca 400/690 V gibi değer bulunan bir motor 230 V çıkışla nominal performans veremez. Terminal bağlantısı ve motor uygunluğu üretici dokümanına göre doğrulanmalıdır.

4. Yük tipine göre tork ve aşırı yük seçimi

Fan ve santrifüj pompa

Bu yüklerde hız düştükçe gerekli tork ve güç önemli ölçüde azalabilir. Değişken tork sınıfı, proses geri bildirimi ve PID işlevi öne çıkar. Ancak minimum hızda soğutma, kavitasyon ve mekanik rezonans gibi sistem sınırları unutulmamalıdır.

Konveyör, mikser ve pozitif deplasmanlı pompa

Daha sabit tork isteyebilir. Dolu kalkış, malzeme sıkışması ve hızlanma süresi sürücünün akım ihtiyacını artırır. Motor gücüne eşit görünen değişken tork sürücüsü ağır hizmette yetersiz kalabilir.

Yüksek atalet ve hızlı duruş

Santrifüj, test düzeneği veya büyük tambur gibi yüklerde motor yavaşlarken enerji sürücünün DC barasına geri döner. Rampa süresi, fren kıyıcı ve fren direnci ihtiyacı hesaplanmalıdır. Acil duruş işlevi ayrıca makine güvenliği tasarımının parçasıdır; normal stop parametresiyle karıştırılmamalıdır.

5. Danfoss VLT Micro Drive FC 51 ne zaman değerlendirilir?

FC 51; kompakt boyut, VVC+/U/f motor kontrolü, analog ve dijital I/O’lar, RS485 Modbus RTU haberleşmesi ve genel amaçlı uygulamalara yönelik fonksiyonlarıyla fan, pompa, konveyör ve makine uygulamalarında değerlendirilebilir. Beosis Store canlı kategorisinde 0,37 kW’tan 22 kW’a kadar farklı besleme/güç seçenekleri ile LCP12 ve uzaktan montaj aksesuarları listelenmektedir.

1,5 kW 132F0005 örneğinde 6,8 A nominal çıkış, IP20 gövde, 150%/1 dakika aşırı yük bilgisi ve LCP’nin dahil olmadığı bilgisi ürün sayfasında yer alır. Bu özellikler her FC 51 kodu için aynı kabul edilmemeli; tam kodun teknik belgesi okunmalıdır.

6. En sık yapılan 8 hata

1. Sadece kW eşleştirip motor akımını kontrol etmemek
2. Tek faz girişli sürücünün 400 V motor çıkışı verdiğini sanmak
3. Fan/pompa sınıfını ağır konveyör yüküne uygulamak
4. IP20 ürünü gerekli pano koruması olmadan zorlu ortama koymak
5. Yüksek sıcaklık ve rakım derating değerlerini atlamak
6. LCP, fren kıyıcı veya haberleşme opsiyonunu kutuya dahil varsaymak
7. Uzun motor kablosunda dv/dt, EMC ve kaçak akım etkilerini incelememek
8. Motor autotune/parametre ayarını etiket verileriyle yapmamak

7. Hızlı seçim tablosu

Sık sorulan sorular

Sürücüyü bir üst kW seçmek güvenli midir?

Bir üst sınıf teknik olarak kullanılabilir; fakat gereksiz maliyet ve farklı koruma/kablo gereksinimi doğurabilir. Motor nominal akımı doğru girilmeli ve kısa devre/aşırı yük koruması projelendirilmelidir.

Sürücü çıkışına kontaktör konur mu?

Üretici kılavuzuna aykırı biçimde sürücü çalışırken motoru kontaktörle açıp kapatmak sürücüye zarar verebilir. İzolasyon veya bypass senaryosu varsa kilitleme ve kontrol mantığı üretici talimatlarına göre tasarlanır.

Her motorda düşük hızda uzun süre çalışılır mı?

Şebeke fanlı standart motorun soğutması hızla azalabilir. Yük torku, minimum hız, harici fan ve motor izolasyonu birlikte değerlendirilmelidir.
